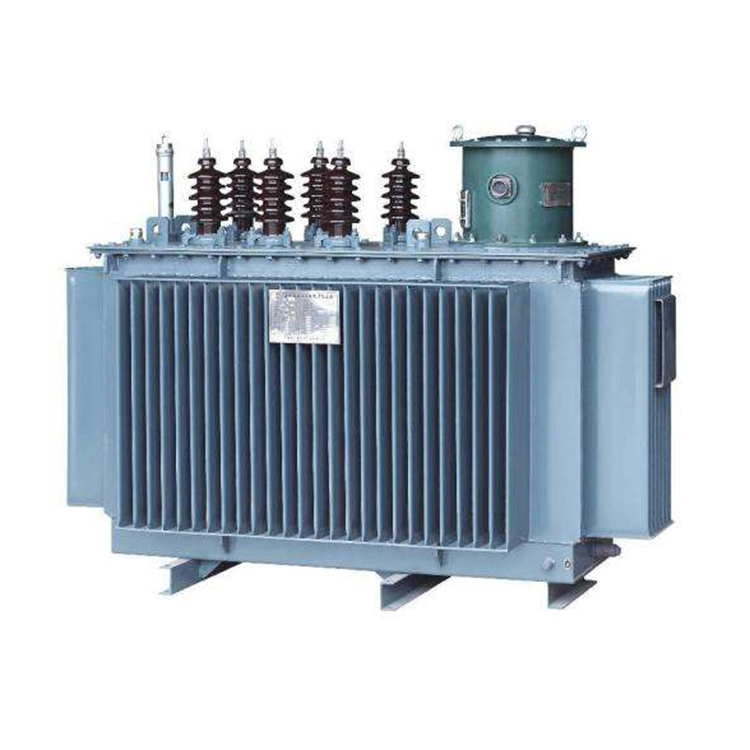

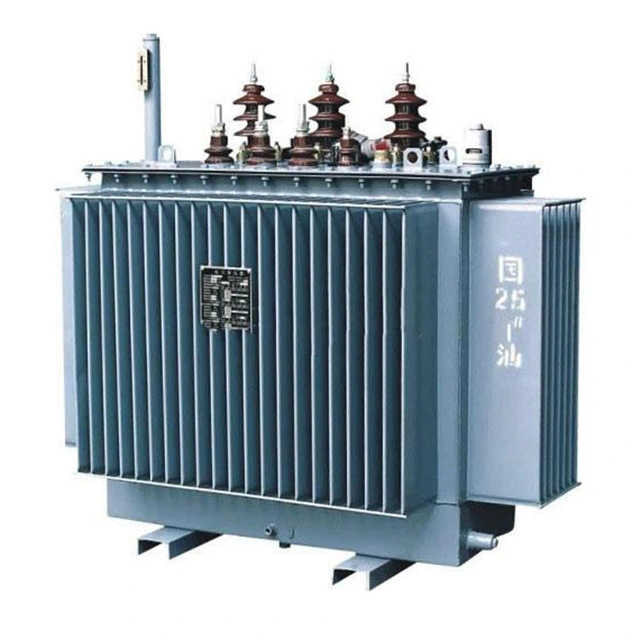

10 Kv 500kva дистрибутивен трансформатор монтиран на пол

Трансформатор за дистрибуција на пол поставен од 10 Kv 500 kva е трифазен трансформатор од типот на отворено, потопен во масло, инсталиран директно на столбовите за комунални услуги за намалување на среден напон од 10 kV до 400 V низок напон (од линија до линија) за дистрибуција на електрична енергија во станбени, индустриски и лесни. Се одликува со компактен дизајн, целосно затворен резервоар, мала загуба, мал шум и минимално одржување, усогласен со стандардите IEC 60076 и GB/T 1094.

Изграден за издржливост и ефикасност, 10kV 500kVA дистрибутивен трансформатор поставен на столб усвојува компактен дизајн што заштедува простор што ја елиминира потребата од наменски трафостаници, значително намалувајќи ги трошоците за градба и инсталација. Целосно запечатената брановидна структура на резервоарот спречува истекување на масло и навлегување на влага, обезбедувајќи работа без одржување и работен век од над 20 години во нормални услови.

Дизајниран со јадро од силиконски челик со ниски загуби од степен S11 и бакарни намотки со висока спроводливост, дистрибутивниот трансформатор монтиран на столб од 10 kV 500 kVA може да постигне мали загуби без оптоварување и оптоварување, што е погодно за намалување на оперативната потрошувачка на енергија и долгорочните комунални трошоци. Неговото ниво на бучава е контролирано под 55 dB, што го прави еколошки за населени места.

Техничка спецификација:

Клучни карактеристики:

1. Дизајн поставен на столб: компактен, лесен и заштедува простор.

10 kV 500 kVA дистрибутивен трансформатор монтиран на столб е дизајниран за директна инсталација на бетонски или челични столбови, заштедувајќи ја потребата од простор на земја. Неговата оптимизирана компактна конфигурација и намалената тежина го поедноставуваат транспортот и инсталацијата на лице место, значително намалувајќи ги трошоците за нискоградба и градежништво за проектите за дистрибуција. Дизајнот е дизајниран да ги издржи механичките напрегања при монтирање на столб, обезбедувајќи долгорочна безбедност дури и при оптоварување на ветер и вибрации.

2. Висока ефикасност: S11 дизајн со ниски загуби, што ја намалува потрошувачката на енергија и оперативните трошоци.

Опремен со технологија на јадро со ниски загуби од серијата S11, дистрибутивниот трансформатор поставен на столб од 10 kV 500 kVA обезбедува 10–20% помали загуби без оптоварување и оптоварување во споредба со конвенционалните модели. Со користење на ладно валани јадра од силикон челик ориентирани кон зрно и прецизно намотани бакарни намотки, го минимизира трошењето енергија за време на целосно и делумно оптоварување. Ова резултира со намалени оперативни трошоци, помали емисии на јаглерод и подобрена севкупна ефикасност.

3. Целосно запечатување: Без истекување на масло, без навлегување на влага, работа без одржување.

Целосно запечатениот, заварен дизајн на резервоарот спречува истекување на масло, навлегување на влага и загадување од прашина или остатоци. Ова ја елиминира потребата за рутинско одржување, обезбедувајќи постојани перформанси и работен век од над 20 години во нормални работни услови. Резервоарот за складирање брановидни исто така служи како интегриран систем за ладење, кој може ефикасно да ја исфрли топлината и да обезбеди целосно затворена средина за маслото на трансформаторот.

4.Безбедност и доверливост: Висока јачина на краток спој, низок шум, одлична термичка стабилност, погодни за сурови надворешни средини (-25°C до +40°C).

Изграден со висока механичка цврстина при краток спој, дистрибутивниот трансформатор поставен на столб од 10 kV 500 kVA е дизајниран да издржи струи на дефект без деформација или дефект. Неговиот дизајн со низок шум, контролиран под 55 dB, обезбедува минимално влијание врз животната средина во станбени и урбани области. Одличната термичка стабилност и широкиот опсег на работна температура (-25°C до +40°C) го прават погоден за различни надворешни услови, вклучувајќи висока влажност, силен дожд и екстремни температурни флуктуации.

Сценарија за примена на дистрибутивни трансформатори за дистрибуција од 10 kV 500 kVA:

1. Урбани и рурални дистрибутивни мрежи.

2. Станбени области, комерцијални области, мали фабрики.

3. Системи за обновлива енергија.

Работилница

Опрема

Тест
