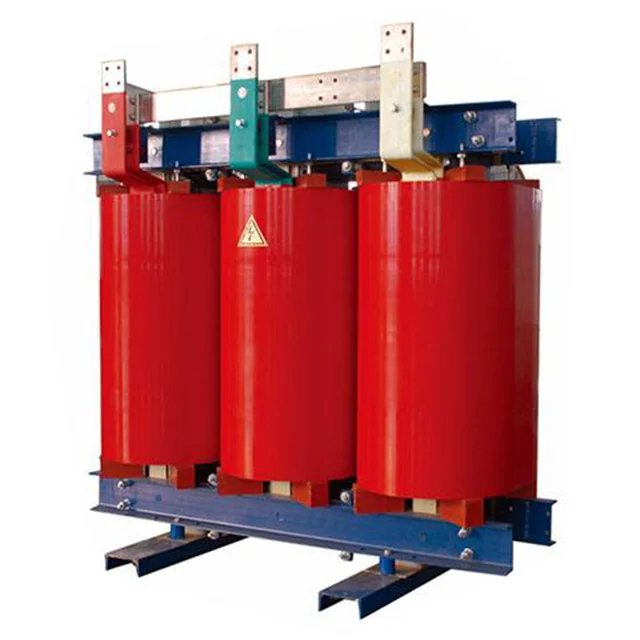

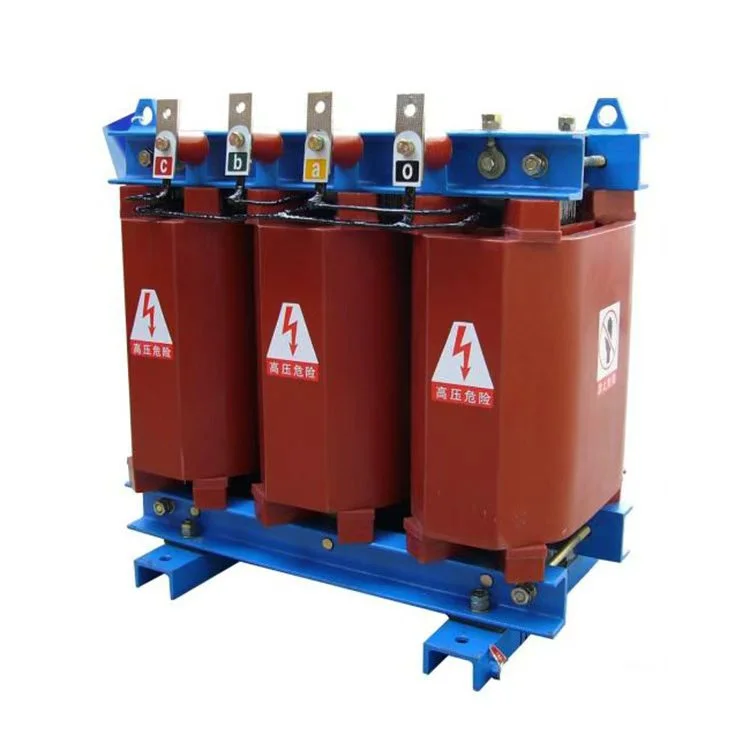

500kva 11kv Сув тип Nltc Дистрибутивен трансформатор

Наспроти позадината на растечката глобална побарувачка за електрична енергија, дистрибутивниот трансформатор од 500 kva 11 kv сув тип nltc се широко користени во области како што се руралните електрични мрежи, индустријата, трговијата, новата енергија и јавните објекти. Нивната висока доверливост е потврдена преку работа во повеќе од 50 земји и региони ширум светот. Тие се продадени во земји и региони, вклучувајќи ги Танзанија, Зимбабве, Гана, Јужна Африка, Кенија, Замбија и други.

Структурни карактеристики на 500kva 11kv сув тип nltc дистрибутивен трансформатор:

Намотки: Намотките се намотани со бакарни спроводници, или намотани со жица или намотани со фолија, зајакнати со фиберглас и целосно излеани со епоксидна смола без полнила, користејќи вакуумско сушење и дегасирање. Ова резултира со висока механичка сила, силна отпорност на краток спој и одлична отпорност на импулси.

Високонапонски намотки: Почетните и крајните клеми, како и средните кабли за прислушување, се вградени со бакарни навртки. Оваа структура обезбедува добра цврстина, го олеснува лесното менување на чешмата и обезбедува уреден и естетски пријатен изглед.

Јадро: Јадрото се склопува со користење на висококвалитетни ладно валани челични лимови ориентирани кон зрнести жито со 45 степени целосно отсечени повеќестепени спојници. Површината на 500kva 11kv сув тип nltc дистрибутивен трансформатор е обложена со изолациски слој од смола, обезбедувајќи отпорност на влага, спречување на 'рѓа и намалување на бучавата.

Систем за стегање: Еластичните компоненти се користат помеѓу јадрото, тела за стегање и намотките за да се држат намотките под постојана компресија, а со тоа се намалуваат нивоата на бучава.

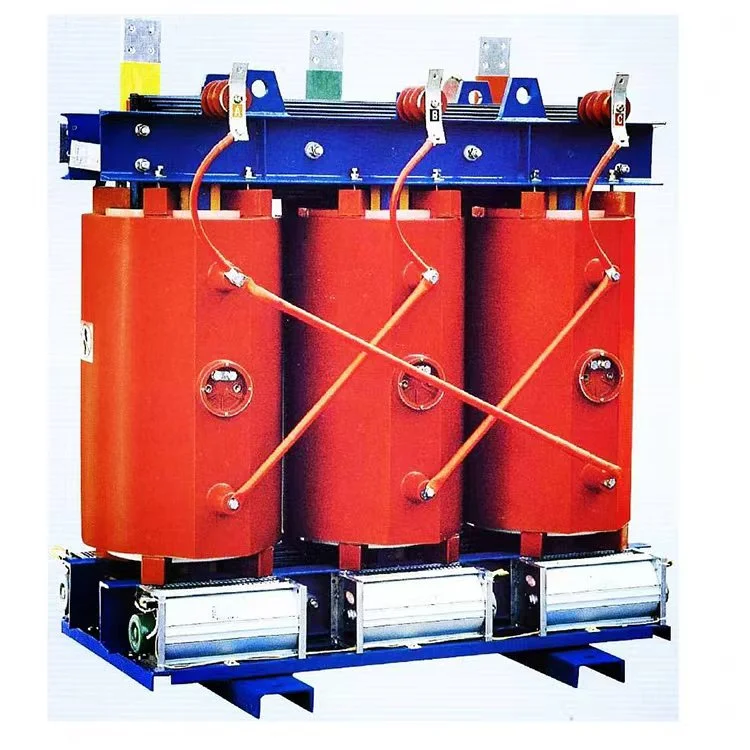

Дизајн на ладење: Трансформаторот за дистрибуција на сув тип nltc од 500 kva 11 kv е дизајниран за природно ладење (AN). Надолжните вентилациони канали се преформирани во внатрешноста на ѕидовите на серпентина на целосно излеаните високонапонски и нисконапонски намотки. Како опција, може да се инсталираат вентилатори за ладење на опремата за AF со принудно ладење. Со принудно воздушно ладење, номиналниот излезен капацитет може да се зголеми за 50%.40% за оценки од 500kVA и пониски.

Следење на температурата: Дистрибутивниот трансформатор од 500 kva 11 kv сув тип nltc е опремен со контролер на температурата од серијата BWDK. Сензорите за отпорност на платина Pt100 се поставени во претходно вградени дупки на врвот на нисконапонските намотки за да го следат порастот на температурата на намотувањето. Контролорот автоматски ги вклучува или запира вентилаторите за ладење и обезбедува функции како што се аларм за дефект, аларм за над температура и прекин на температурата. Овие карактеристики нудат сигурна заштита од преоптоварување за трансформаторот од сув тип, со што се зголемува неговата оперативна безбедност.

Параметри на производот:

Производство на опрема

Полуготов производ

Заштитно куќиште IP21

Јадро на трансформаторот

Намотување на трансформаторот

Тест центар

Работилница за намотување
