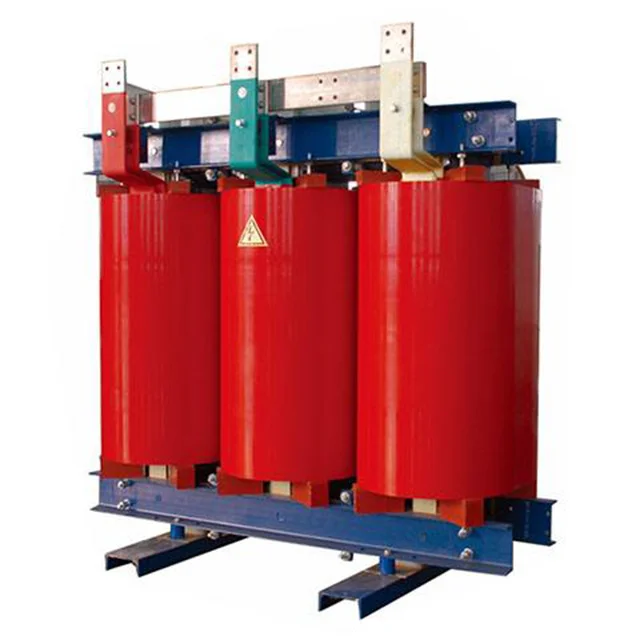

Принципот на работа на енергетскиот трансформатор од сув тип SCB9 1600 kVA од 10 kV се заснова на законот за електромагнетна индукција. Кога наизменична струја тече низ примарното намотување на трансформаторот, таа генерира променливо магнетно поле во железното јадро. Според Фарадејовиот закон за електромагнетна индукција, ова променливо магнетно поле индуцира електромоторна сила (EMF) во секундарното намотување, со што се прави конверзија на напонот. Поточно:
Примарната струја на намотување генерира магнетно поле: додека струјата тече низ примарното намотување, таа произведува наизменично магнетно поле, што создава магнетен флукс во железното јадро.
Магнетниот флукс предизвикува напон во секундарното намотување: Овој магнетен флукс се пренесува на секундарното намотување преку железното јадро, генерирајќи електромоторна сила во секундарното намотување, што пак произведува излезен напон.
Конверзија на напон: со прилагодување на односот на вртењата помеѓу примарните и секундарните намотки, може да се постигнат различни конверзии на напон. Во енергетскиот трансформатор од сув тип SCB9 1600 kVA од 10 kV, односот на вртежите е фиксен.
Принцип на дисипација на топлина: бидејќи енергетскиот трансформатор од сув тип SCB9 1600 kVA од 10 kV не користи масло како медиум за ладење, тие се потпираат на циркулацијата на воздухот за да ја исфрлат топлината од намотките и железното јадро. Поради оваа причина, енергетскиот трансформатор од сув тип SCB9 1600 kVA од 10 kV се генерално дизајнирани со отвори за вентилација и ладилни перки, што овозможуваат дисипација на топлина преку природна конвекција на воздухот.
|
Име |
Енергетски трансформатор SCB9 1600 kVA 10 kV сув тип |
|
Номинален капацитет |
1600 kva |
|
Примарен напон |
10 KV |
|
Секундарен напон |
0,4/0,415 kV |
|
Материјал за изолација |
Леана смола |
|
Векторска група |
Dyn11 Yyn0 |
|
Загуба без оптоварување (P0) |
1200±15% |
|
Загуба на оптоварување (Pk) @ 120°C |
6200±15% |
|
Импеданса напон (Велика Британија) |
4% |
|
Класа на изолација |
КЛАСА F или H |
|
Метод на ладење |
ОНАФ ОНАФ |
|
Делумно празнење |
Помалку од 10 парчиња |
|
комплет |
Со (IP20, ладно валани челик или нерѓосувачки челик)/без |
Во 20-годишното искуство во производството на трансформатори во Wenzhou Xifa Electrical Equipment Co., Ltd., немавме ниту еден случај по продажбата предизвикан од проблеми со квалитетот. Сè додека трансформаторот работи во нормални услови на оптоварување, неговиот животен век е 25 до 30 години
Под услов да нема долгорочно преоптоварување, нашиот енергетски трансформатор од сув тип SCB9 1600 kVA 10 kV има гарантен период од 2 години. Доколку се појави некоја ненормална ситуација со трансформаторот, нашите инженери се исто така достапни 24/7 за да обезбедат услуги за онлајн водство.

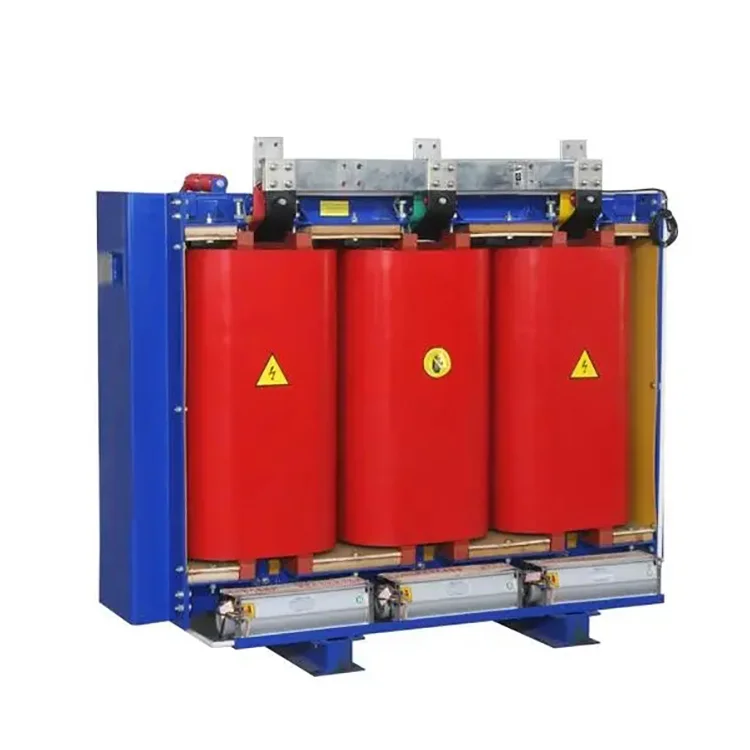

Заштитно куќиште IP21
Јадро на трансформаторот
Намотување на трансформаторот
