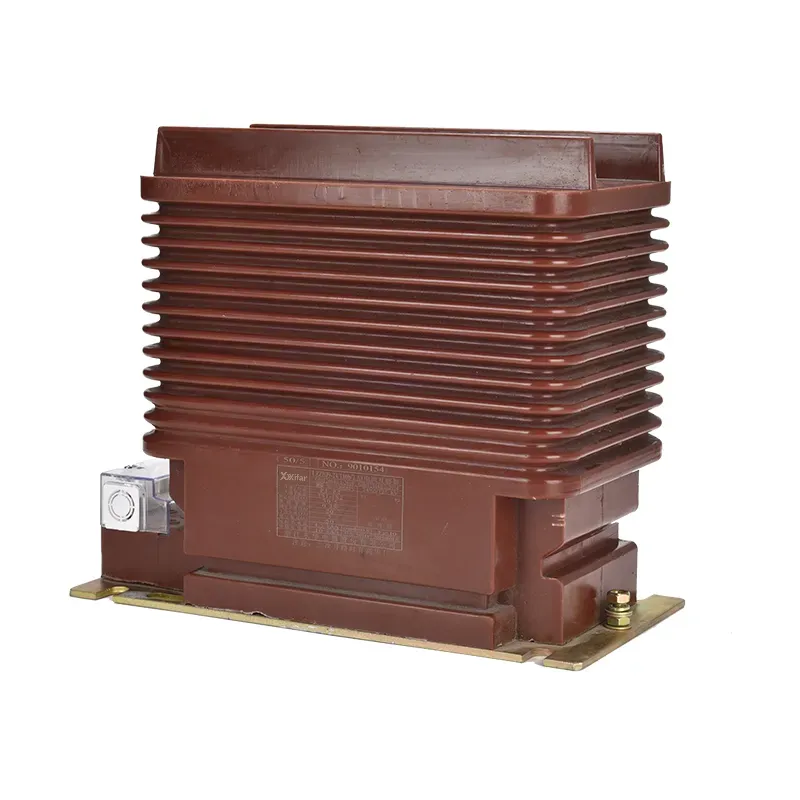

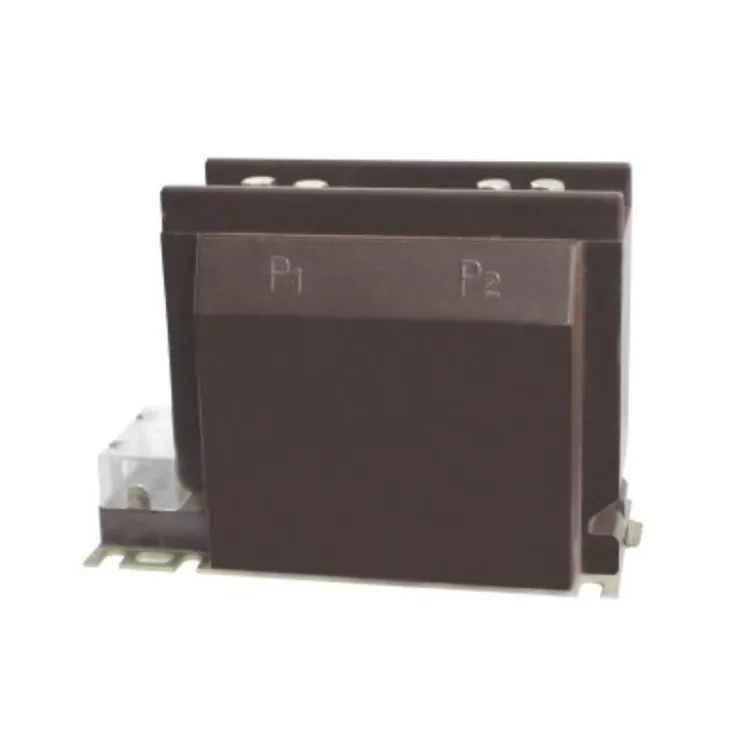

Струјниот трансформатор ct со примарни вредности од 200 А, 300 А, 500 А и 800 А и стандарден секундарен излез од 5 А е дизајниран за доверливо мерење на струјата и апликации за заштита во енергетските системи на напонско ниво од 10 до 35 kv.
Секој струен трансформатор ct 200 300 500 800 5a користи прецизен бакарен проводник и солидно квалитетно магнетно јадро за да се одржат одлични перформанси на прецизен однос низ целиот работен опсег. Струјниот трансформатор ct 200 300 500 800 5a е изграден да дава стабилен секундарен излез под различни услови на оптоварување, за да ги направи погодни и за мерните и за заштитните кола.
Куќиштето е изработено од издржлив изолациски материјал отпорен на пламен кој нуди одлична отпорност на влага и стрес на околината. Компактниот дизајн овозможува лесна инсталација во панели на разводни уреди, контролни ормари и табли за дистрибуција на електрична енергија.
| Тип | Примарна номинална струја (A) | Класа на точност | Класа на точност и номинален излез cosΦ=0,8 | Термичка струја за кратко време (kA/S) | Номинална динамичка струја (kA) | |||
| 0,2 (с) | 0,5 (с) | 10P10 | 10P15 | |||||
| ЛЗЗБЈ9-12 | 20 | 0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 до 600 | 45 | 112.5 | ||||||
| 750 до 1250 година | 80 | 160 | ||||||
П: Што значи CT сооднос како 200/5A во струен трансформатор ct 200 300 500 800 5a?
О: во струен трансформатор ct 200 300 500 800 5a, односот на CT од 200/5A значи дека кога 200 ампери течат низ примарниот проводник, секундарното намотување испорачува 5 ампери. Истиот принцип важи и за други соодноси: 300/5A, 500/5A, 800/5A, итн. Соодносот осигурува дека големите примарни струи може да се намалат до стандардизирана секундарна вредност за безбедно мерење и заштита.
П: Како да го изберам вистинскиот сооднос на КТ?
О: Односот КТ треба да се избере според максималната струја на оптоварување на системот. На пример, ако вашиот фидер вообичаено носи 180 А со повремени врвови до 220 А, би бил соодветен CT 200/5A. Ако се очекува струјата да достигне 450 до 500 А, тогаш 500/5А КТ би бил посоодветен. Целта е да се избегне преголема големина, што ја намалува прецизноста при мало оптоварување и под димензионирање, што ризикува заситеност.
П: Кои класи на точност се достапни за струјниот трансформатор ct 200 300 500 800 5a?
О: За потребите на мерењето, вообичаените класи вклучуваат 0.2, 0.2S, 0.5 и 0.5S. За заштита, типичните класи се 5P10, 10P10 или 10P20. Потребната класа зависи од тоа дали КТ ќе се користи за мерење на приходите, општ мониторинг или заштитни релеи.
