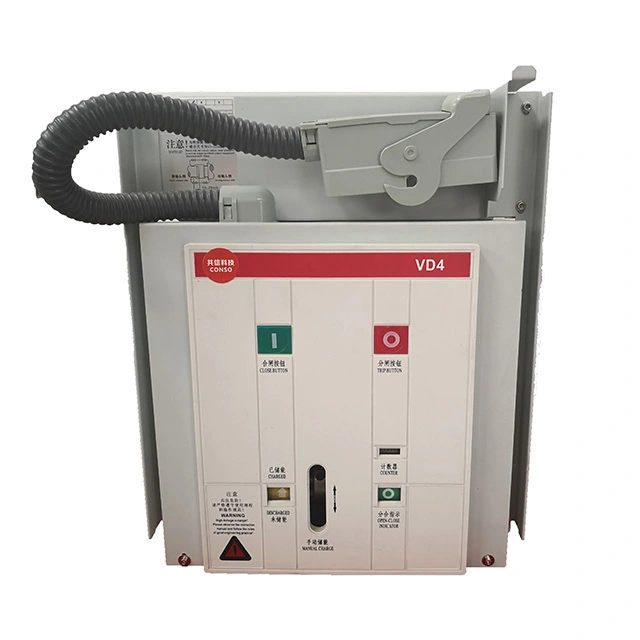

A Вакуумски прекинувач (VCB)е еден од најсигурните и најшироко користени прекинувачки уреди во среднонапонските електроенергетски системи. Со користење на вакуум како средство за гаснење на лакот, VCB нудат супериорни перформанси на изолација, долг работен век, минимално одржување, и одлична еколошка компатибилност.
Во овој детален водич, ќе објаснимешто е вакуумски прекинувач, како функционира, нејзиниотклучните компоненти, предности во однос на другите прекинувачи, итипични апликации. Оваа статија е дизајнирана да им помогне на инженерите, Изведувачите на EPC и носителите на одлуки во електроенергетскиот систем јасно разбираат зошто VCB станаа префериран избор во современите електрични мрежи.
A Вакуумски прекинувач (VCB)е вид на електрична разводна опрема дизајнирана да ги заштити електричните кола со прекинување проток на струја во нормални услови и услови на дефект. За разлика од автоматските прекинувачи за нафта или гас, VCB користи aсредина со висок вакуумкако медиум за гаснење на лакот.
Кога контактите во внатрешноста на прекинувачот се одвојуваат, генерираниот електричен лак брзо се гаси во вакуум поради отсуство на јонизирачки честички. Ова ги прави вакуумските прекинувачи исклучително ефикасни и безбедни за опсези на среден напон, обично од3,3 kV до 36 kV.
Принципот на работа на вакуумскиот прекинувач се заснова набрзо обновување на диелектричната јачина во вакуум. Кога ќе се појави дефект, механизмот на прекинувачот ги одвојува контактите во затворен вакуумски прекинувач.
Ова ефикасно гаснење на лакот е причината поради која се познати вакуумските прекинувачивисок капацитет на кршењеидолга електрична издржливост.
| Компонента | Функција |
|---|---|
| Вакуумски прекинувач | Го гасне лакот и го прекинува протокот на струја |
| Поправени и преместувачки контакти | Спроведување и прекинување на електричната струја |
| Работен механизам | Обезбедува механичка енергија за отворање и затворање контакти |
| Изолаторско куќиште | Обезбедува електрична изолација и безбедност |
| Контролно коло | Управува со логиката на исклучување, затворање и заштита |
Во споредба со традиционалните технологии, вакуумските прекинувачи обезбедуваат избалансирано решение за перформанси, одржливост и трошоци за животниот циклус.
| Карактеристика | VCB | SF₆ CB | Нафта CB |
|---|---|---|---|
| Лачен медиум | Вакуум | SF₆ гас | Масло |
| Одржување | Многу ниско | Средно | Високо |
| Влијание врз животната средина | Еко-пријателски | Висок (стакленички гас) | Ризик од загадување |
| Типичен напон | До 36 kV | До 800 kV | До 33 kV |
Вакуумските прекинувачи се широко користени во:
Производителите какоКсиФаобезбедуваат решенија за вакуумски прекинувачи дизајнирани да ги исполнуваат меѓународни стандарди и различни барања за примена.
При изборот на VCB, земете ги предвид следниве фактори:
Една од најголемите предности на вакуумските прекинувачи е нивнатамала побарувачка за одржување. Бидејќи нема нафта или гас за замена, рутинските инспекции главно се фокусираат на механичките делови и контролните кола.
Во нормални работни услови, VCB може да постигне работен век од20-30 години.
Вакуумот обезбедува одлична диелектрична цврстина и брзо гаснење на лакот, обезбедувајќи безбеден и сигурен прекин.
Да. VCB не користат нафта или гас SF₆, што ги прави една од најеколошките технологии за прекинувачи.
Вакуумските прекинувачи главно се користат во среднонапонски системи до 36 kV.
Вообичаено, VCB бараат минимално одржување, со периодични инспекции на секои неколку години.
Ако барате сигурни, ефикасни и еколошки одговорни решенија за вакуумски прекинувачи,КсиФануди широк спектар на производи прилагодени на современите електроенергетски системи. Слободно можете даконтактирајте со насза да добиете стручна поддршка, технички насоки и приспособени решенија за вашиот проект.
