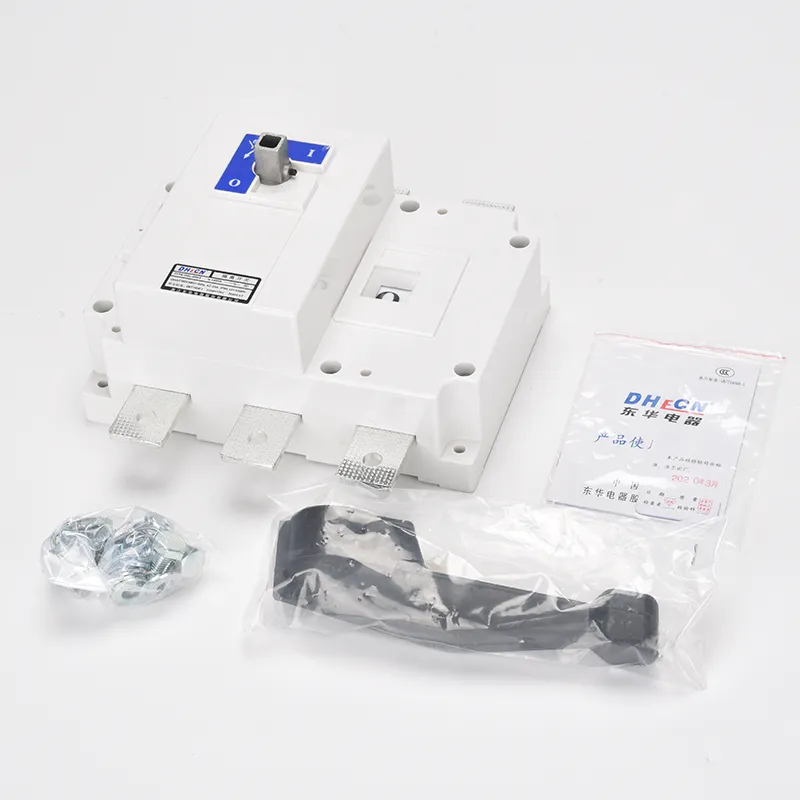

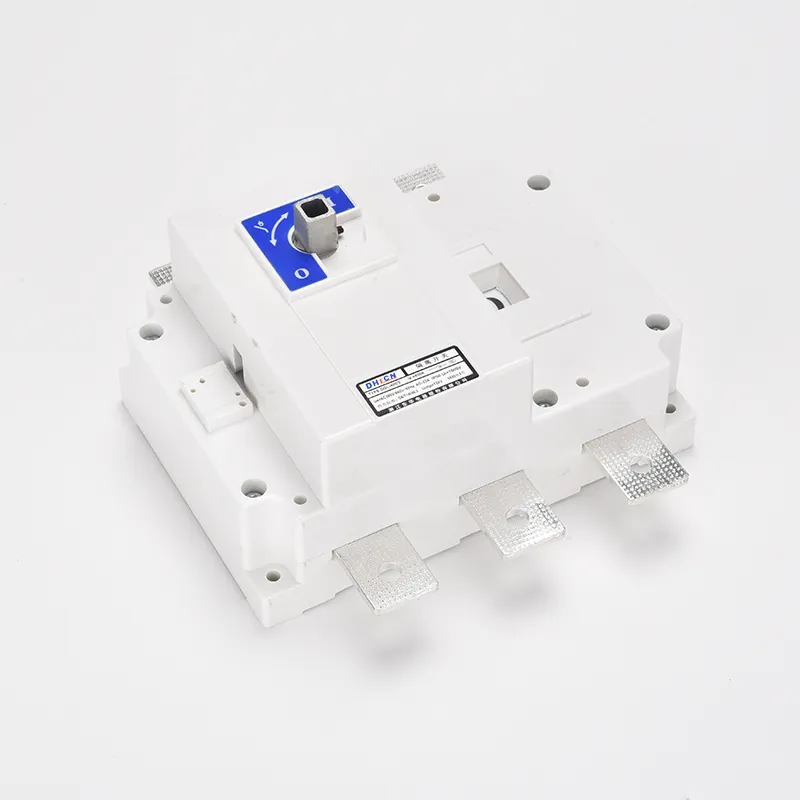

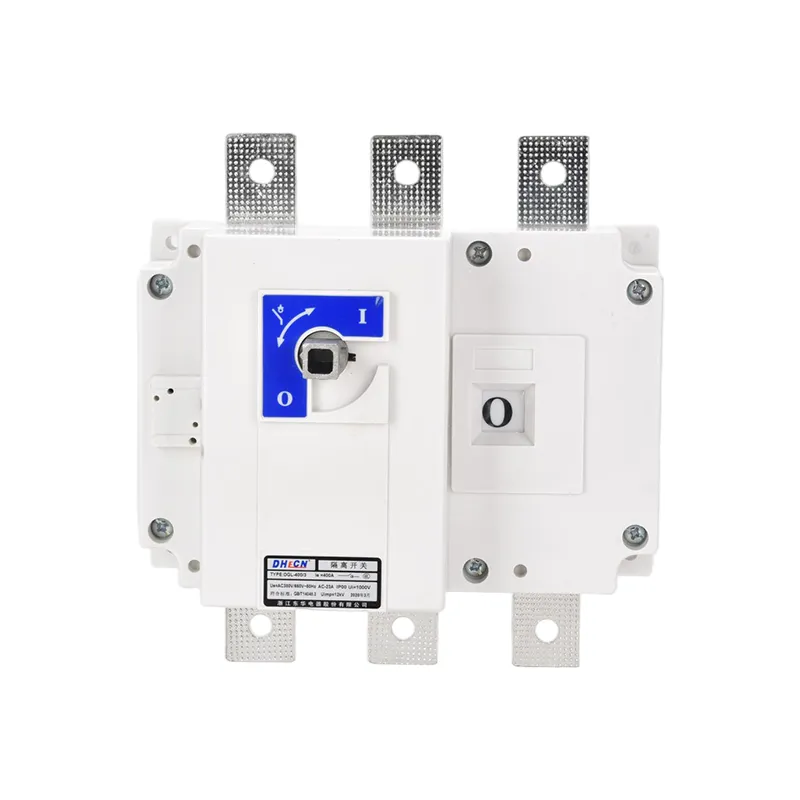

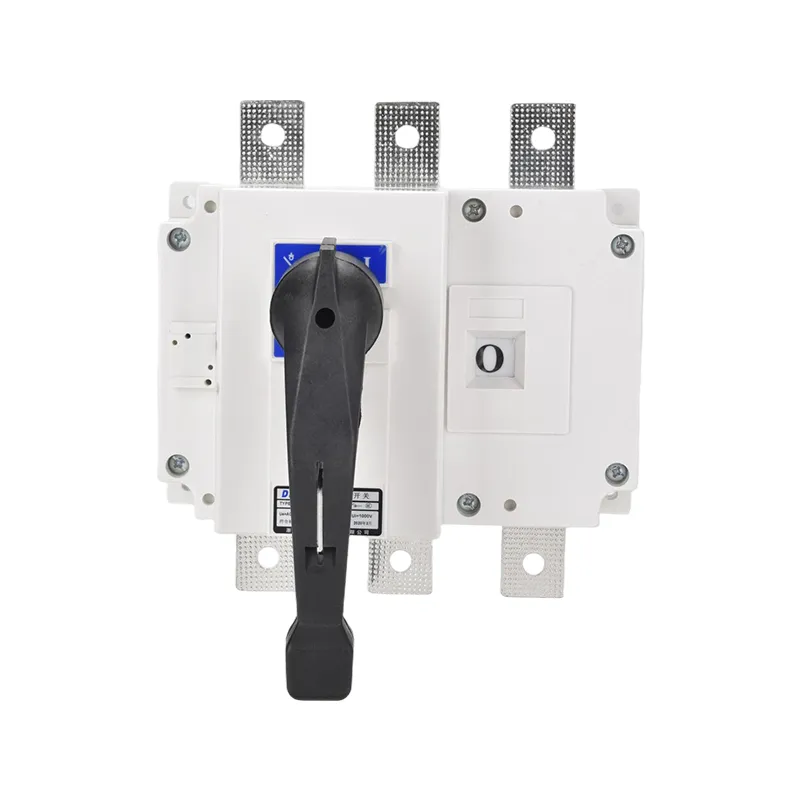

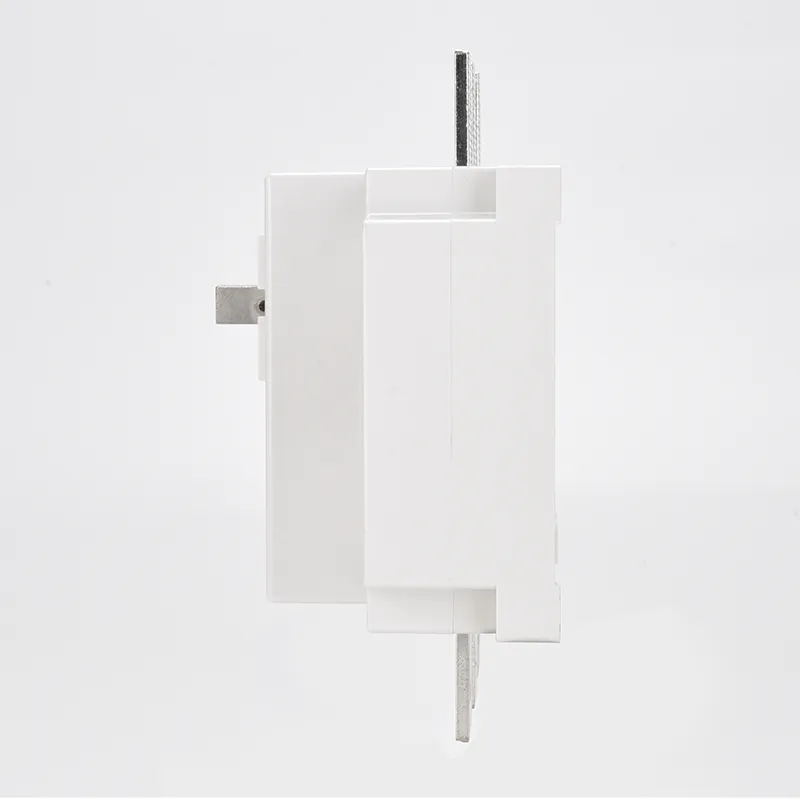

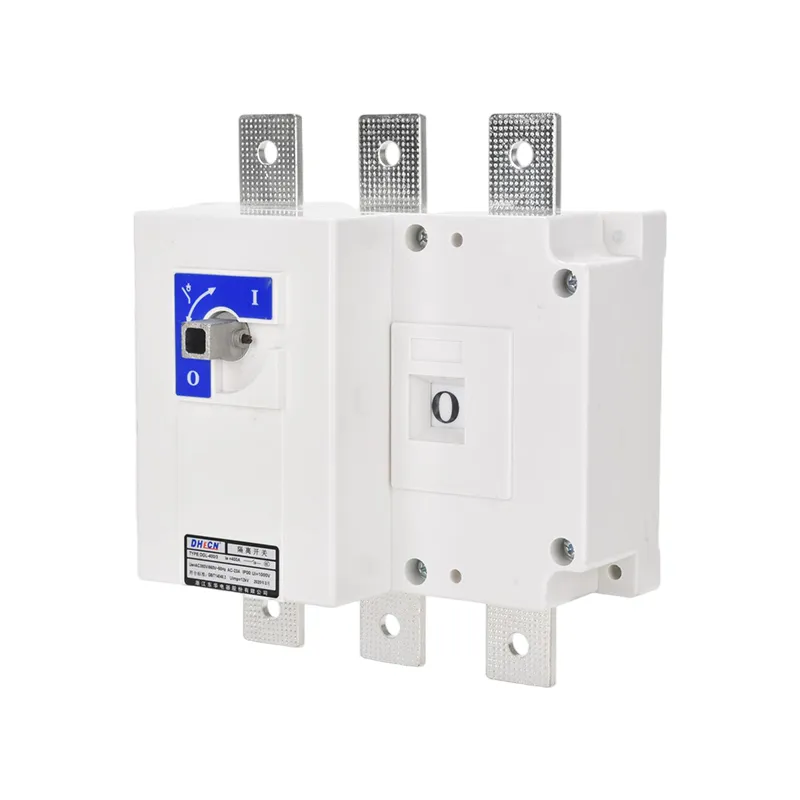

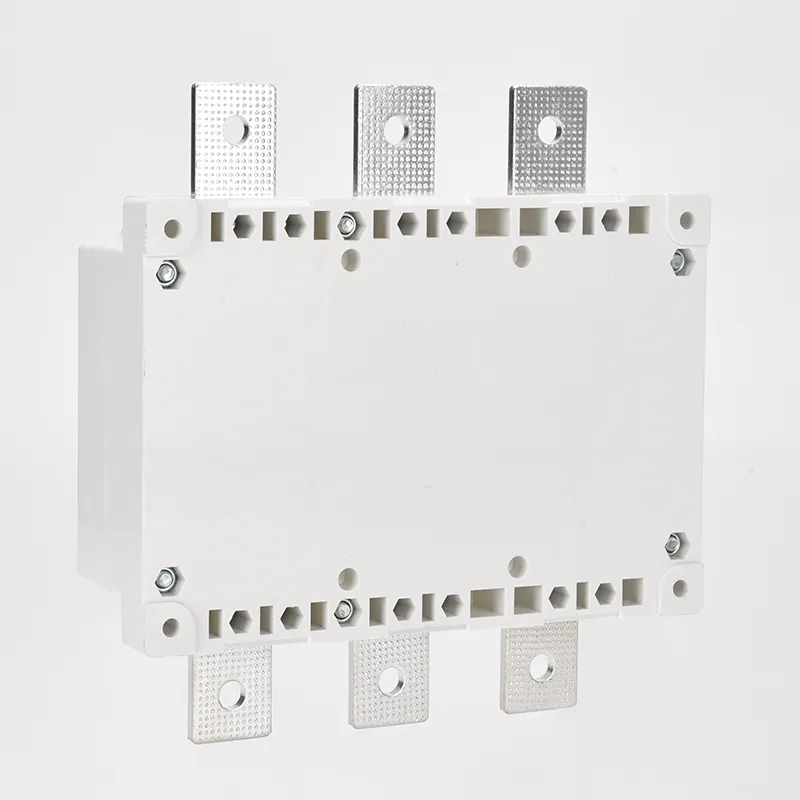

Прекинувач за изолатор од 100 засилувачи 3 фази 100а

Прекинувачот 100a со 3 фазен изолатор од 100 ампери е прекинувачки уред дизајниран за трифазни системи со наизменична струја. Примарно се користи за изолација на кола и за правење или прекинување на кола во услови без оптоварување.

Основни функции

1. Изолација на кола: Безбедно ги поврзува или исклучува кола под услови без оптоварување, за да се обезбеди безбедно одржување.

2.Оперативно прилагодување: Работи во координација со прекинувачите за промена на работниот статус на опремата.

3.Операции без оптоварување: Овозможува префрлување на истоварени линии или истоварени трансформатори во и надвор од услугата.

4. Видлива точка на прекин: Обезбедува јасна точка на исклучување, за да се направи инспекцијата и одржувањето јасни.

Технички карактеристики

1.Оптимизирана структура: 100 ампер 3 фазен изолаторски прекинувач 100a прифаќа единствен оперативен механизам. Заоблените подвижни контакти и фиксните контакти работат во дует, за да се обезбеди истовремено префрлување на сите три фази. Ова го намалува отстапувањето на патувањето во контакт и ја подобрува доверливоста.

2. Леснотија на инсталација и одржување: Компактниот дизајн на 100 амперски трифазен изолатор прекинувач 100a овозможува удобна инсталација и ги одржува ниски трошоците за одржување.

Параметар на производот:

второ (А)	125А	160 А	200 А	250 А	315А	400 А	500 А	630 А	1000 А	1250 А	1600 А	2000 А	2500 А	3150 А	4000 А
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диелектрична јачина (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Работна струја le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Моќност на моторот (KW)
400 V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Капацитет за создавање и кршење
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (Ка максимална вредност)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механички живот (пати)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електричен век (пати)
Ue=660V Номинална струја le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Тежина (кг)
3 столбови	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 столбови	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Работен вртежен момент (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Тип	Големина на рамката и големина на инсталација
GL-125-630A	A	B	C	D	Д1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125А-160А/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200А-250А/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200А-250А/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Тип	Големина
GL-125-630A	I	M	Z	W	Q
125А	55	5.5	85	190	218
160 А	55	5.5	85	190	218
200 А	55	5.5	85	190	218
250 А	55	5.5	85	190	218
315А	60	6.5	130	240	270
400 А	60	6.5	130	240	270
500 А	60	6.5	130	240	270
630 А	60	6.5	130	240	270

Тип	Големина на рамката и големина на инсталација
GL-1000-4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600А/3	378	338	355	355	186	80	69	8	49
1600А/4	492	338	470	470	248	80	69	10	49
2000-2500А/3	378	455	355	355	186	80	127	10	78.5
2000-2500А/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000А/4	492	514	470	470	248	120	157	12	78.5

ЧПП за производи:

П: Дали може да се ракува со 100 ампери 3фазен изолаторски прекинувач 100a под оптоварување?
О: Не. Прекинувачот со 3 фазни изолатори од 100 ампери 100a е наменет за употреба под услови без оптоварување. Не треба да се користи за правење или прекинување на кола што носат нормална работна струја. За префрлување на оптоварување, треба да се користи прекинувач или прекинувач на оптоварување.
П: Кои материјали најчесто се користат во 100 ампери 3фазен изолатор прекинувач 100a?
О: Висококвалитетните 3-фазни изолаторни прекинувачи од 100 ампери обично се карактеризираат со огноотпорни или засилени термопластични/метални куќишта, бакарни или сребрени обложени бакарни контакти за мала отпорност и издржливост и робусни механизми за работа од челик или легура. Тие обезбедуваат долг работен век и сигурна работа.
П: Како се разликува прекинувачот 100а со 3 фазен изолатор од 100 ампери од 3фазен прекинувач од 100 ампери?
О: 3-фазен прекинувач од 100 ампери може да ги прекине струите на оптоварување и дефект, додека прекинувачот со 3 фазни изолатори од 100 ампери обезбедува исклучување само под услови без оптоварување. Улогата на 3 фазата од 100 ампери е да гарантира видливо, сигурно раздвојување за безбедност, додека заштитните функции остануваат со осигурувачи или прекинувачи.
