Во раздвижениот центар за податоци исполнет со илјадници сервери, секоја вати потрошена моќност мора да се следи со прецизност. Управителот на објектот се потпира на мрежа од броила за да го следи користењето на енергијата, да ги идентификува неефикасностите и да ги распредели трошоците. Во срцето на секој од овие метри лежи aСтруен трансформатор КТ— скромен сензор кој тивко ја извршува една од најкритичните задачи во електричното мерење. Без оваа компонента, точното следење на моќноста би било речиси невозможно. Струјните трансформатори се суштинскиот мост помеѓу високонапонскиот и високоструен свет на дистрибуција на енергија и чувствителната електроника со мала моќност на современите мерни системи.
Значи, што го прави струјниот трансформатор CT клучниот сензор за електричните мерни системи? Одговорот лежи во три основни способности: прецизно мерење на струјата низ широк динамички опсег, целосна галванска изолација помеѓу примарното коло и мерната опрема и способност да се обезбеди стандардизиран излез со ниска струја што лесно се обработува со мерачи и заштитни релеи. Оваа статија ќе ги истражи принципите на дизајнирање, карактеристиките на изведбата и размислувањата за примена кои ги прават струјните трансформатори неопходни во електричното мерење. Од физиката на магнетната индукција до практичните предизвици на прецизноста и заситеноста, ќе го расееме инженерството што им овозможува на овие уреди да испорачуваат сигурни мерења во сè, од станбени подметри до високонапонски трафостаници.

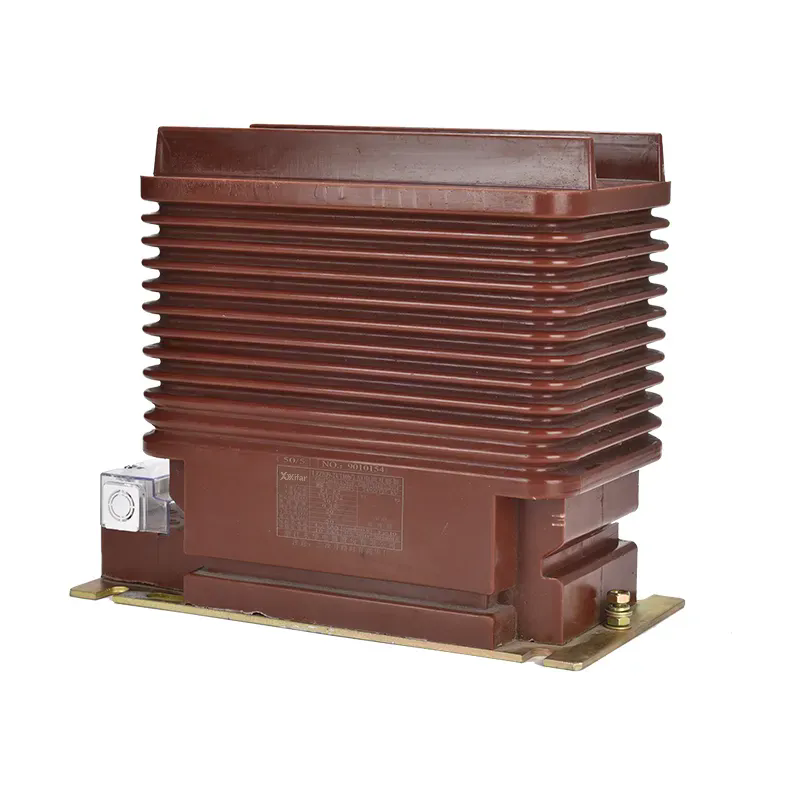

Струен трансформатор CT е тип на инструмент-трансформатор дизајниран да произведува намалена, прецизно намалена струја која е пропорционална на струјата што тече во примарниот проводник. Тоа е пасивен уред кој работи на принципот на електромагнетна индукција. Примарниот проводник - жицата што ја носи струјата што треба да се мери - поминува низ јадрото на КТ, што е типично прстен од магнетен материјал со висока пропустливост како силициум челик или нанокристална легура. Овој примарен проводник делува како примарно намотување со едно вртење. Секундарното намотување, кое се состои од многу вртења на изолирана бакарна жица намотана околу јадрото, ја обезбедува излезната струја. Кога наизменичната струја тече низ примарниот проводник, таа создава различен магнетен тек во јадрото. Овој флукс предизвикува струја во секундарната намотка која е пропорционална на примарната струја, намалена според односот на свиоците.
Замислете струен трансформатор како прецизна вага која ја мери тежината на слон со мерење на мал, репрезентативен примерок. Примарната струја е слонот - голем и неприкосновен. Секундарната струја е мал примерок - лесен за мерење и безбеден за ракување. Односот на вртежи на КТ го одредува факторот на скалирање. На пример, 1000:5 CT значи дека кога 1000 ампери течат низ примарното, 5 ампери ќе течат низ секундарното коло. Овој стандардизиран секундарен излез од 5 А (или 1 А) овозможува броилата, релеите и другата опрема за следење да се произведуваат како стандардизирани, заменливи уреди, без потреба да бидат дизајнирани за високите струи и напони на примарното коло. Ова е основната причина зошто струјниот трансформатор CT е столбот на модерното електрично мерење.
Основниот материјал е критичен фактор во перформансите на КТ. Јадрото мора да има висока пропустливост за ефикасно да го концентрира магнетниот тек и мора да има мала хистереза за да се минимизираат загубите. Јадрото мора да има и линеарна крива на магнетизација за да се осигура дека односот помеѓу примарните и секундарните струи останува константен низ целиот опсег на струи. НаWenzhou Xifa Electrical Equipment Co., Ltd.,ние произведуваме струјни трансформатори CT јадра со користење на висококвалитетен силикон челик ориентиран кон зрно, избран поради неговите одлични магнетни својства и малата принудност. Искуството на нашата фабрика во дизајнот на јадрото и технологијата на намотување гарантира дека нашите струјни трансформатори обезбедуваат сигурни, прецизни перформанси во широк опсег на апликации.
Безбедноста е главната причина зошто струјните трансформатори се користат во мерните апликации. Директното поврзување на метар во коло со висока струја и висок напон би било невообичаено опасно. Мерачот треба да биде оценет за целосниот примарен напон (кој може да биде стотици киловолти) и струјата (што може да биде илјадници ампери). Ова би било физички големо, премногу скапо и инхерентно опасно. Current Transformer CT елегантно го решава овој проблем со обезбедување галванска изолација. Не постои директна електрична врска помеѓу примарното коло и секундарното коло. Примарниот е одделен од секундарниот со изолација на јадрото и физичкото растојание помеѓу намотките. Оваа изолација осигурува дека мерачот и операторот не се изложени на опасните напони и струи на примарниот систем.
Секундарното коло на струјниот трансформатор КТ е дизајнирано да биде безбедно за работа. Типичниот секундарен излез е или 5 А или 1 А, што лесно се ракува со стандардни броила и заштитни релеи. Напонот низ секундарните терминали исто така се одржува низок. Овој безбедносен аспект не е само погодност; тоа е основен услов за безбедност. Секундарното коло на КТ никогаш не смее да се отвори додека примарното е под напон. Ако секундарното коло е отворено, високата импеданса на секундарните терминали ќе предизвика флуксот на јадрото да се зголеми до опасни нивоа, генерирајќи висок напон кој може да биде смртоносен за персоналот и деструктивен за опремата.
За мерните апликации, оваа безбедност е најважна. Струјниот трансформатор CT овозможува безбедно инсталирање на мерачот на локација што е погодна за читање и одржување. Мерачот може да се постави во панел, да се монтира на ѕид или дури и да се наоѓа оддалечено од примарното коло. Ова е особено важно во современите центри за податоци, индустриските капацитети и комерцијалните згради каде централизираните системи за управување со енергија бараат прецизно мерење на повеќе точки. Нашата фабрика во Xifa го дизајнира својот струен трансформатор CT имајќи ја предвид безбедноста, користејќи висококвалитетни материјали за изолација и цврста конструкција за да обезбеди сигурна изолација во текот на животниот век на производот.
За која било апликација за мерење, точноста е најкритичниот параметар за изведба. Точноста на струен трансформатор КТ се изразува во однос на неговата класа на точност, која ја дефинира дозволената грешка во односот помеѓу примарната и секундарната струја и дозволеното поместување на фазата. Класата на точност се одредува со комбинација од буква и број. За апликациите за мерење, најчестите класи на точност се 0,1, 0,2, 0,5, 1 и 3. Бројот ја покажува максималната процентуална грешка при номиналната струја. На пример, КТ од класа 0,5 има максимална грешка во односот од 0,5% на номиналната струја.
Фазното поместување е исто така критично за точно мерење на моќноста. Во трифазен систем, фазните грешки во КТ може да предизвикаат значителни грешки во мерењето на активната и реактивната моќност. Класата на точност го дефинира и максималното поместување на фазите. На пример, КТ од класа 0,5 има максимално фазно поместување од 20 минути (0,33 степени). Класата на точност се мери при одредено оптоварување (оптоварување) и со одреден процент на номинална струја (обично 100%). Точноста на КТ не е константна во целиот негов опсег; тој е типично најпрецизен на номиналната струја и се деградира при многу мали струи и при струи над номиналната вредност.
Следната табела ги сумира класите на точност и нивните типични апликации за мерење.
| Класа на точност | Грешка во максималниот сооднос | Максимално поместување на фазата | Типична апликација |
| 0.1 | 0,1% | 5 минути | Прецизно мерење, калибрација, стандарди |
| 0.2 | 0,2% | 10 минути | Мерење на приходите со висока точност |
| 0.5 | 0,5% | 20 минути | Комерцијално и индустриско мерење |
| 1.0 | 1,0% | 60 минути | Мерење за општа намена |
| 3.0 | 3,0% | Не е одредено | Само индикација |
Изборот на точната класа на точност е критична одлука. За апликациите за мерење приходи, каде што мерењата се користат за наплата, од суштинско значење е поголема точност (0,1 или 0,2). За подмерење и општ мониторинг, типично е доволно КТ од класа 0,5 или 1,0. Потребната класа на точност зависи и од оптоварувањето на мерачот. Мерачот мора да има доволно мало оптоварување за да се осигура дека КТ работи во рамките на одредените граници на точност. Во Wenzhou Xifa Electrical Equipment Co., Ltd., нудиме целосен опсег на класи на точност на струен трансформатор CT за да одговараат на потребите на нашите клиенти, од мерење на приходи со висока точност до општи апликации за следење.
Една од клучните предности на струјниот трансформатор КТ е неговата способност прецизно да ги мери струите низ широк опсег, од мали фракциони струи до големи струи на преоптоварување. Овој динамички опсег е од суштинско значење за современите електрични мерни системи, кои мора прецизно да ја мерат потрошувачката на енергија за време на периоди на мало и големо оптоварување. Динамичкиот опсег на КТ првенствено е одреден од материјалот на јадрото и дизајнот на намотување. Јадрото мора да може да работи линеарно во широк опсег на густини на флукс. Намотката мора да биде дизајнирана да ја минимизира индуктивноста на истекувањето и да обезбеди стабилен однос на вртењата.
Основниот материјал е најкритичниот фактор за постигнување широк динамички опсег. Јадрото мора да има линеарна крива на магнетизација, што значи дека густината на флуксот е пропорционална со силата на магнетизирање, до точката на заситување. Јадрото со висока пропустливост, како што е силиконскиот челик ориентиран кон зрно, има релативно линеарен регион преку широк опсег на струи. Јадрото исто така мора да има ниска принуда за да се минимизира хистерезата и да се осигура дека КТ ја одржува својата точност со текот на времето. Материјалот на јадрото е исто така избран да има висока густина на флукс на заситеност за да се спречи заситувањето на јадрото во услови на дефект. Битна е и геометријата на јадрото; јадрото со голема површина на пресек може да се справи со поголем флукс без заситување.
Дизајнот на намотување, исто така, влијае на динамичкиот опсег. Секундарното намотување обично се намотува со голем број вртења за да произведе висок излезен напон по ампер на примарна струја. Оваа висока чувствителност му овозможува на КТ прецизно да мери мали струи. Намотката е дизајнирана да ја минимизира индуктивноста на истекување, што може да предизвика грешки на високи фреквенции и при минливи услови. Изолацијата помеѓу свиоците мора да биде цврста за да се спречат кратки споеви. Намотката, исто така, мора да биде дизајнирана да се справува со номиналната струја без прегревање. Нашата фабрика во Wenzhou Xifa Electrical Equipment Co., Ltd. користи напредни техники на намотување и висококвалитетни материјали за да се осигури дека нашиот струен трансформатор КТ обезбедува широк динамички опсег и постојани перформанси низ целиот нивен опсег на работа.
Дизајнот на јадрото и ликвидацијата исто така мора да го земат предвид ефектот на оптоварувањето. Товарот е импедансата на секундарното коло, вклучувајќи го мерачот, каблите и поврзувачките терминали. Високото оптоварување може да го намали ефективниот динамички опсег на КТ и може да предизвика заситеност при релативно ниски струи. Важно е да се избере КТ со рејтинг што е соодветен за очекуваниот товар. КТ со висок рејтинг на оптоварување ќе има поголемо јадро и повеќе вртења, што ќе резултира со поширок динамички опсег. Нашиот технички тим може да помогне во пресметувањето на соодветниот товар за вашата апликација.
Два критични фактори кои влијаат на прецизноста и перформансите на КТ на струен трансформатор се оптоварувањето и заситеноста. Товарот е вкупната импеданса на секундарното коло, вклучувајќи го мерачот, поврзувачките кабли и завршните точки. Ако товарот е превисок, излезниот напон на КТ ќе биде принуден да се зголеми, предизвикувајќи зголемување на флуксот на јадрото, што може да доведе до заситеност. Заситеноста се јавува кога густината на флуксот на јадрото ја достигнува максималната густина на флуксот на материјалот, надвор од која зголемувањето на примарната струја не резултира со пропорционално зголемување на секундарната струја. Ова предизвикува КТ да произведува искривен излезен сигнал, што доведува до неточни мерења.
Односот помеѓу товарот и заситеноста е критично размислување за дизајнот. КТ е оценет за специфичен товар, типично изразен во VA (волт-ампери). На пример, CT со рејтинг од 5 VA може да вози секундарно коло со вкупна импеданса до 0,2 оми на 5 А (бидејќи P = I²R). Ако товарот го надмине овој рејтинг, КТ може да се засити со помала примарна струја, ограничувајќи го неговиот динамички опсег и предизвикувајќи грешки при мерењето. Неопходно е да се избере КТ со рејтинг на оптоварување што е поголем од вистинското оптоварување на мерачот и поврзувачките кабли.
За да се обезбеди точно мерење, КТ треба да се ракува многу под неговата точка на заситување. Маргината помеѓу работниот флукс и флуксот на сатурација се нарекува „маргина на заситеност“. КТ со висока маргина на сатурација ќе биде поотпорен на заситеност и ќе ја задржи својата точност во поширок опсег на струи. Маргината на заситеност се одредува според материјалот на јадрото, геометријата на јадрото и бројот на вртења. КТ дизајнирани за апликации за мерење обично имаат висока маргина на заситеност за да се осигураат дека можат да се справат со преоптоварувања без губење на точноста. Следната табела го илустрира ефектот на оптоварувањето врз точноста на мерењето на типичен струен трансформатор КТ.
| Оптоварување (% од оценетите) | Грешка при мерење (%) | Ефект |
| 25% | 0,1% | Во рамките на спецификацијата, точно мерење |
| 50% | 0,15% | Во рамките на спецификацијата, точно мерење |
| 100% | 0,3% | При номинален товар, мало зголемување на грешката |
| 150% | 1,5% | Преголем товар, значителна грешка |
| 200% | 5,0% | Тешка заситеност, несигурно мерење |
Товарот секогаш треба внимателно да се пресметува и проверува во фазата на дизајнирање на мерниот систем. КТ со повисок VA рејтинг може да се справи со поголем товар, но исто така е поголем и поскап. КТ со помал VA рејтинг е помал и поевтин, но е почувствителен на оптоварување и може да се засити при тешки товари. Во Xifa, нудиме опсег на струен трансформатор CT со различни оценки за оптоварување за да одговараат на специфичните барања на различни апликации за мерење. Нашиот технички тим може да помогне во изборот на вистинскиот КТ за вашата апликација.
Изборот на вистинскиот струен трансформатор КТ за апликација за мерење вклучува систематска евалуација на барањата за струја, напон и точност на системот. Следната рамка за избор обезбедува чекор-по-чекор пристап за да се осигура дека КТ е правилно специфициран. Првиот чекор е да се одреди примарниот опсег на струја. КТ мора да може точно да ја измери максималната работна струја, а исто така мора да може да ја издржи максималната струја на дефект без оштетување. Номиналната струја на КТ треба да биде избрана да биде приближно 60-80% од максималната очекувана струја на оптоварување, обезбедувајќи одредена маргина за идниот раст на оптоварувањето. Треба да се земе предвид и динамичкиот опсег на КТ, за да се осигури дека може точно да ги измери минималните и максималните струи.
Вториот чекор е да се одреди потребната класа на точност. За мерење на приходите, потребна е висока класа на точност (0,1 или 0,2). За подмерење и општ мониторинг, може да биде доволна помала класа на точност (0,5 или 1,0). Класата на точност, исто така, мора да се совпадне со товарот на мерачот. Третиот чекор е да се одреди товарот. Оптоварувањето мора да се пресмета врз основа на влезната импеданса на мерачот, должината на поврзувачките кабли и импедансата на сите посредни уреди. КТ мора да има рејтинг на оптоварување што е поголем од пресметаниот товар.
Следната табела ги сумира клучните критериуми за избор и дава типични вредности за струен трансформатор CT.
| Критериум за избор | Размислувања | Типични вредности |
| Примарна струја (А) | Максимална струја на континуирано оптоварување | 50, 100, 200, 400, 800, 1000, 2000 |
| Секундарна струја (A) | Стандарден излез за метри | 5 А или 1 А |
| Класа на точност | Потребна прецизност на мерењето | 0,1, 0,2, 0,5, 1,0 |
| Товар (VA) | Вкупна импеданса на секундарното коло | 2,5, 5, 10, 15, 30 |
| Ниво на изолација | Номинален напон на примарното коло | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Фреквенција (Hz) | Фреквенција на мрежата | 50 Hz или 60 Hz |
Дополнителни фактори кои треба да се земат предвид вклучуваат нивото на изолација, фреквенцијата и температурата на околината. КТ мора да биде дизајниран за нивото на напон на примарното коло. За високонапонски апликации, КТ мора да има соодветна изолација и растојанија на лазење. КТ мора да биде дизајниран за мрежната фреквенција (50 Hz или 60 Hz). Температурата на околината влијае на перформансите на КТ и неговата способност да ја исфрла топлината. Во Xifa, ние произведуваме струен трансформатор CT за широк опсег на апликации, од нисконапонска дистрибуција до мерење на високонапонска трафостаница. Нашите производи се дизајнирани да ги задоволат релевантните меѓународни стандарди и се ригорозно тестирани за да обезбедат сигурни перформанси.
Прашање 1: Која е разликата помеѓу струен трансформатор и напонски трансформатор?
Одговор: Струен трансформатор (КТ) се користи за мерење на струјата и е поврзан во серија со колото. Напонски трансформатор (VT) се користи за мерење на напонот и е поврзан паралелно. КТ произведува секундарна струја пропорционална на примарната струја, додека VT произведува секундарен напон пропорционален на примарниот напон. И двајцата се трансформатори на инструменти кои се користат за мерење и заштита. Струјниот трансформатор CT е клучниот сензор за мерење на струјата во електроенергетските системи.
Прашање 2: Може ли да инсталирам струен трансформатор КТ во која било ориентација?
Одговор: Додека струен трансформатор КТ може да се инсталира во повеќето ориентации, генерално се препорачува да се следат упатствата на производителот. Ориентацијата не влијае значително на точноста при нормални работни струи. Меѓутоа, за апликации со висока прецизност, препорачливо е да се осигура дека јадрото не е подложено на прекумерни вибрации или магнетни полиња. За КТ со поделени јадра, треба да се внимава да се осигура дека јадрото е правилно затворено и обезбедено за да се одржи точноста.
Прашање 3: Како да изберам помеѓу секундарен КТ 5 А и 1 А?
Одговор: Изборот помеѓу 5 А и 1 А секундарен струен трансформатор КТ зависи од мерната опрема и растојанието помеѓу КТ и мерачот. Излезот од 5 А е почест и обезбедува повисоко ниво на сигнал, што може да биде поволно во бучни средини. Излезот од 1 А често се користи за пренос на долги растојанија бидејќи помалата струја го намалува падот на напонот во каблите. Повеќето модерни броила поддржуваат и 5 А и 1 А влезови. Нашата фабрика може да обезбеди насоки за оптимален избор за вашата специфична апликација.
Прашање 4: Што предизвикува заситување на струјниот трансформатор КТ?
Одговор: КТ на струен трансформатор се заситува кога магнетниот тек во јадрото ќе ја достигне својата максимална граница. Ова обично се случува кога примарната струја го надминува номиналниот капацитет на КТ со голема маргина или кога секундарното оптоварување е превисоко. Заситеноста може да биде предизвикана и од висока DC компонента во примарната струја или од прекумерна фреквенција на системот. Кога КТ се заситува, неговата излезна струја станува искривена и непропорционална со примарната струја, што доведува до неточни мерења и потенцијална неправилна работа на заштитата. Нашата фабрика го тестира секој КТ за карактеристики на заситеност за да обезбеди сигурни перформанси во услови на дефект.
Прашање 5: Кои се предностите од користењето КТ со поделено јадро за мерење?
Одговор: Струен трансформатор CT со поделено јадро нуди неколку предности, особено за доградба на инсталации. Јадрото може да се отвори и да се стегне околу примарниот проводник без да го исклучите проводникот. Ова ја прави инсталацијата многу полесна и побрза, особено во постоечките системи каде што исклучувањето е тешко или скапо. КТ со поделени јадра се исто така корисни за привремени апликации за следење. Сепак, КТ со поделени јадра обично имаат помала точност од КТ со цврсти јадра од истата класа. За апликации со висока прецизност, се претпочита КТ со цврсто јадро. Нашите производи за струен трансформатор CT со поделени јадра се дизајнирани да обезбедат добра прецизност додека нудат удобност за лесна инсталација.
Тековните трансформатори се неопеаните херои на електричните мерни системи. Тие ја обезбедуваат критичната функција за прецизно мерење на високи струи, истовремено обезбедувајќи ја безбедноста на персоналот и опремата. Нивната способност да обезбедат галванска изолација, да произведуваат стандардизиран излез со ниска струја и да работат сигурно во широк динамички опсег ги прави неопходни за модерни апликации за следење на енергија, наплата и заштита. Од физиката на магнетната индукција до практичните размислувања за оптоварувањето и заситеноста, струјниот трансформатор CT е доказ за моќта на едноставниот, робустен инженеринг.
Изборот на вистинскиот струен трансформатор CT за вашата апликација бара внимателно разгледување на точноста, оптоварувањето и системските барања. Со разбирање на овие фактори, можете да се осигурате дека вашиот систем за мерење обезбедува сигурни, точни податоци потребни за ефективно управување со енергијата. НаWenzhou Xifa Electrical Equipment Co., Ltd., ние сме посветени на обезбедување висококвалитетен струен трансформатор КТ кој ги задоволува најсложените барања за мерење. Нашите производи се дизајнирани и произведени според највисоките стандарди, обезбедувајќи сигурни перформанси во текот на целиот век на инсталацијата.
