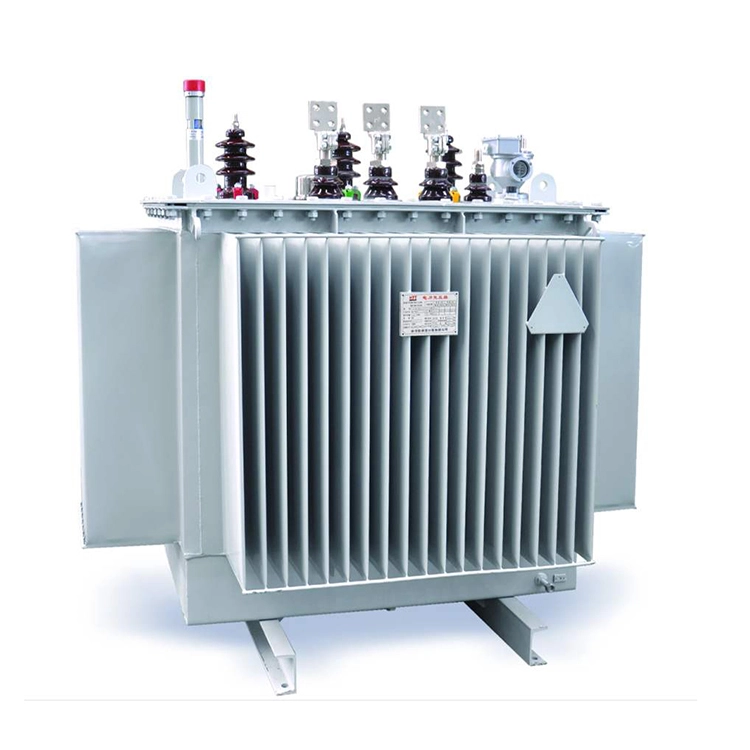

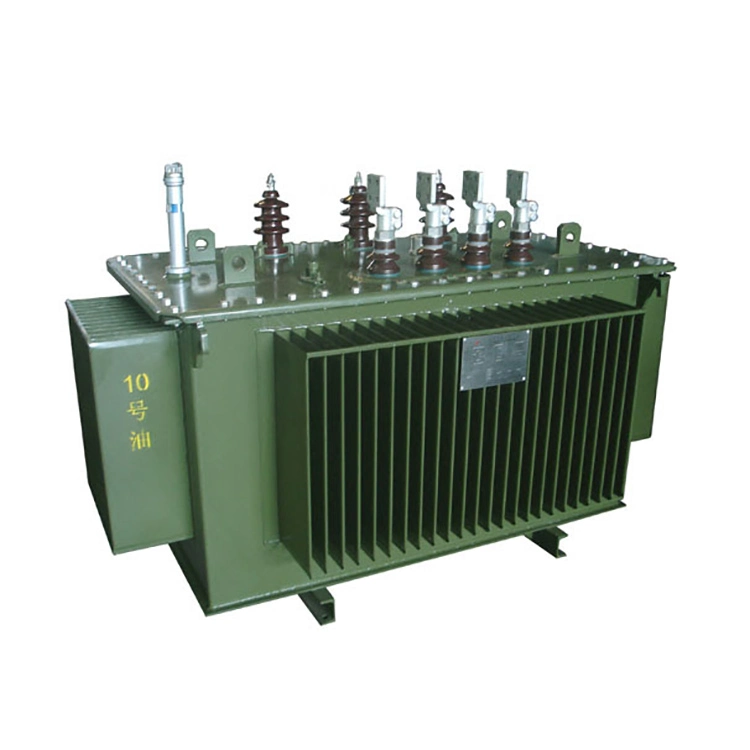

100 Kva Дистрибуција 13,8 Kv пол трансформатори

Овој 100 kva дистрибутивен 13,8 kv пол трансформатор има номинален капацитет од 100 kVA. Примарниот страничен напон е 13800V (во триаголна врска), а секундарниот страничен напон може да биде 120/240V, 240/480V или друг напон за прилагодување. Овој трансформатор може да се поврзе со трифазен електроенергетски систем за да обезбеди нисконапонска моќност на дистрибутивниот систем.

Користејќи порцелански чаури со висок напон, примарната страна на 100 kva дистрибутивниот пол трансформатор од 13,8 kv има двојни чаури, а секундарната страна има три чаури. Надземниот дистрибутивен трансформатор користи бакарни намотки и ориентирани силиконски челични јадра, составени од еден калем и два прстени со железни јадра. Приклучоците обложени со калај на примарната и секундарната страна може да се поврзат со бакарни или алуминиумски проводници.

Како професионален дистрибутивен трансформатор, 100 Kva Distribution 13,8 Kv Pole Transformers усвојува дизајн на јадрото на намотката за заштеда на енергија, што не само што обезбедува стабилност на работата, туку и ефикасно ја намалува потрошувачката на енергија. Произведен со напредна технологија, овој дистрибутивен трансформатор од типот на столб обезбедува долготрајна сигурност и долг работен век.

Секој уред помина низ строги сеопфатни тестови за прифаќање и одржувавме рекорд за стапка на неуспех повеќе од 10 години. Во меѓувреме, 100 kva дистрибутивниот трансформатор на столб од 13,8 kv  е во согласност со IEC, ANSI и другите големи меѓународни стандарди, обезбедувајќи компатибилност со глобалните системи на електричната мрежа.

Технички параметар:

П: За 100 kva дистрибутивен трансформатор на столб од 13,8 kv, при изборот на моделот и спроведувањето на инсталацијата, како треба да се одредат специфичните конфигурации на осигурувачите, громобрани и заштитата за заземјување за да се исполнат барањата за доверливост на енергетските мрежи во руралните или оддалечените области?

А:

1. Осигурувачот се избира врз основа на 2 до 2,5 пати поголема од номиналната струја на високонапонската страна на 100 kva дистрибуција на пол трансформаторот 13,8 kv (приближно 7,25 А). Се препорачува да се користи осигурувач од 15 до 20 А за сигурно да се избегне струјата на пренапони на возбудата за време на операцијата на затворање (обично 8 до 12 пати од номиналната струја, која трае во рок од 0,1 секунда), истовремено обезбедувајќи дека трансформаторот може брзо да се стопи и изолира во случај на краток спој или преоптоварување во трансформаторот.

2. Громобранот е избран како тип без празнини од цинк оксид (MOV) со номинален напон од 15 kV или 18 kV, инсталиран на високонапонската страна помеѓу осигурувачот и черупката на трансформаторот со дистрибуција од 100 kva од 13,8 kv.

3. Неговиот приклучок за заземјување е директно поврзан со приклучокот за заземјување на обвивката на трансформаторот за да ги апсорбира ударите од гром или оперативните пренапони и да го ограничи преостанатиот напон. Заштитата за заземјување бара неутралната точка на полскиот трансформатор од 13,8 kv дистрибуција од 100 kva да биде директно заземјена (во зависност од типот на заземјувањето на системот, како што се TN C или TN S), а приклучоците за заземјување на куќиштето и громобранот споделуваат една електрода за заземјување. Отпорот на заземјување на фреквенцијата на моќност не треба да надминува 10Ω во руралните енергетски мрежи или 4Ω во урбани и области со висока доверливост, со што се постигнува безбедно празнење на струјата на дефектот и заштита на персоналот и опремата.

Координираната конфигурација на овие три елементи може да ги исполни барањата за заштита од прекуструјна, пренапон и дефект на заземјување на трансформаторот монтиран на столб.
