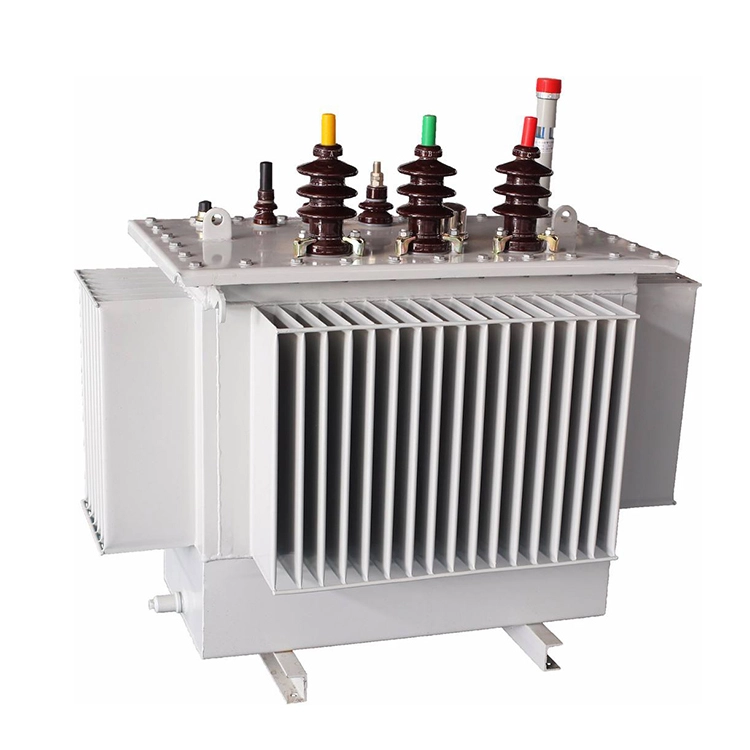

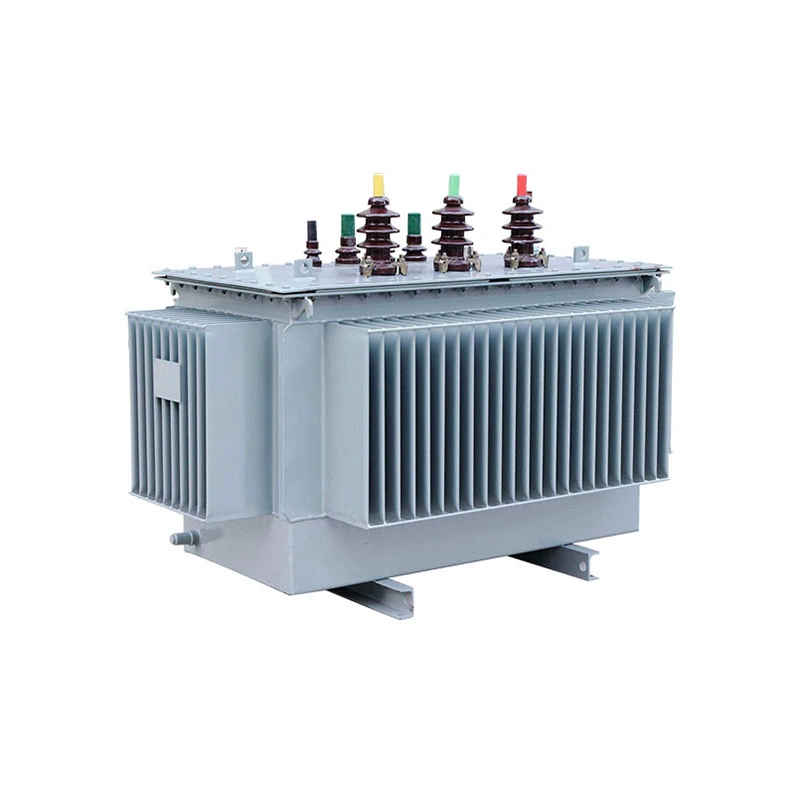

Дистрибутивен трансформатор монтиран на столб 200kva

Овој дистрибутивен трансформатор 200kva, монтиран на столб, главно прифаќа трифазен дизајн. Конвенционалните комбинации на номинален напон вклучуваат 10/0.4kV, 11/0.4kV, 11/0.433kV, 22/0.433kV, 33/0.4kV итн., покривајќи различни опции погодни за различни регионални енергетски мрежи. Опремата е стандардно опремена без регулација на возбуден напон, со опсег на регулација на напон од ±5% или ±2×2,5%. Групата за поврзување може да се избере како Dyn11 или Yyn0.

Под услови од 50 Hz, номиналната струја на високонапонската страна од 10 kV е приближно 11,55 А, на страната со висок напон од 11 kV е приближно 10,50 А, а номиналната струја на нисконапонската страна од 0,4 kV е приближно 288,68 А. Конвенционалната импеданса на краток спој е 4%. Во исто време, може да се приспособи според барањата на корисникот за напон, група за поврзување итн. Енергетската ефикасност може да се избере од производи од серии на обични загуби, ниски загуби и аморфни легирани производи.

Технички параметар:

Предности:

Дали има некакви разлики помеѓу дистрибутивниот трансформатор 200kva поставен на столб и типот монтиран на подлогата?

1. Дистрибутивниот трансформатор монтиран на столб 200 kva е фиксиран на столбот за помош, на одредена висина над земјата. Не зафаќа вредни земјишни ресурси и има мало влијание врз површината на земјата. Трансформаторот монтиран на подлогата е поставен на бетонска основа, која бара одредена површина.

2. Бидејќи е суспендиран во воздухот, луѓето и животните имаат помала веројатност да дојдат во контакт со него, што го прави релативно побезбеден. Сепак, и покрај тоа, нема потреба да бидете премногу нервозни при поминување. Доволно е да се одржи нормално растојание. Трансформаторот монтиран на подлогата е инсталиран на релативно скриен начин.

3. Секој поединечен трансформатор има ограничен опсег на напојување, кој обично се движи од 5 kVA до 167 kVA. Главно се користи за напојување на мал број корисници на една линија. Сепак, трансформаторот монтиран на подлогата има релативно поголем капацитет, кој се движи од 75 kVA до 3000 kVA.

4. Во споредба со опремата закопана под земја, овој метод на надземна инсталација има помали материјални трошоци и тешкотии во изградбата. Тоа е многу економично и практично решение за напојување.

5. Дистрибутивниот трансформатор 200kva поставен на столб обично е цилиндричен резервоар за масло, исполнет со масло за ладење за изолација и дисипација на топлина. Горниот дел е високонапонскиот приклучок, а долниот дел е нисконапонскиот приклучок. Дизајнот е многу компактен. За да се осигури безбедноста, често се интегрираат громобрани и осигурувачи за да се спречат удари од гром и кратки споеви.

Главни делови на трансформатори монтирани на пол

Предна монтажа тип LV DB

Пол линија Хардвер

Трансформатор монтиран на пол

Тип на странична монтажа LV DB

Производство на опрема

Машина за намотување на фолија

Единица за полнење масло

Трансформаторска печка и единица за лиење

Трансформаторска печка

Центар за тестирање

Трансформатори во обработка

Трансформатор при сушење

Трансформатор во ликвидација 2

Трансформатор во ликвидација

Трансформерот е склопен
