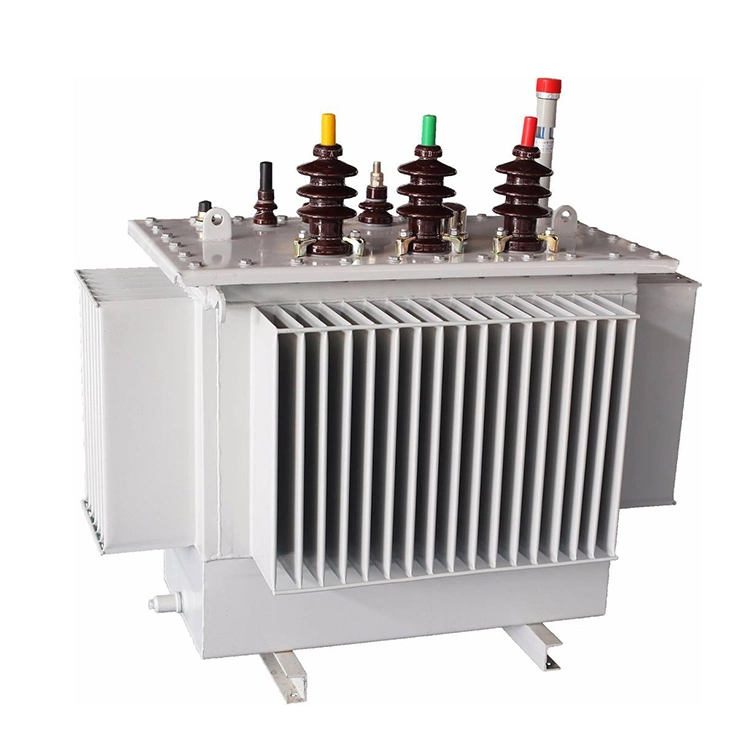

Електричен трансформатор со ниски загуби исполнет со масло од 160 kva

Функционални карактеристики на енергетски трансформатори со потопено масло со мала загуба:

1. Ниско ниво на бучава: Електричниот трансформатор со мала загуба исполнет со масло од 160 kva има компактен дизајн и користи нови материјали и напредни производни процеси за ефикасно намалување на оперативниот шум. Дизајниран е без конзерватор, што резултира со помала вкупна висина во споредба со конвенционалните единици од истата класа.

2. Напреден процес на полнење со вакуум: за време на процесот на запечатување, се применува техника на полнење масло со вакуум за целосно елиминирање на влагата во резервоарот на трансформаторот. Откако ќе се запечатат, внатрешните компоненти не се изложени на воздух. Ова ефикасно спречува кислород и влага да навлезат во единицата, што инаку би довело до деградација на перформансите на изолацијата, што вклучува стареење на изолационите материјали и диелектричното масло.

3. Продолжен и сигурен работен век: Капакот на резервоарот и прирабницата на резервоарот на целосно запечатените електрични трансформатори со мала загуба исполнета со масло од 160 kva се поврзани со помош на завртки или заварена структура. Овој дизајн целосно го изолира изолационото масло од контакт со воздухот, што ја спречува изолацијата да ја апсорбира влагата. Како резултат на тоа, стапката на стареење на изолацијата е значително намалена, значително продолжувајќи го работниот век на електричниот трансформатор со мала загуба наполнет со масло од 160 kva.

4. Компактна големина и естетски изглед: Резервоарот за електричен трансформатор со мала загуба исполнет со масло од 160 kva користи панели за ладење од типот на брановидни перки. Овие панели се прилагодуваат на промените на волуменот на маслото предизвикани од температурните флуктуации преку нивното еластично проширување и контракција. Дизајнот на брановидни резервоари нуди визуелно привлечна, компактна форма и бара помало вградување.

Техничка спецификација:

Клучни точки за секојдневно одржување на трансформатори потопени во масло

1. Инспекција и одржување на нивото на маслото

A. Нивото на маслото треба да се одржува помеѓу една четвртина и три четвртини од скалата на мерачот на нивото на маслото. Нивото на маслото што е прениско може да доведе до недоволна изолација или прегревање. Нивото на маслото што е превисоко може да предизвика ненормален притисок на маслото.

Б. Методот на проверка вклучува набљудување на нивото на маслото преку проѕирен мерач на нивото на маслото или магнетен мерач на нивото на маслото. Инспекцијата на електричен трансформатор со мала загуба наполнет со масло од 160 kva мора да се изврши со прекин на струјата и стабилна температура на маслото. Во текот на зимата, нивото на маслото може да се намали за пет до десет проценти.

2. Тестирање и замена на квалитетот на маслото

А. Земањето примероци за тестирање ќе се врши најмалку еднаш годишно. Тестот треба да го мери пробивниот напон кој мора да биде најмалку 35 киловолти, содржината на влага која не смее да надмине 20 делови на милион и вредноста на киселината која не смее да надмине 0,1 милиграм KOH на грам. Ако овие вредности ги надминуваат наведените граници, маслото мора да се филтрира или замени.

Б. Циклусот за замена на маслото е обично од осум до десет години, што е предмет на прилагодување врз основа на специфичната работна средина.

3. Следење на температурата

А. Горната температура на маслото не треба да надминува 85 Целзиусови степени за природно ладење или 95 Целзиусови степени за присилно ладење. Границата за пораст на температурата е 55 Келвини.

Б. Прашината и остатоците на површината на радијаторот треба редовно да се чистат за да се обезбеди соодветна вентилација.
