Како Нулта секвенца КТ струен трансформатор на крофна ја подобрува заштитата од дефект на земјата

Резиме на написот: A Нулта секвенца КТ тековен трансформатор Тип на крофнае важна компонента за сензори за откривање на дефекти на земјата, струи на истекување и абнормалности на изолацијата во електричните системи. Со тороидално јадро што ги опкружува проводниците, може да ја открие резидуалната струја произведена кога векторскиот збир на фазни струи повеќе не е нула. Оваа статија го објаснува неговиот принцип на работа, конструкцијата, техничките карактеристики, апликациите, размислувањата за избор и зошто доверливиот квалитет на производството е важен за современите системи за заштита на електрична енергија.

Содржина

1. Каков е типот на крофна КТ струен трансформатор со нулта секвенца?
2. Како функционира КТ со нулта секвенца од крофна?
3. Кои се клучните карактеристики на изградбата?
4. Кои технички спецификации треба да ги разгледаат купувачите?
5. Каде најчесто се користи КТ со нулта секвенца?
6. Како треба да ја изберете вистинската нулта секвенца КТ?
7. Кои се главните предности?
8. ЧПП за Нулта секвенца КТ тековен трансформатор Тип на крофна
9. Заклучок

Каков е типот на крофна КТ струен трансформатор со нулта секвенца?

За електроинженерите и професионалците за дистрибуција на електрична енергија, прецизното откривање на преостаната струја е од суштинско значење за идентификување на дефектите пред да се развијат во оштетување на опремата, опасност од пожар или неочекувани прекини на напојувањето. АНулта секвенца КТ тековен трансформатор Тип на крофнае специјално дизајниран за оваа намена.

За разлика од конвенционалниот струен трансформатор кој примарно ја мери струјата што тече низ поединечен проводник, КТ со нулта секвенца го следи комбинираниот магнетен ефект на повеќе проводници кои минуваат низ неговото тороидално јадро. Во нормални трифазни услови, векторската сума на фазните струи е приближно нула. Кога ќе се појави истекување или дефект на заземјувањето, се развива нерамнотежа, создавајќи мерлива струја од нулта низа.

Според информациите за производот обезбедени одКсиФа, неговата нулта секвенца КТ користи тороидално јадро и секундарна намотка и е дизајнирана за апликации вклучувајќи заштита од заземјување, детекција на струја од истекување, следење на изолацијата и заштита од реле. Производот е погоден за енергетски системи од 50 Hz и различни конфигурации на неутрална точка.

За купувачите кои бараат Нулта секвенца CT струен трансформатор на крофна, разбирањето и на електричниот принцип и на физичката конструкција е важно пред изборот на модел.

Како функционира КТ со нулта секвенца од крофна?

Принципот на работа се заснова на магнетната рамнотежа на проводниците што минуваат низ отворот на КТ. Во здраво трифазно коло, струите нормално се балансираат меѓу себе, така што добиениот магнетен флукс во внатрешноста на тороидалното јадро останува многу мал.

Кога ќе дојде до дефект на изолацијата или истекување на земјата, дел од струјата зема ненамерен пат до земјата. Поради тоа, сегашната рамнотежа е нарушена. Резултирачкиот резидуален магнетен флукс предизвикува секундарен сигнал кој може да се пренесе до заштитно реле, инструмент за следење или друга контролна опрема.

Поедноставениот процес на откривање може да се разбере на следниов начин:

1. Фазните проводници минуваат низ тороидалното КТ јадро.
2. КТ континуирано го чувствува комбинираното магнетно поле.
3. Тековната нерамнотежа произведува струја од нулта низа.
4. Секундарното намотување генерира соодветен електричен сигнал.
5. Системот за заштита го оценува сигналот.
6. Ако претходно поставениот праг за заштита е надминат, релето може да иницира аларм или прекин на колото.

Овој аранжман обезбедува практичен метод за откривање на релативно мали преостанати струи без да се бара конвенционален КТ на секој поединечен проводник.

Кои се клучните карактеристики на изградбата?

Изведбата на КТ со нулта секвенца од крофна силно зависи од неговото магнетно јадро, намотување, системот за изолација, куќиштето и прецизноста на производството. XiFa наведува дека нејзиниот производ користибакарна емајлирана жица без кислородза намотување и високопропустливи лимови од силициум челик за магнетното јадро. Овие избори на материјали се наменети за поддршка на електричната спроводливост, механичка сила и чувствителност на мали струи од нулта низа.

Тороидално магнетно јадро

Кружното јадро создава затворена магнетна патека околу проводниците. Високата магнетна пропустливост му помага на КТ ефикасно да реагира на релативно мали преостанати струи.

Секундарна ликвидација

Секундарното намотување го претвора откриениот магнетен флукс во употреблив електричен сигнал за опрема за заштита и следење. Квалитетот на намотување директно влијае на конзистентноста на сигналот и долгорочната сигурност.

Изолација и капсулација

Структурата на производот може да содржи епоксидна смола или куќиште од силиконска гума. Таквата заштита помага да се подобри отпорноста на влага и контаминација на животната средина, што е особено важно во средини за дистрибуција на електрична енергија.

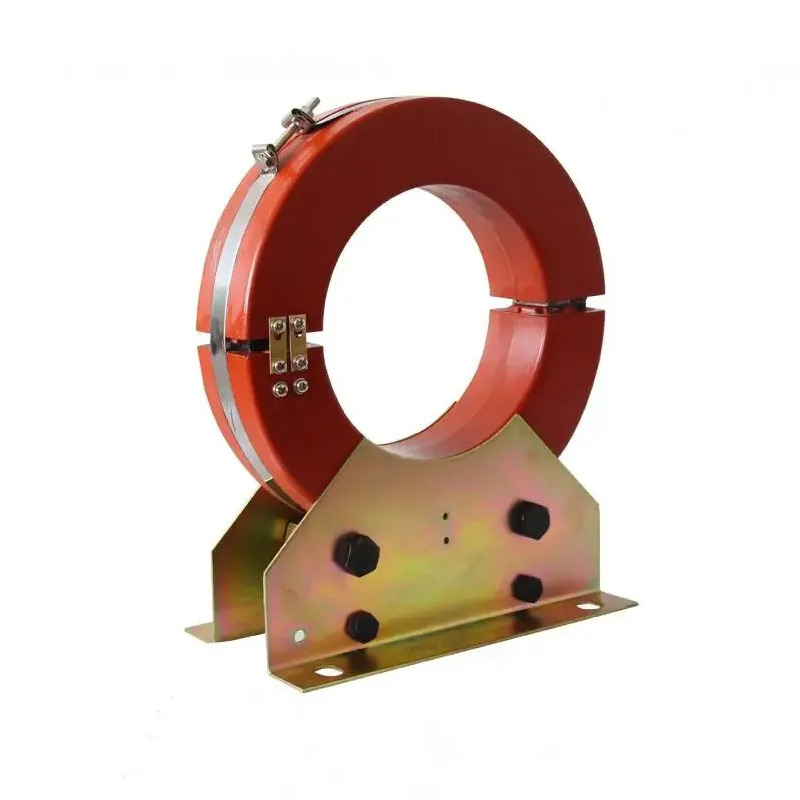

Опции со цврсто јадро и поделено јадро

Барањата за инсталација може да варираат. Дизајните со цврсто јадро генерално бараат каблите да се поминат низ КТ пред поврзувањето, додека конфигурациите со поделени јадра може да бидат корисни за доградба на проекти каде што е непожелно исклучувањето на постоечките проводници.

Кои технички спецификации треба да ги разгледаат купувачите?

Изборот на КТ никогаш не треба да зависи само од физичкиот дијаметар. Електричната компатибилност, барањата за реле, распоредот на проводниците и условите за инсталација треба да се проценат заедно.

Објавените спецификации на производителот наведуваат неколку модели LXK, вклучувајќи верзии Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 и Φ240, со различни комбинации на реле, поврзување, скала-вредност и примарна струја. Купувачите треба да ја потврдат точната конфигурација кај производителот пред да направат нарачка.

Каде најчесто се користи КТ со нулта секвенца?

Способноста за откривање на преостаната струја го прави овој тип на КТ корисен за широк опсег на апликации за електрична заштита. Може да се интегрира во системи за заштита каде што е важно раното откривање на истекување или дефекти на земјата.

• Заштита од заземјување:Открива преостаната струја поврзана со дефекти на земјата.
• Следење на истекување-струја:Помага да се идентификуваат абнормални струјни патеки.
• Мониторинг на изолација:Поддржува идентификација на влошени услови на изолација.
• Системи за дистрибуција на електрична енергија:Обезбедува информации за преостаната струја за заштитните релеи.
• Паметни мрежи:Може да се интегрира во интелигентни системи за следење и заштита.
• Индустриска опрема:Помага во следењето на електричната опрема каде што е потребно постојано откривање на дефекти.
• Градење на електрични мрежи:Поддржува електрична безбедност и заштита на дистрибуцијата.
• Железнички транзитни системи:Може да се вгради во специјализирани системи за електричен мониторинг.

КсиФа конкретно ги идентификува паметните мрежи, железничкиот транзит, градежните електрични системи и мониторингот на индустриска опрема меѓу областите на примена за неговите КТ производи со нулта секвенца.

Како треба да ја изберете вистинската нулта секвенца КТ?

За тимовите за набавки, изборот на вистинскиот модел вклучува повеќе од едноставно избирање на најголемото достапно јадро. Систематската евалуација може да ги намали проблемите со компатибилноста и да ја подобри ефикасноста на инсталацијата.

1. Проверете го распоредот на кабелот.Потврдете го бројот и распоредот на проводниците што ќе поминат низ отворот за КТ.
2. Измерете ја потребната решетка.Уверете се дека внатрешниот дијаметар обезбедува доволно простор за постоечките кабли.
3. Потврдете го заштитното реле.Карактеристиките на CT излезот и релето мора да бидат компатибилни.
4. Потврдете го електричниот систем.Проверете ја фреквенцијата, неутралната конфигурација, методот на заземјување и другите системски барања.
5. Оценете ја околината за инсталација.Влагата, загадувањето, температурата и достапниот простор за инсталација може да влијаат на соодветната конструкција.
6. Размислете за барањата за реконструкција.Дизајните со поделени јадра може да обезбедат поголема удобност кога постоечките кабли не можат лесно да се исклучат.
7. Прегледајте го квалитетот на производителот.Основниот материјал, материјалите за ликвидација, изолацијата, процедурите за тестирање и конзистентноста на производството треба да се земат предвид пред да се набават на големо.

За меѓународните купувачи кои набавуваат од кинески производител или добавувач, техничката документација и потврдата за моделот треба да се добијат пред да се купат. Ова е особено важно кога КТ ќе се интегрира во поголем систем за заштита.

Кои се главните предности?

Правилно избраниот КТ со нулта секвенца од крофна може да обезбеди неколку практични придобивки за системите за електрична заштита:

• Висока чувствителност:Соодветно магнетно јадро може да помогне во откривањето на мали преостанати струи.
• Компактна структура:Тороидната конфигурација може ефикасно да се вклопи околу постоечките проводници.
• Ненаметливо сензор:Откривањето на струјата се постигнува без поставување на примарната намотка во серија со колото.
• Интеграција за заштита:Секундарните сигнали може да се поврзат со заштитните релеи и опремата за следење.
• Флексибилна инсталација:Достапните опции за градба можат да примат различни сценарија за инсталација.
• Широк опсег на апликации:Погоден за индустриски, комерцијални, инфраструктурни и средини за дистрибуција на електрична енергија.

Дизајнот на производот на XiFa комбинира тороидално јадро со секундарно намотување и заштитно куќиште, додека наведениот избор на материјал ја нагласува спроводливоста, механичката сила и магнетната чувствителност.

ЧПП за Нулта секвенца КТ тековен трансформатор Тип на крофна

За што се користи типот на крофна CT струен трансформатор со нулта секвенца?

Тој првенствено се користи за откривање на нулта низа или резидуална струја предизвикана од дефекти на земјата, струи на истекување и проблеми со изолацијата. Добиениот сигнал може да се доставува до заштитните релеи или опремата за следење.

Како КТ од типот на крофна детектира дефект на земјата?

Проводниците минуваат низ тороидалното јадро. Во избалансирани услови, нивните магнетни ефекти во голема мера се откажуваат. Дефектот за заземјување создава нерамнотежа, создавајќи преостанат магнетен флукс што КТ го претвора во секундарен електричен сигнал.

Кои големини на јадрото се достапни?

Наведените информации за производите на XiFa ги наведуваат моделите LXK со конфигурации Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 и Φ240. Точните спецификации треба да се проверат според избраниот модел и апликација за заштита.

Може ли КТ со нулта секвенца да се користи за проекти за доградба?

Да. Структурите со цврсто јадро и со поделени јадра служат за различни барања за инсталација. Дизајнот со поделено јадро може да биде поволен кога постоечките кабли не може да се исклучат за време на инсталацијата.

Што треба да дадам кога барам понуда?

Тимовите за набавка идеално треба да ја обезбедат потребната бленда на јадрото, системската фреквенција, распоредот на проводникот, моделот на релето, методот на поврзување, барањата за примарна струја, околината за инсталација и количината. Обезбедувањето на овие детали му помага на кинескиот производител или добавувач да препорача компатибилна конфигурација поефикасно.

Заклучок

A Нулта секвенца КТ тековен трансформатор Тип на крофнаобезбедува фокусиран и практичен пристап за откривање на преостаната струја, што го прави вреден за заштита од заземјување, следење на истекување, надзор на изолацијата и интелигентна електрична заштита. Неговото тороидално јадро, секундарното намотување, структурата на изолацијата и конфигурацијата за инсталација влијаат на перформансите на системот. Објавените информации за производот на XiFa ги истакнуваат силициумскиот челик со висока пропустливост, бакарна емајлирана жица без кислород, повеќе големини на јадрото LXK и компатибилноста со енергетските системи од 50 Hz.

Ако сте извори сигуренНулта секвенца КТ тековен трансформатор Тип на крофназа нов проект за дистрибуција на електрична енергија, систем за заштита или апликација за доградба,контактирајте со насво XiFa за да разговарате за вашите технички барања, изборот на модел и понудата. Обезбедувањето на параметрите на вашиот систем однапред може да помогне да се забрза усогласувањето и набавката на производите.
