Современите електрични системи во голема мера се потпираат на точното мерење на струјата за да обезбедат безбедност, ефикасност и доверливост. АCurизнајмување трансформатор (КТ)игра витална улога во системите за следење на моќноста со конвертирање на високи примарни струи во стандардизирани, мерливи секундарни вредности.
Оваа статија истражува зошто струјниот трансформатор CT е неопходен во мониторингот на моќноста, како ја подобрува заштитата на системот и точноста на податоците и што треба да земат предвид инженерите кога интегрираат CT во електрични мрежи од реалниот свет. Од трафостаници до паметни згради, овој водич обезбедува сеопфатно разбирање на важноста на КТ и вредноста на примената.
Систем за следење на моќноста е дизајниран да ги мери, снима и анализира електричните параметри како струја, напон, фактор на моќност и потрошувачка на енергија. Овие системи се широко распространети во:
Точните тековни податоци се основата на секој систем за следење на моќноста. Без сигурно мерење на струјата, системската дијагностика, анализата на оптоварувањето и откривањето на дефекти стануваат несигурни.

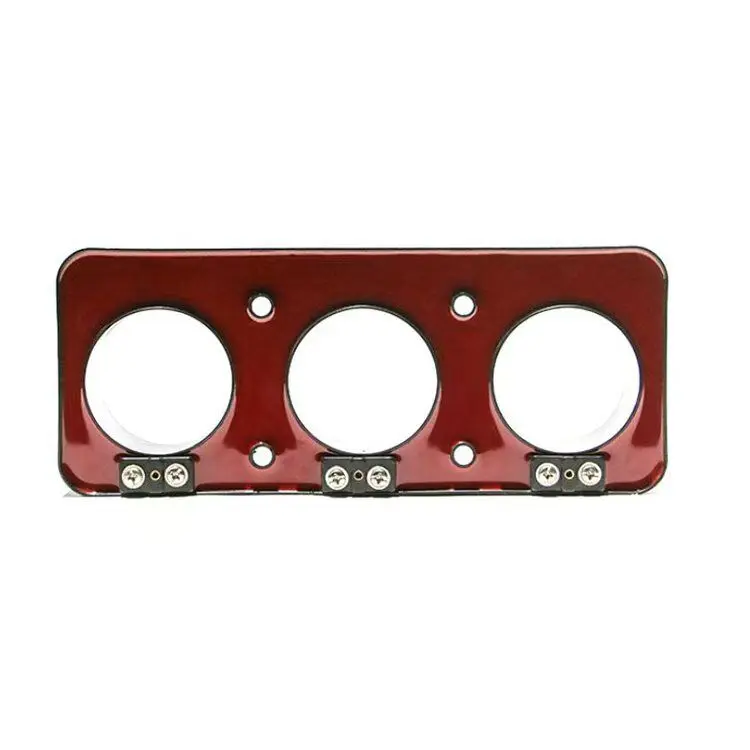

A Струен трансформатор КТделува како интерфејс помеѓу проводниците со висока струја и опремата за следење со мала моќност. Безбедно ги намалува големите струи во стандардизирани излези (обично 1А или 5А), овозможувајќи им на мерните уреди да работат во безбедни електрични граници.
Во суштина, КТ гарантира дека:
Директното поврзување на броила или сензори со линии со висока струја претставува сериозни ризици:
Струен трансформатор CT ги елиминира овие проблеми со изолирање на мерното коло од примарниот проводник, што го прави практично и индустриски стандардно решение.
Безбедноста е една од најважните причини зошто КТ се од суштинско значење во системите за следење на моќноста. Правилно избрани и инсталирани КТ:
Сепак, безбедното работење бара строго придржување до правилата за инсталација - особено обезбедување дека секундарните кола на КТ никогаш не се оставени отворени за време на работата.
Системите за следење на моќноста зависат од точни тековни податоци за анализа на енергијата и оптимизација на системот. Точноста на КТ на струен трансформатор директно влијае:
| КТ класа на точност | Опсег на грешки | Апликација за следење |
|---|---|---|
| 0,2 / 0,5 | Висока прецизност | Мерење на енергија и аналитика |
| 1.0 | Стандардна прецизност | Општо следење на моќноста |
| 5P / 10P | Ориентиран кон заштита | Поддршка за откривање дефекти |
Тековните трансформатори КТ се широко користени во повеќе сценарија за следење:
Во паметните мрежи, КТ овозможуваат следење на струјата во реално време, помагајќи им на комуналните услуги да ја подобрат ефикасноста и доверливоста.
При изборот на КТ специјално за следење на моќноста, инженерите треба да се фокусираат на:
Преголемите или маломерните КТ често доведуваат до слаба резолуција на мерењето или рана сатурација.
Додека КТ се од суштинско значење, може да се појават предизвици за интеграција:
Решенијата како што се CT со поделени јадра, сопствените големини на прозорци и подобрениот дизајн на изолација помагаат ефикасно да се решат овие предизвици.
КсиФаобезбедува сеопфатен асортиман на производи за струен трансформатор CT дизајнирани за модерни системи за следење на моќноста. Со строга контрола на квалитетот, усогласеност со меѓународните стандарди и флексибилни опции за прилагодување, XiFa поддржува сигурно мерење на струјата во различни индустрии.
КТ обезбедуваат електрична изолација, поголема доверливост за системите со наизменична струја и долгорочна стабилност без активни компоненти.
Да, сè додека вкупниот товар не го надминува номиналниот товар на КТ.
Не. Стандардните КТ работат само со наизменична струја. Мерењето со еднонасочна струја бара Hall-effect или други технологии на сензори.
Во повеќето системи за следење, калибрацијата на секои 3-5 години е доволна, освен ако не е потребна поголема прецизност.
Добро дизајнираниот систем за следење на моќноста не може да функционира без соодветно избраниотСтруен трансформатор КТ. Од подобрување на безбедноста до прецизност на податоците, КТ го формираат столбот на веродостојното мерење на струјата. Ако планирате да надградите или дизајнирате систем за следење,контактирајте со насденес—XiFa е подготвена да испорача сигурни решенија за КТ прилагодени на вашите потреби.
