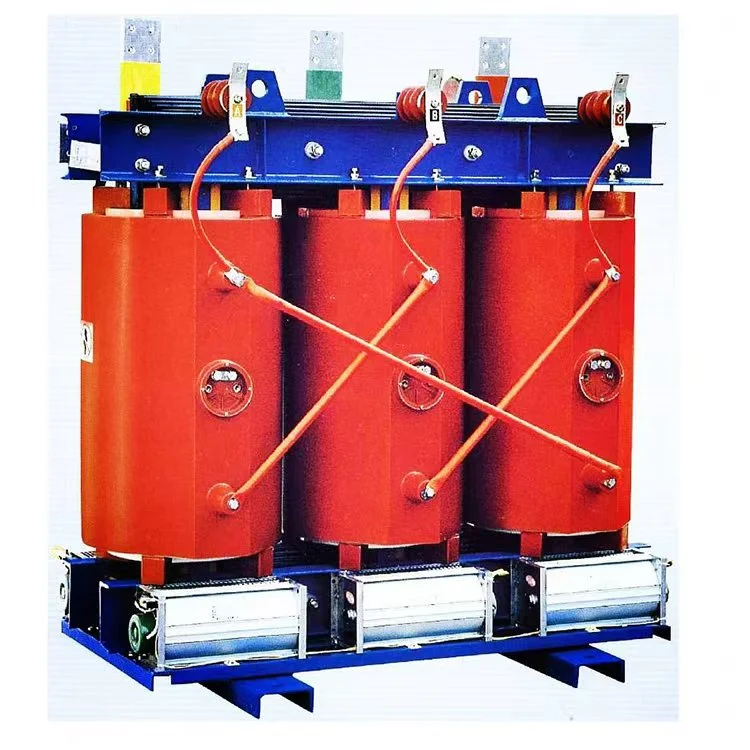

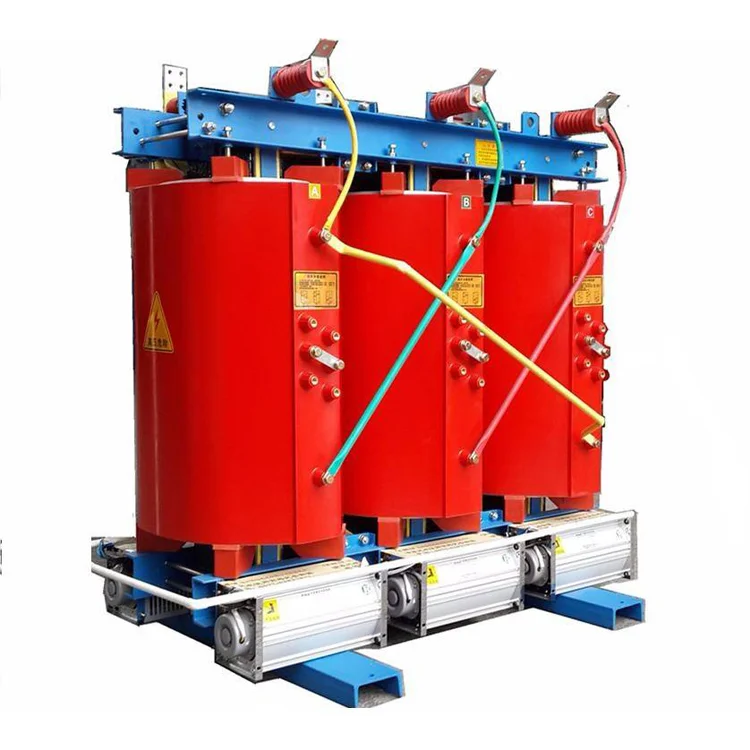

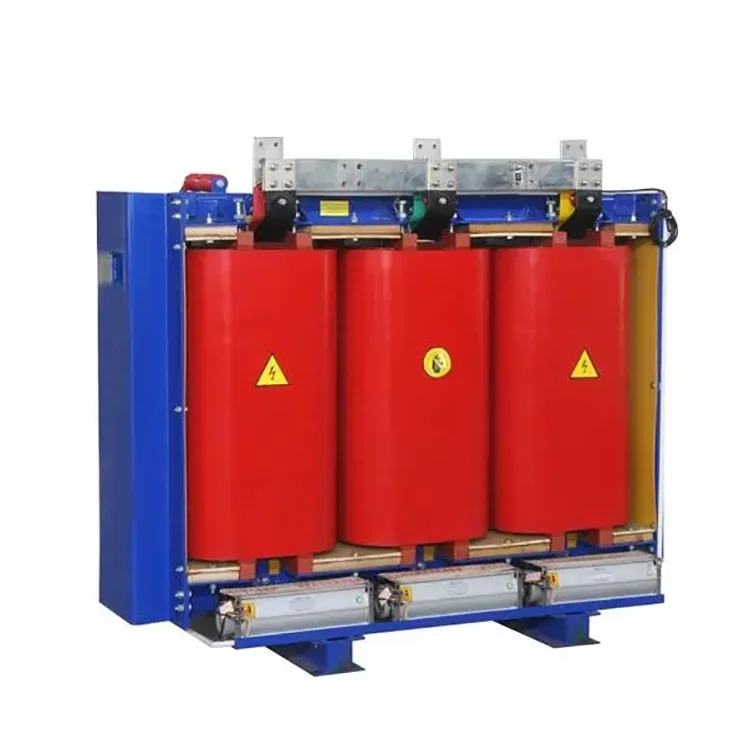

Трансформатор од сув тип од 2500 KVA од 11 до 0,4 KV

Трансформаторот од сув тип 2500 kVA од 11 до 0,4 kV главно се состои од следните компоненти: јадро на трансформаторот, намотки на трансформаторот, изолација на трансформаторот, трансформаторски проводници, уред за ладење на трансформаторот и уред за мерење на температурата.

Калеми

Намотките на трансформаторот од сув тип од 2500 kVA од 11 до 0,4 kV се намотани на машини за намотување со висока прецизност. Нисконапонската намотка усвојува конструкција за намотување со фолија. За трансформаторите со поголем капацитет, се резервирани вентилациони канали. По намотување, се врши вакуумско сушење. Процесот на леење и зацврстување се врши строго во согласност со стандардите на процесот, осигурувајќи дека нема меурчиња или празнини внатре во намотките, што му овозможува на трансформаторот да постигне оптимална работа.

Јадро

Јадрото на оваа серија на трансформатори од сув тип од 2500 kVA од 11 до 0,4 kV е направено од висококвалитетни ладно валани силициумски челични лимови ориентирани кон зрно со висока пропустливост. Усвоени се напредни линии за сечење лимови од силициум челик и техника на натрупување на јадрото на јадрото со 45° целосно свртени чекори. Екстремитетите на јадрото се врзани со еднонасочна лента од стаклени влакна од класа F, а за прицврстување се користи нова структура на влечни плочи без дупки на дупчење на јаремот на јадрото. Површината на јадрото е обложена со епоксидна смола, која го намалува влијанието на флуксот на истекување, ефикасно ја оптимизира дистрибуцијата на магнетното коло и го намалува шумот во јадрото, загубите без оптоварување и струјата без оптоварување. Ова значително го подобрува квалитетот на изгледот на дистрибутивниот трансформатор.

Високонапонско намотување

Високонапонскиот трансформатор од 2500 kVA од 11 до 0,4 kV усвојува сегментирана структура на слоеви, што во голема мера го намалува напонот помеѓу слоевите на намотката. Се формира со вакуумска лиена епоксидна смола со полнење, намалувајќи го внатрешното делумно празнење на намотката и подобрувајќи ги електричните перформанси на серпентина. Изолацијата помеѓу слоевите за намотување користи DMD епоксидна смола предпрегризана ткаенина, што ја зголемува издржливоста на напонот. Површината за намотување е исполнета со мрежеста ткаенина од фиберглас, што ја подобрува цврстината на ударот на серпентина, зголемувајќи ја способноста за отпорност на краток спој на дистрибутивниот трансформатор. Намотката никогаш не се суши или пука.

Нисконапонско намотување:

Нисконапонската намотка прифаќа конструкција од фолија. Радијални канали за ладење се користат во серпентина за да се подобри способноста за дисипација на топлина. Изолацијата помеѓу слоевите на нисконапонската намотка на трансформаторот од сув тип од 2500 kVA од 11 до 0,4 kV користи крпа од епоксидна смола за препрегнување. Краевите се запечатени и кондензиран со епоксидна смола, што резултира со интегрално стврднато формирање.

Параметри на производот:

Производство на опрема

Полуготов производ

Заштитно куќиште IP21

Јадро на трансформаторот

Намотување на трансформаторот

Тест центар

Работилница за намотување
