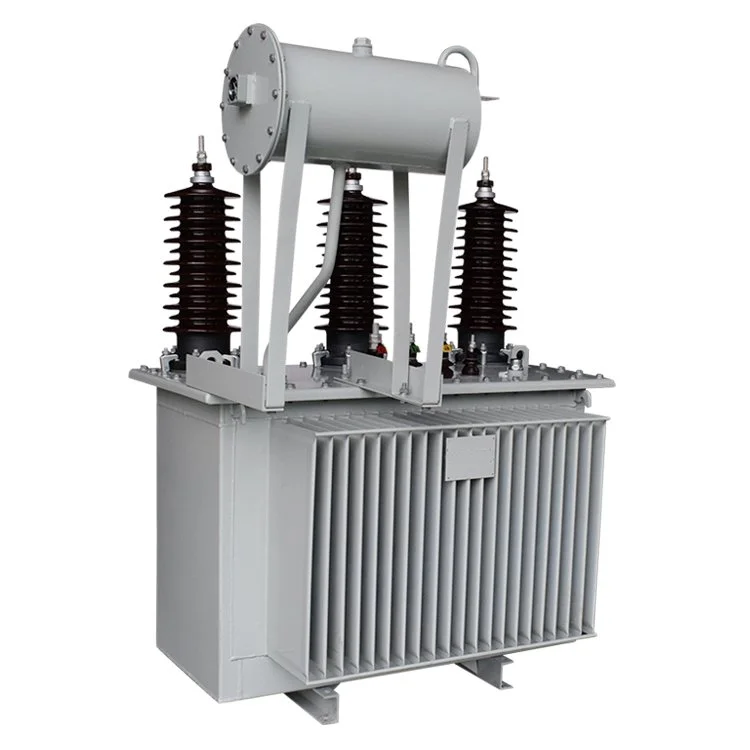

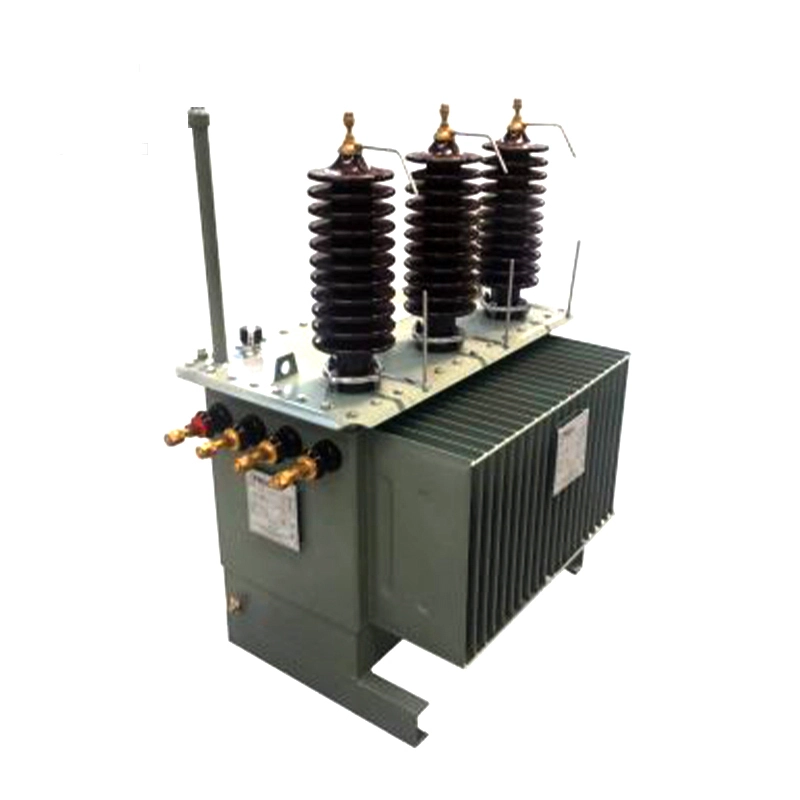

33kv 50kva Трансформатор со две намотки потопени со масло

Пред пуштање во употреба инспекција и тестирање на трансформатори потопени во масло од 33 kv 50 kva

1. Визуелна инспекција на изгледот и структурата

Ќе се изврши сеопфатна визуелна инспекција за да се осигура дека трансформаторот потопен со две намотки со масло од 33 kv 50 kva е без видливи оштетувања, деформации или истекување на масло. Сите надворешни компоненти, вклучувајќи го резервоарот, радијаторите, чаурите и уредот за ослободување од притисокот, треба да се проверат за да се потврди дека се во добра состојба и правилно инсталирани. Сите механички врски треба да се проверат за затегнатост. Дополнително, системот за заземјување треба да се прегледа за да се осигура дека е правилно инсталиран и обезбедува сигурно заземјување, што е од суштинско значење за оперативната безбедност.

2. Тест за отпор на изолација

Тестот за отпор на изолација е клучен метод за проценка на состојбата на системот за изолација на трансформаторот со две намотки потопени со масло од 33 kv 50 kva. Ќе се користи мегоомметар за мерење на отпорот на изолација помеѓу фаза до фаза и исто така помеѓу секоја фаза до земјата. Добиените вредности ќе се споредат со наведените референтни податоци на производителот за да се потврди дека перформансите на изолацијата ги исполнуваат бараните стандарди.

3. Тест на фактор на диелектрична дисипација

Тестот за загуба на диелектрик, кој исто така се нарекува tan δ тест, се користи за да се процени навлегувањето на влага, стареењето на изолацијата или можно делумно празнење во трансформаторот со две намотани масло потопени од 33 kv 50 kva. Со мерење на факторот на диелектрична дисипација може посеопфатно да се процени состојбата на изолационите материјали. Овој тест обично се изведува заедно со тестот за отпорност на изолација за да се добие поцелосна проценка на здравјето на изолацијата.

4. Врти сооднос и верификација на векторска група

Односот на свртувањата на трансформаторот треба да се потврди за да се обезбеди усогласеност со дизајнерските спецификации, кои вклучуваат потврдување на точниот сооднос помеѓу примарниот напон и секундарниот напонски намотки од 33 kv 50 kva два намотани трансформатори потопени со масло. Во исто време, векторската група ќе се провери за да се обезбеди правилно поместување на фазата и правилно поврзување на трифазните намотки, во согласност со барањата на електроенергетскиот систем.

5. Тест без оптоварување

Тестот без оптоварување се спроведува со трансформаторот потопен со масло со две намотки од 33 kv 50 kva, напојуван на примарната страна, додека секундарната страна останува отворена. Целта е да се измери струја без оптоварување и загуби без оптоварување. Овој тест обезбедува важни информации во врска со квалитетот на јадрото, дистрибуцијата на магнетниот тек и симетријата на намотување. Исто така, помага да се идентификуваат можните абнормалности во магнетното коло.

6. Тест за краток спој

За време на тестот за краток спој, намален напон се применува на примарното намотување на напонот, додека секундарното напонско намотување е кратко споено, што овозможува мерење на импедансата на краток спој и загубите на оптоварување. Тестот обезбедува вредни податоци за перформансите на трансформаторот со два навивачки потопени со масло од 33 kv 50 kva под услови на оптоварување, што вклучува термичко однесување, способност да издржи краток спој и механичка цврстина на намотките.

7. Анализа на квалитетот на маслото и инспекција на нивото на маслото

За два трансформатори потопени со масло за намотување од 33 kv 50 kva, состојбата на изолационото масло директно влијае на оперативните перформанси и работниот век. Пред пуштањето во употреба, се земаат примероци од масло за лабораториска анализа за да се проверат параметрите како што се содржината на влага, киселоста и нивото на нечистотија. Сите резултати треба да се усогласат со важечките стандарди. Дополнително, нивото на маслото во резервоарот треба да се провери за да се осигура дека е во потребниот опсег, гарантирајќи ефективно ладење и изолација за време на работата.

Накратко, мора да се завршат серија строги инспекции и тестови пред да се стави во употреба трансформаторот со две намотки потопени со масло од 33 kv 50 kva. Овие процедури обезбедуваат стабилни перформанси, оперативна безбедност и долгорочна доверливост. Соодветното тестирање пред пуштање во употреба не само што го намалува ризикот од потенцијални дефекти, туку и обезбедува цврста основа за безбедно и ефикасно долгорочно работење на трансформаторот со две намотки потопени со масло од 33 kv 50 kva.

Техничка спецификација:
