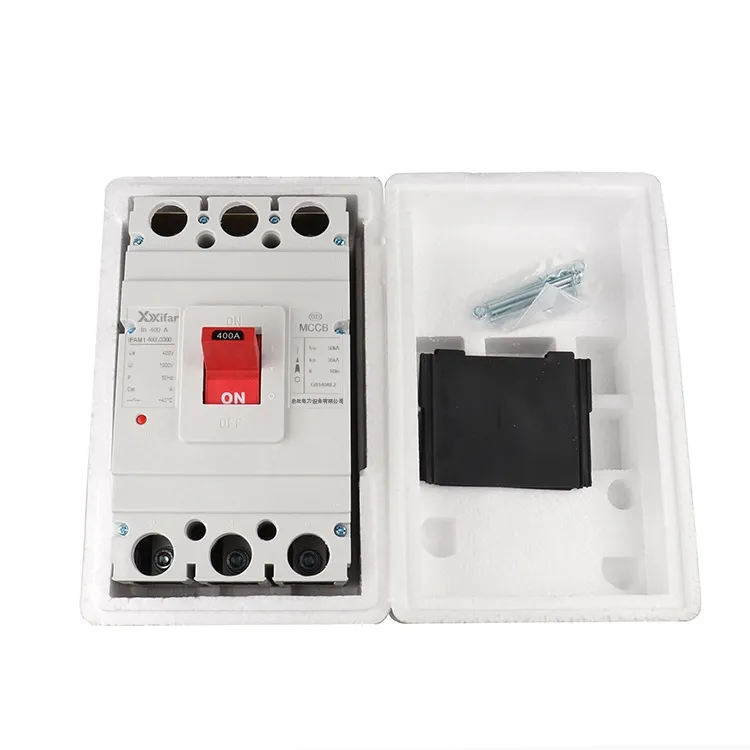

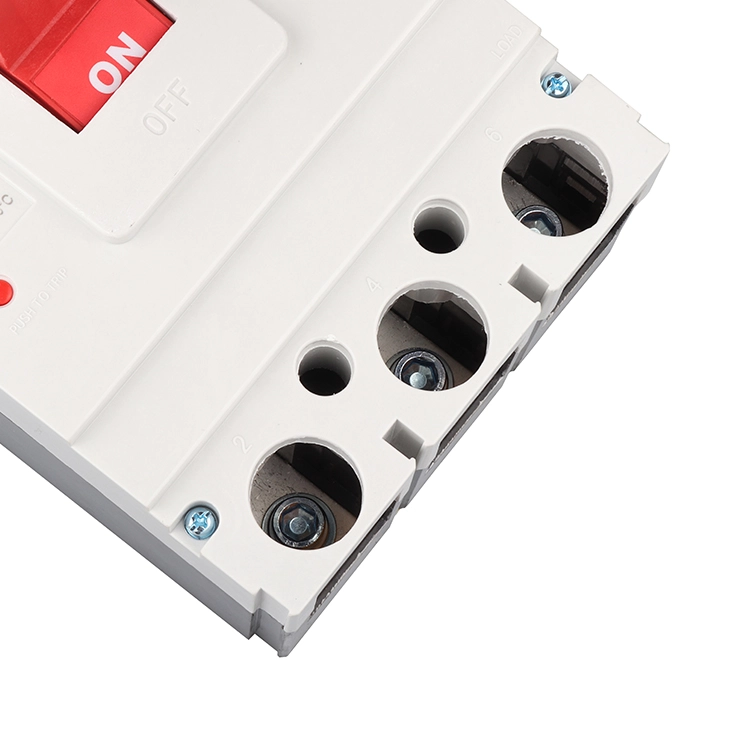

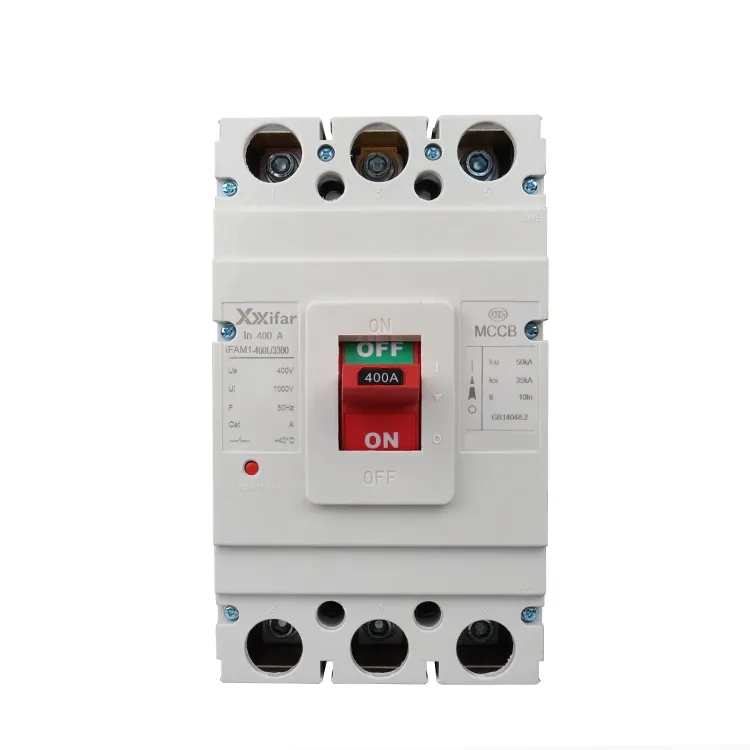

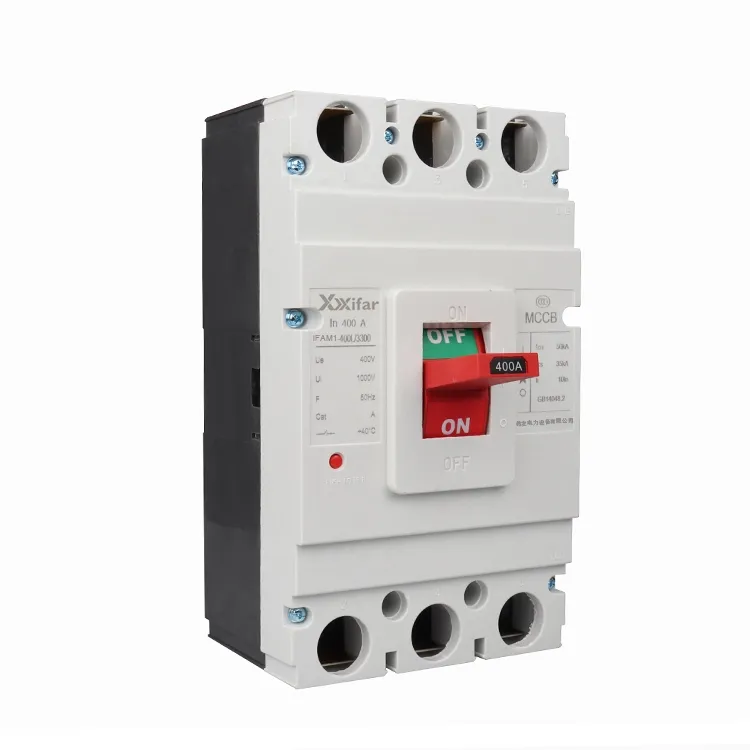

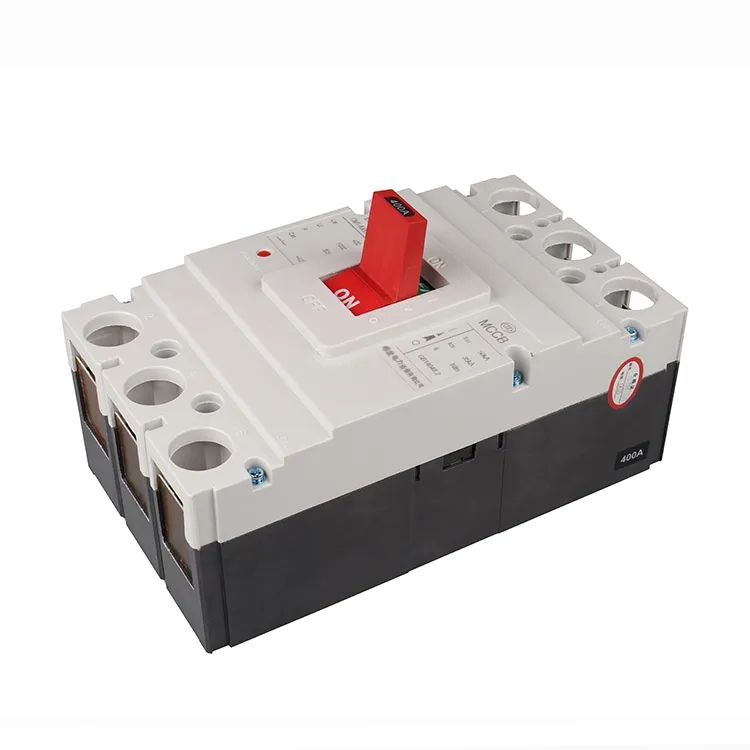

400a 3p Mccb Преклопник со затворен обликуван случај

Прекинувач од 400a 3p mccb затворен обликуван случај е тип на прекинувач со обликувано изолационо куќиште и воздушна изолација. Најчесто се инсталира и се применува во нисконапонски дистрибутивни системи за да ги прекине или изолира и нормалните струи и струите на дефект во номиналниот опсег, што помага да се заштитат каблите и електричната опрема. Вообичаените методи на исклучување за прекинувачот со затворено обликувано куќиште од 400a 3p mccb вклучуваат само магнетни, термомагнетни и електронски единици за патување.

Само магнетното патување работи само при услови на краток спој. Со други зборови, 400a 3p mccb прекинувачот со обликувана кутија се активира само кога ќе се појави дефект, како што е краток спој. Овој тип често се користи во кола за грејачи или во моторни кола каде што веќе е обезбедена посебна заштита од преоптоварување.

Единиците за термичко магнетно патување реагираат и на кратки споеви и на постојана струја. Ако струјата надмине 400 А за одреден период или дојде до краток спој, прекинувачот 400a 3p mccb во обликувана кутија ќе се исклучи. Бидејќи комбинира два заштитни механизми, понекогаш се нарекува комбинирано или двојно патување на 400a 3p mccb затворен прекинувач со обликувана кутија, што вообичаено се применува во општата дистрибуција на енергија.

Електронските единици за патување претставуваат понапредно и позрело решение. Со овој тип, параметрите како што се магнетното подигање, термичките поставки и доцнењето на исклучувањето може да се прилагодат, со што 400a 3p mccb прекинувачот во обликувана кутија е погоден за поширок опсег на апликации. Сепак, оваа дополнителна флексибилност обично доаѓа со повисока цена.

Во прилог на овие типови, постојат и обликувани кола прекинувачи специјално дизајнирани за заштита на моторот. За такви апликации, поставката за магнетно патување е типично повисока, што е повеќе од десет пати од номиналната струја, така што прекинувачот на колото во обликуваниот случај може да ја издржи високата струја на налет при стартување на моторот без непотребно исклучување, додека сепак обезбедува заштита при услови на дефект.

400a 3p mccb ограден параметар прекинувач со обликувана кутија:

Функции на 400a 3p mccb прекинувач со обликувано куќиште додатоци

Додатоците ги прошируваат и ги надополнуваат основните функции на 400a 3p mccb ограден прекинувач со обликувана кутија. Тие додаваат опции за контрола и ги подобруваат функциите за заштита за да ги направат интегрален дел од уредот. Вообичаените додатоци на 400a 3p mccb затворен прекинувач со обликуван куќиште вклучуваат помошни контакти, контакти за аларм, единици за шант, ослободување под напон, моторни оператори и надворешни ротирачки рачки.

1) Помошни контакти

Помошните контакти главно се користат за да покажат дали прекинувачот со затворен обликуван футрола 400a 3p mccb е отворен или затворен, но тие не покажуваат дали дошло до прекин на дефект. Тие се поврзани со контролното коло. За прекинувачите со обликувани куќишта, со големина на рамка од 400А и погоре, достапни се конфигурации од два нормално отворени и два нормално затворени контакти со топлинска струја од околу 6А. Големината на рамката од 100 А вообичаено користи единечен контакт за промена на прекин, додека 225А и 250А и за усвојување на структура за контакт со мост со конвенционална топлинска струја од околу 3А.

2) Контакти за аларм

Контактите за аларм се дизајнирани да сигнализираат кога прекинувачот 400a 3p mccb со затворена лиена футрола се активира автоматски поради дефекти како што се преоптоварување, краток спој или недоволно напон. Нивната работна струја е генерално AC 380V на 0,3A или DC 220V на 0,15A, но вообичаено не надминува 1A. Сепак, топлинската струја обично паѓа во опсег од 1 до 2,5 А.

3) Единица за патување со шант

Единицата за патување со шант овозможува далечински да се отвори прекинувачот 400a 3p mccb со затворено обликувано куќиште. Неговиот работен напон може да биде независен од напонот на главното коло. Наменет е за кратко време, а времето на напојување на серпентина вообичаено не треба да надминува една секунда, инаку серпентина може да се оштети.

За да се спречи изгорување на серпентина, микропрекинувач е поврзан во серија со калем за шант. Кога серпентина се напојува, арматурата се привлекува, што предизвикува микропрекинувачот да се промени од нормално затворена во нормално отворена состојба. Ова го прекинува контролното коло, па дури и ако копчето за притискање се држи притиснато, серпентина нема да остане под напон. Овој дизајн ефикасно ја штити серпентина од прегревање. Откако прекинувачот 400a 3p mccb со затворен обликуван куќиште се ресетира и повторно ќе се затвори, микропрекинувачот се враќа во својата нормално затворена положба. Единиците за патување со шант се достапни во различни контролни напони и фреквенции за да одговараат на различни апликации.

4) Под Ослободување на напон

Ослободувањето под напон се користи за заштита на кола и опрема за напојување од нисконапонски услови. Неговиот серпентина е поврзан со страната за напојување на прекинувачот со обликувано куќиште, а прекинувачот може да се затвори само кога серпентина е напојувана. Ако напонот е премногу низок, прекинувачот 400a 3p mccb со затворена лиена кутија не може да се затвори. Важно е да се осигурате дека напонот на системот се совпаѓа со номиналниот напон на ослободувањето под напон. Опсегот на работа е вообичаено помеѓу 70% и 35% од номиналниот напон. Овие уреди се исто така достапни во различни рејтинзи и фреквенции на напон за различни апликации.

5) Механизам на мотор-оператор

Моторните оператори се користат за автоматско и далечинско затворање и отворање на прекинувачите. Постојат два главни типа, кои се моторни и електромагнетни. Механизмите со мотори обично се користат за прекинувачи со обликувани куќишта MCCB со големина на рамка од 400А и погоре, додека електромагнетните оператори се посоодветни за MCCB со оцена 225А и подолу.
