A Currент трансформатор (КТ)е критична компонента во современите електрични и енергетски системи, што овозможува точно мерење на струјата, заштита на системот и следење на енергијата без директен електричен контакт. Изборот на вистинскиот КТ е од суштинско значење за обезбедување на безбедност, точност и долгорочна доверливост на системот.
Во овој детален водич, истражуваме како работат струјните трансформатори, различните типови на КТ, клучните критериуми за избор, класите на точност, најдобрите практики за инсталација и апликациите од реалниот свет. Без разлика дали дизајнирате индустриски електроенергетски систем, го надградувате следењето на енергијата или избирате CT за заштитни релеи, овој напис ќе ви помогне да донесете информирана одлука.
A Струен трансформатор (КТ)е инструмент трансформатор дизајниран да ги намали вредностите на високата наизменична струја (AC) на пониско, стандардизирано ниво што може безбедно да се мери или следи со мерачи, заштитни релеи или контролни уреди.
КТ се широко користени во:
Со користење на електромагнетна индукција, КТ обезбедува електрична изолација помеѓу високонапонските кола и опремата за мерење со низок напон, што значително ја подобрува безбедноста на системот.
Принципот на работа на струјниот трансформатор се заснова наФарадејовиот закон за електромагнетна индукција. Кога струјата тече низ примарниот проводник, таа генерира магнетно поле околу јадрото. Овој магнетен флукс предизвикува пропорционална струја во секундарното намотување.
На пример, КТ оценет на1000А:5Аконвертира 1000 ампери примарна струја во податливи 5 ампери за мерните инструменти.
КТ на прозорците имаат кружен отвор низ кој минува примарниот проводник. Тие се компактни, сигурни и најчесто се користат во разводни и дистрибутивни панели.
КТ со поделено јадро може да се инсталираат без исклучување на примарниот проводник, што ги прави идеални за доградба на постоечки системи и енергетски контроли.
КТ од типот на шипки користат вграден примарен проводник и се дизајнирани за апликации со висока струја со одлична механичка сила.

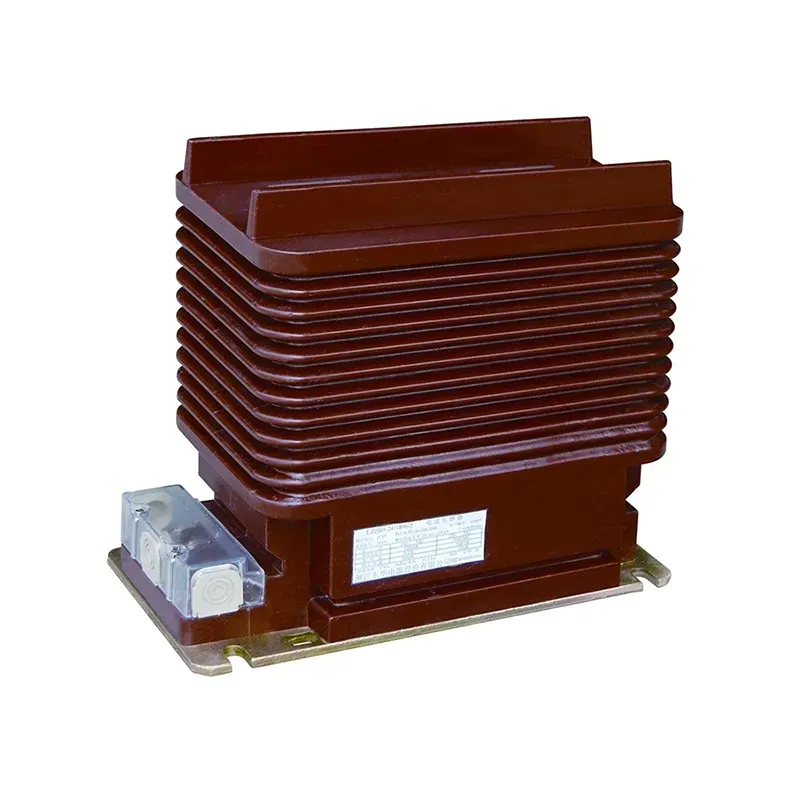

Овие КТ вклучуваат повеќекратни вртења на примарното намотување и се користат за апликации за мерење со мала струја и висока точност.
Изборот на вистинскиот КТ бара балансирање на перформансите, безбедноста и трошоците. Подолу се најважните критериуми што треба да се земат предвид:
Изберете CT со примарна ознака на струја што одговара или малку ја надминува максималната работна струја на вашиот систем.
Класата на точност одредува колку прецизно КТ ја репродуцира примарната струја. Ова е особено критично за системите за наплата и заштита.
Оптоварувањето се однесува на вкупното оптоварување (во VA) поврзано со секундарниот КТ. Надминувањето на номиналниот товар ја намалува прецизноста и може да предизвика прегревање.
Производителите какоКсиФаобезбедете приспособени решенија за КТ за да одговараат на специфичните системски барања, обезбедувајќи оптимални перформанси и долгорочна доверливост.
Класите на точност ја дефинираат дозволената грешка на КТ под одредени услови.
Изборот на точната класа на точност обезбедува усогласеност со стандардите како што се IEC и IEEE, истовремено одржувајќи ја ефикасноста на системот.
Во модерните енергетски инфраструктури, КТ играат витална улога во овозможувањето интелигентно следење и предвидливи стратегии за одржување.
Правилната инсталација е од суштинско значење за да се обезбеди безбедно и прецизно работење на КТ.
Неправилната инсталација може да доведе до опасни пренапони и неточни отчитувања.
| Тип на КТ | Главна предност | Типична апликација |
|---|---|---|
| КТ на прозорецот | Компактен и економичен | Панели на разводни уреди |
| Сплит јадро КТ | Лесна инсталација | Енергетско доградување |
| КТ од типот на шипки | Висок струен капацитет | Трафостаници |
| КТ на рана | Висока точност | Мерење со ниска струја |
Секундарниот КТ со отворено коло може да генерира опасно високи напони, што претставува сериозен безбедносен ризик и потенцијално оштетување на опремата.
Традиционалните КТ се дизајнирани само за наизменична струја. За мерење на еднонасочна струја, потребни се сензори со ефект на сала.
Со соодветни услови за инсталација и работа, висококвалитетниот КТ може да трае 20-30 години или повеќе.
Не мора. Поголемата точност ја зголемува цената. Класата на точност треба да одговара на вистинските барања на апликацијата.
Избор на правотоСтруен трансформатор (КТ)е клучен чекор во дизајнирањето безбедни, ефикасни и сигурни електрични системи. Со разбирање на типовите на КТ, класите на точност и барањата за примена, инженерите и дизајнерите на системот можат значително да ги подобрат перформансите и да ги намалат оперативните ризици.
