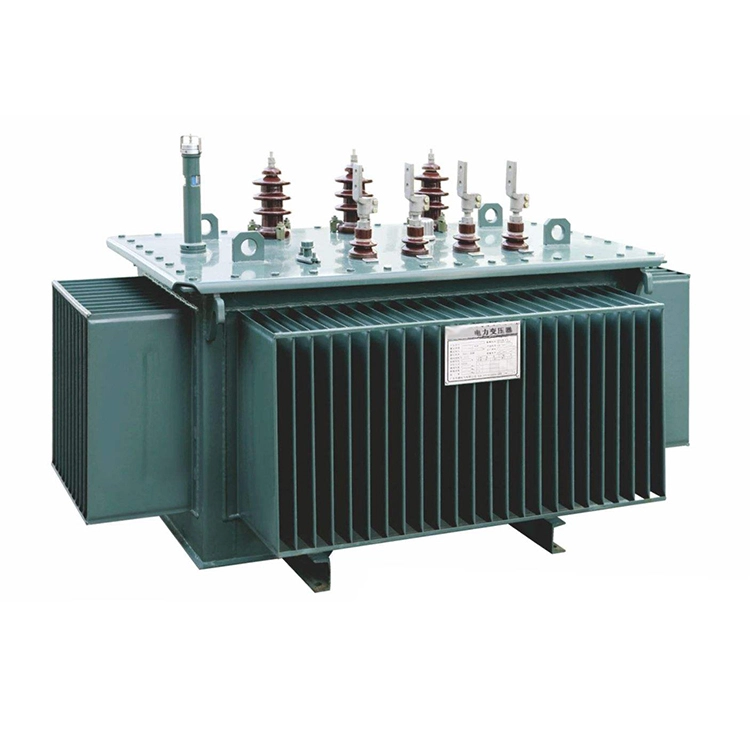

Трансформатор од 400v до 11kv Степен Пол 500kva

Куќиштето од 400v до 11kv трансформаторот за нагорен столб 500kva е изработено од висококвалитетен ладно валан челик или нерѓосувачки челик. Клучните делови автоматски се заваруваат со напредна опрема, а потоа се проверуваат со ласерска технологија за да се обезбеди цврсто заварување и да се елиминира ризикот од истекување на маслото. По подложување на строг третман со топло поцинкување, облогата има силна отпорност на корозија и може ефикасно да заштити од ерозија на ветер и дожд, солена магла и индустриско загадување. Неговиот целосно запечатен дизајн целосно го изолира јадрото на трансформаторот со нагорен столб од 500 kva 400v до 11 kv од надворешниот воздух. Ова не само што овозможува работа без одржување туку и значително го одложува стареењето на изолационите материјали.

Со користење на бакарна фолија за намотување на нисконапонските намотки и високопрецизна ламинирана железна структура на јадрото, намотките на трансформаторот на столбот од 500 kva 400v до 11 kv се дизајнирани да бидат исклучително цврсти, способни ефикасно да се спротивстават на огромните радијални и аксијални сили што се создаваат при кратките споеви, кои не предизвикуваат координамички сили. Овој 500kva 400v до 11kv трансформатор за покачување подложува на ригорозни тестови за краток спој во согласност со меѓународните стандарди како што е IEEE. Можеме да обезбедиме соодветни извештаи за тестирање за да ја покажеме оперативната способност на нашиот производ под екстремни услови.

Технички параметар:

П: При засилување на 400V нисконапонско напојување на 11kV за поврзување со мрежа или пренос на долги растојанија, се избира трансформатор за појачан столб од 400v до 11kv 500kva . Кои технички фактори треба да се земат предвид го вклучуваат опсегот на регулација на напонот, групата на поврзување, напонот на импедансата, нивото на изолација?

О: За трансформаторот на столб од 400v до 11kv 500kva, клучните технички фактори се следниве: Препорачаниот опсег за регулација на напонот е прилагодување на напонот без оптоварување од ±2×2,5% на високонапонската страна за да се компензираат флуктуациите на напонот на страната со низок напон. Групата за поврзување треба да биде избрана како Dyn11, користејќи ја триаголната намотка за потиснување на хармониците и намотката ѕвезда за да обезбеди заземјување во неутрална точка. Стандардот за напон на импеданса е 4%, што може да го балансира падот на напонот и струјата на дефект. Во однос на нивото на изолација, високонапонската страна мора да исполнува 35 kV за нормална фреквенција и 75 kV за молскавичен импулс. Растојанието на лазење на отворено не треба да биде помало од 275 mm за да се обезбеди безбедно работење во загадени средини и средини со удари од гром.

Главни делови на трансформатори монтирани на пол

Предна монтажа тип LV DB

Пол линија Хардвер

Трансформатор монтиран на пол

Тип на странична монтажа LV DB

Производство на опрема

Машина за намотување на фолија

Единица за полнење масло

Трансформаторска печка и единица за лиење

Трансформаторска печка

Центар за тестирање

Трансформатори во обработка

Трансформатор при сушење

Трансформатор во ликвидација 2

Трансформатор во ликвидација

Трансформерот е склопен
