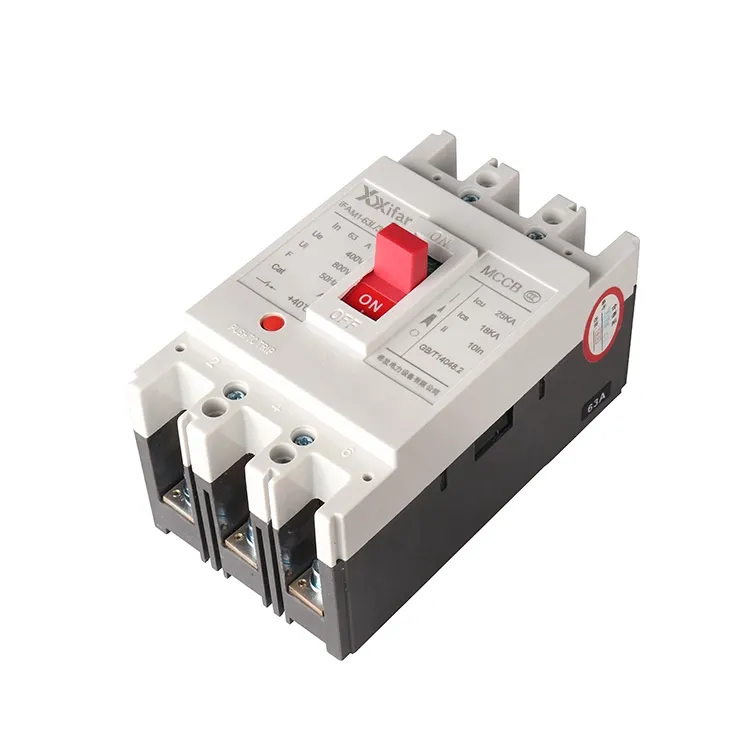

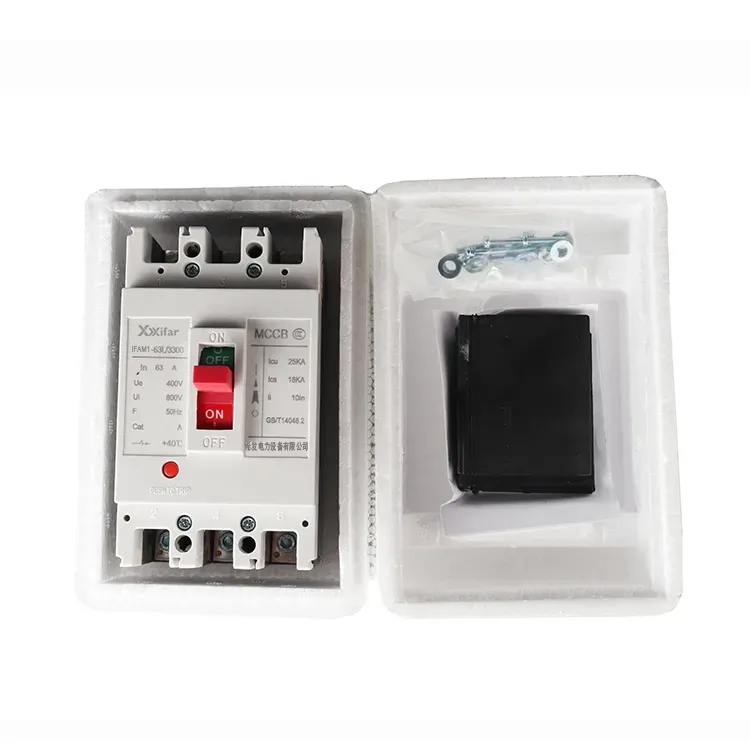

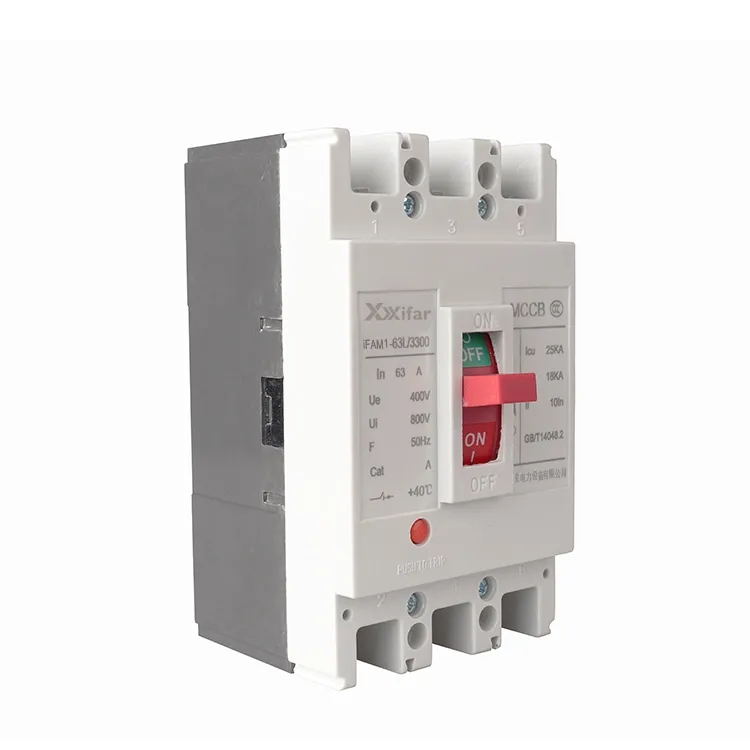

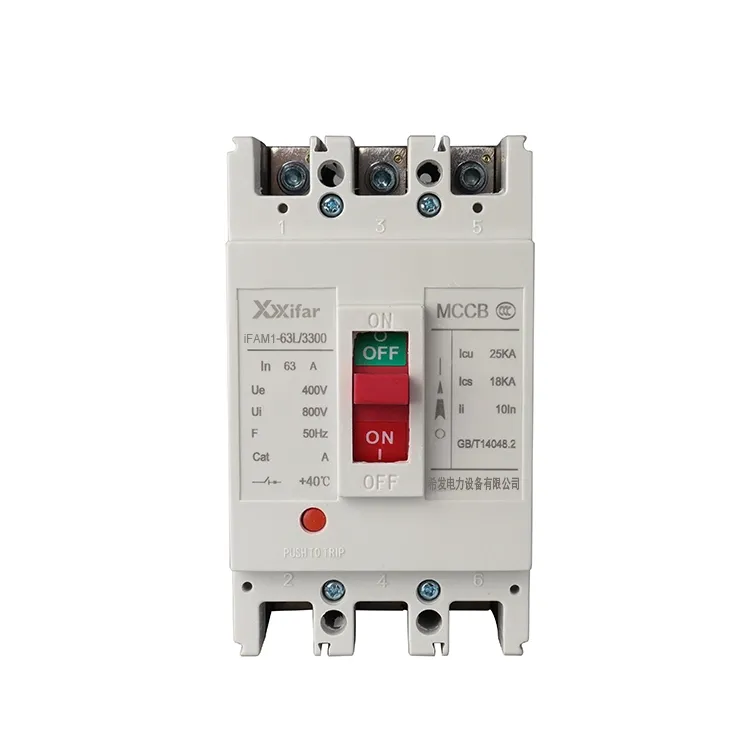

63a 3p леано куќиште прекинувач

Работни принципи на 63a 3p обликувани автоматски прекинувачи

(1) Тековно сензор и прекин

Внатре во 63a 3p обликуваниот прекинувач на куќиштето, сензорен елемент ја следи струјата што тече низ колото. Кога струјата се зголемува над претходно поставеното ниво, таа генерира магнетна сила што го активира механизмот за исклучување. Тоа предизвикува брзо отворање на контактите и прекинување на колото, врз основа на принципот на електромагнетно дејство.

(2) Термичка заштита

Во услови на преоптоварување, термичкиот елемент на 63a 3p обликуван автоматски прекинувач се загрева. Биметална лента се наведнува како што се зголемува температурата, што пак го ослободува механизмот за патување и го исклучува главното коло. Ова го спречува прегревањето и го намалува ризикот од пожар предизвикан од продолжена над струја.

(3) Исклучување под напон и шант

Кога напонот на напојување паѓа под одредено ниво, арматурата во ослободувањето под напон паѓа, активирајќи го механизмот за исклучување и отворајќи го колото. Дополнително, кога уредот за исклучување на шантот е вклучен, неговата арматура се повлекува и исто така го активира истиот механизам за исклучување, исклучувајќи го главното коло.

Главни функции на прекинувачите од 63a 3p обликувани куќишта

(1) Заштита од краток спој

Во случај на краток спој, струјата нагло се зголемува до многу висока вредност. Автоматскиот прекинувач со обликуван случај од 63a 3p реагира речиси моментално, што го отвора колото за да ја заштити опремата од силен електричен стрес.

(2) Заштита од преоптоварување

Ако струјата на оптоварување ја надмине номиналната вредност за одреден временски период, прекинувачот со калап на куќиштето 63a 3p автоматски ќе се исклучи. Тоа помага да се спречи прегревање и оштетување на жиците и поврзаната опрема.

(3) Автоматско исклучување

Секогаш кога ќе се појави дефект, прекинувачот со обликуван случај од 63a 3p може да го прекине напојувањето без рачна интервенција. Покрај тоа, функцијата игра важна улога во заштитата и на опремата и на персоналот во електричниот систем.

63a 3p лиен прекинувач на куќиште Параметар:

Разликата помеѓу 63a 3p обликуван автоматски прекинувач и минијатурни прекинувачи

1. Капацитет за прекин на краток спој:

Има јасна разлика во способноста за прекин на дефект. Автоматските прекинувачи со обликувани куќишта 63a 3p обично нудат врвен капацитет на прекин од околу 36kA до 120kA на 400V, додека 63a 3p минијатурните прекинувачи обично се оценети во опсег од 6kA до 10kA.

2. Прилагодливост на заштитните карактеристики:

Со 63a 3p MCCB, заштитата од преоптоварување и краток спој може да се постави независно, а вредностите на патувањето може да се прилагодат рачно. Електронските единици за патување дури можат да обезбедат повеќестепена заштита. Спротивно на тоа, 63a 3p MCB има фиксни заштитни карактеристики, кои користат комбиниран термички магнетен механизам со стандардни кривини B, C или D што не можат да се прилагодат.

3. Инсталација и механичка сила:

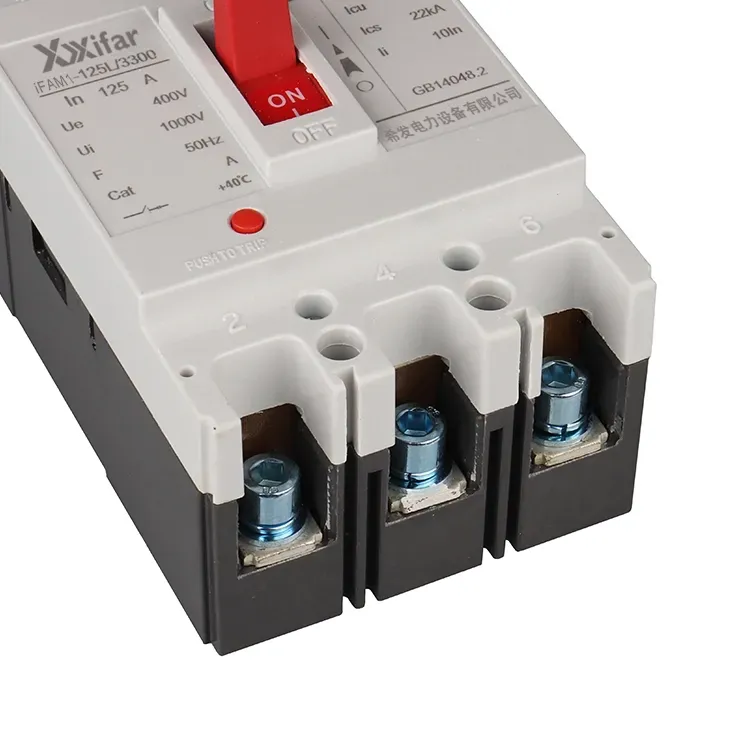

Прекинувачите со калап од 63a 3p обично се монтираат со помош на завртки за да се обезбеди посигурна врска. Ги прави погодни за апликации со поголема струја и средини со вибрации. 63a 3p MCB, од друга страна, се дизајнирани за брза инсталација на стандардни DIN шини од 35 mm, што е погодно, но нуди помала механичка робусност.

4. Типични апликации:

63a 3p MCCB се широко користени во индустриски системи за дистрибуција на електрична енергија, заштита на моторот и кола на доводници на секундарни или терциерни нивоа. Сепак, 63A 3P MCB се главно наменети за конечни дистрибутивни кола, како што се осветлување и приклучоци за приклучоци во станбени или комерцијални инсталации.
