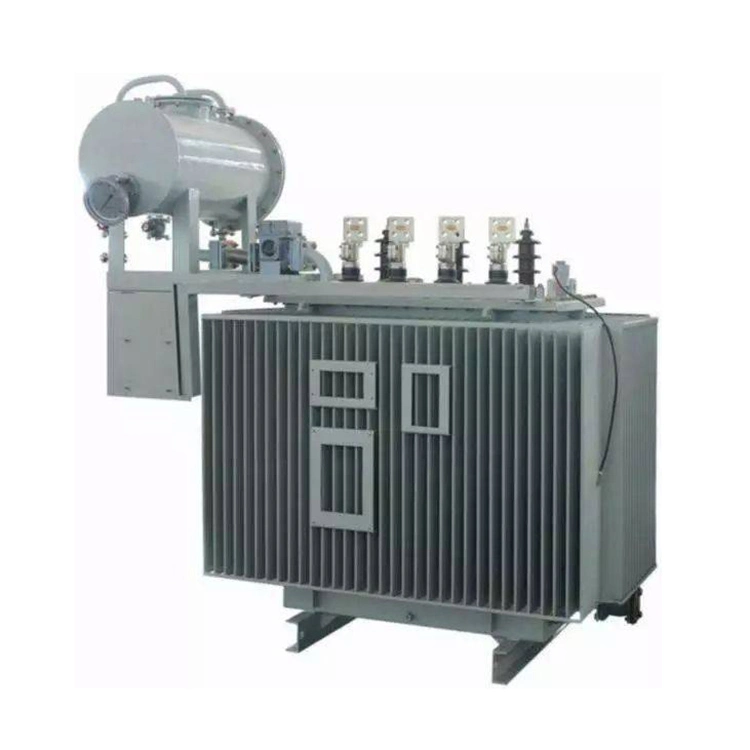

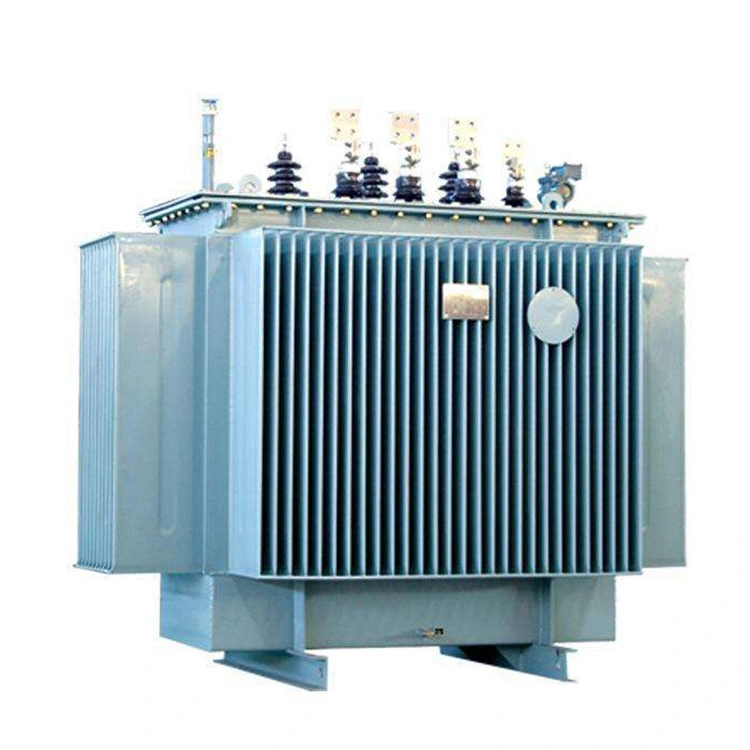

800kva 10kv Степен трансформатор исполнет со масло

Енергетските трансформатори наполнети со масло од 800 kva 10 kv широко се користат во електроенергетските системи за трансформација на напон и дистрибуција на енергија. Користејќи го принципот на електромагнетна индукција, тие ги зголемуваат или намалуваат нивоата на напон за да ги задоволат барањата на различните мрежи за напојување и крајните корисници. Поради нивната доверлива изведба на изолација и ладење, енергетските трансформатори наполнети со масло од 800 kva од 10 kv најчесто се инсталираат во трафостаници, индустриски капацитети, комерцијални објекти и земјоделски електроенергетски системи.

1. Работен принцип и главни компоненти

Примарните компоненти на енергетскиот трансформатор од 800 kva 10 kv наполнет со масло се магнетното јадро, намотките, изолационото масло и склопот на резервоарот.

Јадрото генерално е произведено од висококвалитетни силиконски челични ламинации ориентирани кон зрнести зрнца или структури на јадро на рани за да се минимизираат загубите на хистерезата и виртуелната струја. Намотките, кои можат да бидат направени од бакарни или алуминиумски проводници во зависност од барањата на дизајнот, се состојат од високонапонски и нисконапонски намотки наредени за да го постигнат потребниот сооднос на трансформација.

Резервоарот на трансформаторот е исполнет со изолационо минерално масло, кое извршува две основни функции. Прво, обезбедува електрична изолација помеѓу деловите со напојување и заземјените компоненти. Второ, делува како медиум за ладење со пренесување на топлината подалеку од намотките и јадрото преку природна циркулација на маслото. Во стандардните ONAN системи за ладење, топлината се пренесува од маслото до ѕидовите на резервоарот, а потоа се расфрла во околниот воздух.

Куќиштето е дизајнирано да обезбеди заштита од случаен контакт со делови под напон и навлегување на туѓи предмети, што обезбедува безбедно и сигурно работење во нормални услови на услуга.

2. Карактеристики на изведба и типични апликации

Енергетските трансформатори од 800 kva 10 kv наполнети со масло се достапни во широк опсег на оценки, од мали дистрибутивни единици до големи енергетски трансформатори што се користат во преносните мрежи. Вообичаените размери на дистрибутивни трансформатори се движат од 100 kVA до 2500 kVA, со типични комбинации на напон како што се 10 kV/0,4 kV, 11 kV/0,415 kV.

Клучните електрични параметри генерално вклучуваат: номинален капацитет на моќност, оценки на примарниот и секундарниот напон, напон на импеданса, без загуба на оптоварување, загуба на оптоварување, фреквенција.

Енергетските трансформатори наполнети со масло од 800 kva 10 kv се дизајнирани да работат сигурно на амбиентални температури кои се движат од приближно -25 °C до +40 °C, за да ги направат погодни за различни климатски услови. Нивната трофазна конфигурација е широко прифатена во индустриските и комуналните електроенергетски системи, додека усогласеноста со важечките стандарди за електромагнетна компатибилност помага да се минимизираат пречките со блиската опрема.

3. Предности и безбедносни карактеристики

Една од главните предности на енергетските трансформатори наполнети со масло од 800 kva 10 kv е нивната одлична изолација и способност за ладење. Трансформаторското масло поседува многу поголема диелектрична јачина од воздухот, што овозможува компактен дизајн додека одржува соодветни електрични празнини. Во исто време, маслото ефикасно ја апсорбира и пренесува топлината создадена за време на работата, што придонесува за поголема ефикасност и подолг работен век.

Маслото, исто така, обезбедува заштитна бариера од влага, што го намалува ризикот од влошување на изолацијата во влажни средини. Тоа ги прави енергетските трансформатори од 800 kva 10 kv полни со масло особено погодни за надворешни инсталации и локации изложени на различни временски услови.

За да се подобри оперативната безбедност, трансформаторите со моќност од 800 kva од 10 kv се опремени со заштитни уреди како што се вентили за ослободување на притисокот. Во случај на внатрешен дефект што предизвикува прекумерно зголемување на притисокот во резервоарот, вентилот автоматски го ослободува притисокот за да спречи механичко оштетување. Во зависност од рејтингот и примената на трансформаторот, дополнителните системи за заштита може да вклучуваат индикатори за нивото на маслото, уреди за следење на температурата, релеи Бухолц и системи за откривање гас.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. може и да ги приспособи основните конфигурации, материјалите за намотување и механичките аранжмани за да се приспособат на специфичните ограничувања за инсталација или оперативни барања.

Техничка спецификација:

Работилница

Опрема

Тест
