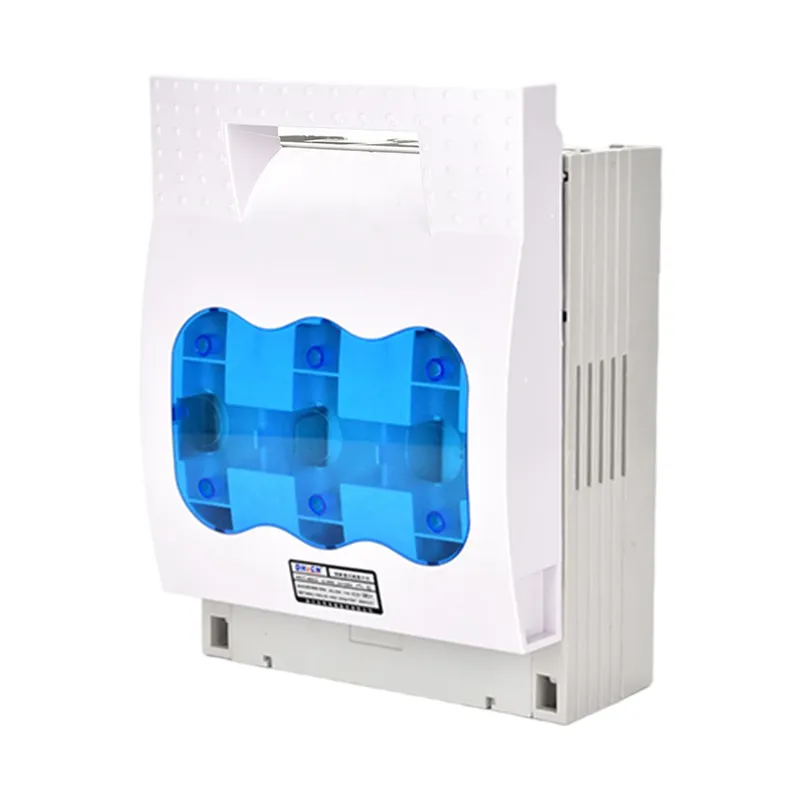

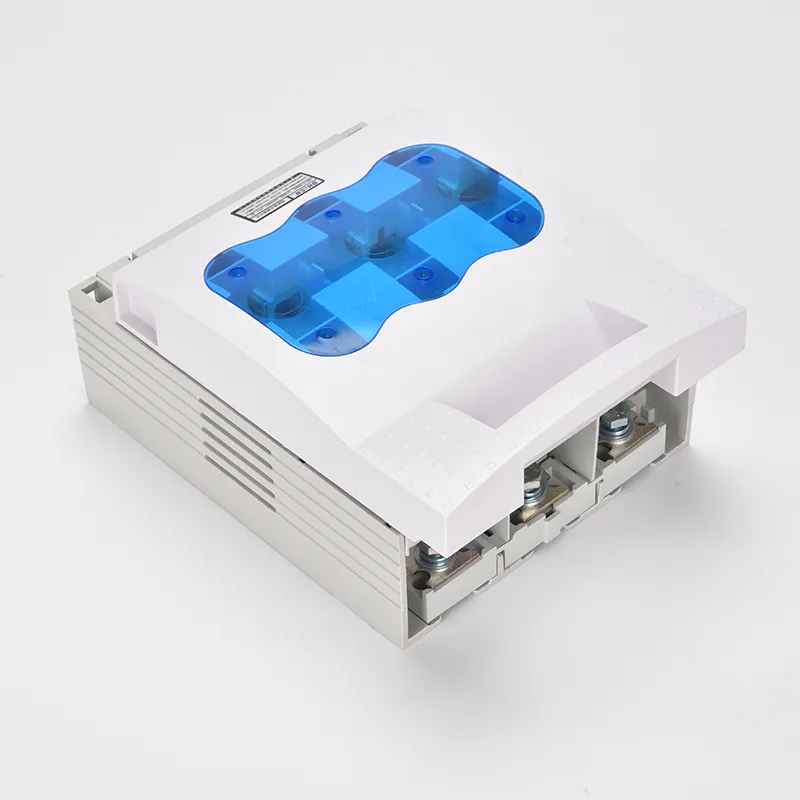

Електричниот прекинувач на нисконапонски осигурувачи, исто така познат како изолатор од типот на осигурувачи, паметно ги комбинира функциите на прекинувачот за исклучување и осигурувачот, што го прави критична компонента во панелите за дистрибуција на енергија со низок напон. Неговиот елемент на осигурувачот е дизајниран да ги прекинува струите на дефектот брзо, обезбедувајќи ја безбедноста на колото, додека прекинувачот со нож е специјално наменет за прекинувачки операции под услови без оптоварување и не може да ги прекине струите на струја при нормална работа. Оваа уникатна комбинација го позиционира споениот прекинувач за исклучување како сигурен чувар на заштитата на колото.

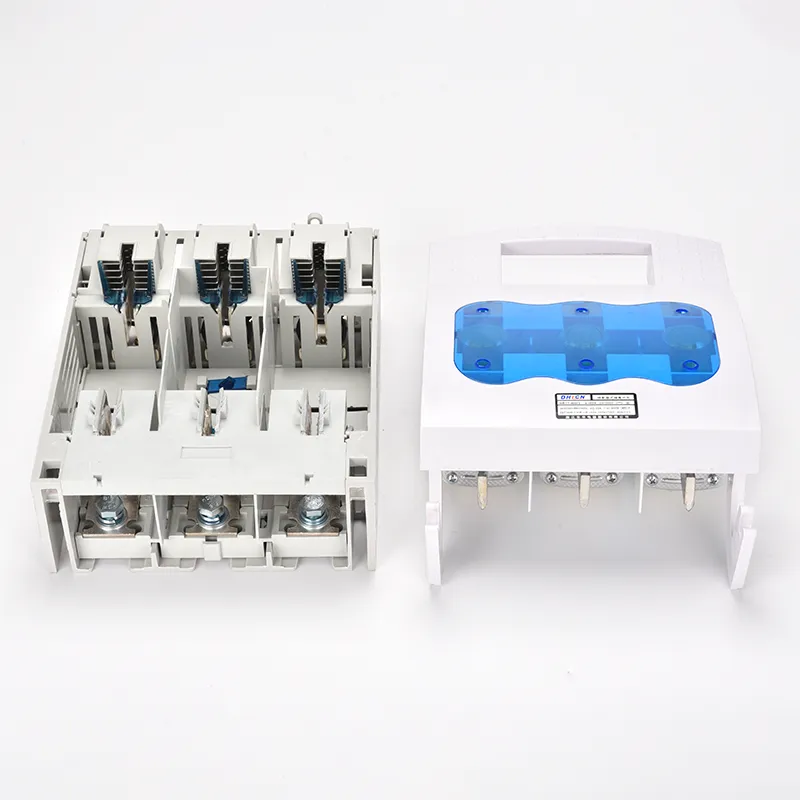

Кога прекинувачот е затворен, механизмот со нож, преку добро дизајниран систем за поврзување, обезбедува цврст контакт помеѓу осигурувачот и собирницата, овозможувајќи непрекинат проток на струја. Спротивно на тоа, кога е потребно исклучување, истиот едноставен механизам безбедно го одвојува осигурувачот од напојуваната шина, овозможувајќи брз прекин на колото. Овој прецизен механички дизајн е она што му овозможува на споениот прекинувач за исклучување да работи непречено и сигурно додека ги менува состојбите на колото.
| Тип осигурувач | 0 | 1 | 2 | 3 | ||||||||
| Фреквенција | 50 Hz | 50 Hz | 50 Hz | 50 Hz | ||||||||
| Уе (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| Во (А) | 160 | 250 | 400 | 630 | ||||||||
| тој (А) | 160 | 250 | 400 | 630 | ||||||||
| Искористување | AC-21B (690V) | AC-21B (690V) | AC-21B (690V) | AC-21B (690V) | ||||||||
| AC-22B (500V) | AC-22B (500V) | AC-22B (500V) | AC-22B (500V) | |||||||||
| AC-23B (400V) | AC-23B (400V) | AC-23B (400V) | AC-23B (400V) | |||||||||
| Изработка на капацитет | 725 V, 240 А | 725 V, 375 А | 725 V, 600 А | 725 V, 945 А | ||||||||
| 525 V, 480 А | 525 V, 750 А | 525 V, 1200 А | 525 V, 1890 А | |||||||||
| 420 V, 160 А | 420 V, 250 А | 420 V, 400 А | 420 V, 6300 А | |||||||||
| Прекршувачки капацитет | 725 V, 240 А | 725 V, 375 А | 725 V, 600 А | 725 V, 945 А | ||||||||
| 525 V, 480 А | 525 V, 750 А | 525 V, 1200 А | 525 V, 1890 А | |||||||||
| 420 V, 1280 А | 420 V, 2000 А | 420 V, 3200 А | 420V, 5040A | |||||||||
| ICS (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Загубена моќност на осигурувачот (W) | 12 | 23 | 34 | 48 | ||||||||
| тој (А) | Тип осигурувач | In of Fuse (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| Тип | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Број на режим | Изгледна димензија (мм) | Димензии за инсталирање (мм) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
П: Што е прекинувач на електричен нисконапонски осигурувач?
О: Електричен прекинувач со нисконапонски осигурувачи е електричен уред кој ја комбинира заштитната функција на осигурувачот со способноста за префрлување на прекинувачот за исклучување. Обезбедува безбедна изолација за одржување и ги прекинува струите на дефектот за да ги заштити кола и опремата.
П: Дали прекинувачот на електричен нисконапонски осигурувач може да ја исклучи струјата на струја?
О: Не. Прекинувачот со нож во фузиран прекинувач за исклучување е дизајниран да работи само кога колото е без струја на оптоварување. Никогаш не треба да се користи за прекинување на вообичаените работни струи. Елементот на осигурувачот, сепак, ќе работи автоматски во услови на дефект.
П: Кои се главните апликации на електричното прекинување на нисконапонски осигурувачи?
О: електричното префрлување на нисконапонски осигурувачи најчесто се користи во панели за дистрибуција на енергија со низок напон, контролни центри на мотори, системи за HVAC и индустриски машини. Тие обезбедуваат и безбедносна изолација и заштита од прекумерна струја во овие системи.
