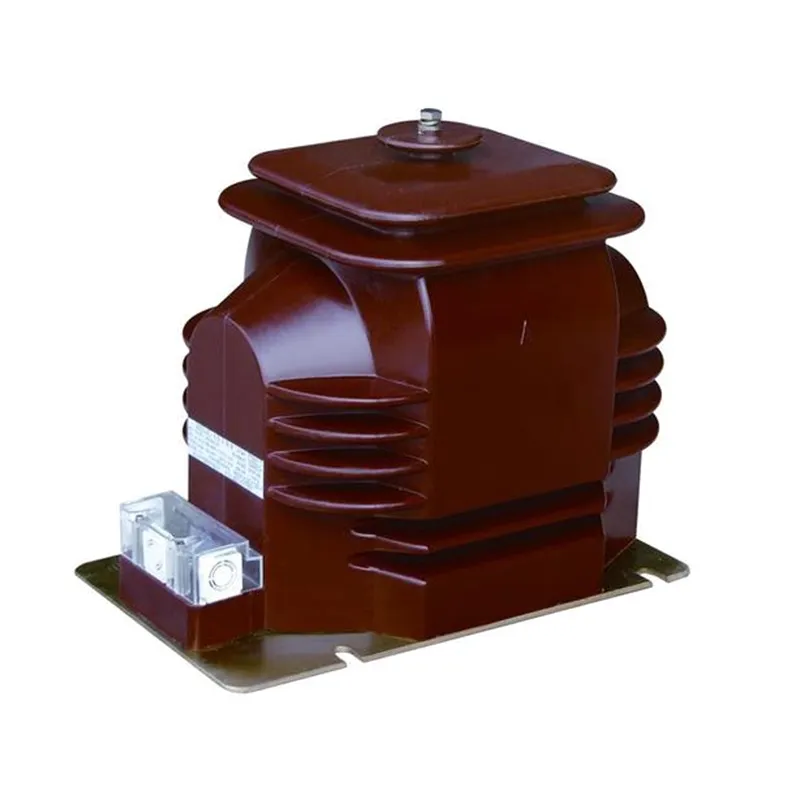

Како што електричните дистрибутивни системи стануваат сè покомплексни, прецизното мерење на напонот и доверливата заштита се поважни од кога било. А13,8 Kv Еднофазен потенцијален трансформатор во трафостаницаигра клучна улога во обезбедувањето прецизна трансформација на напонот за системи за мерење, следење, релејна заштита и автоматизација.
КсиФаспецијализирана за обезбедување на висок квалитет13,8 Kv Еднофазен потенцијален трансформатор во трафостаницарешенија дизајнирани за модерни комунални мрежи, индустриски трафостаници, објекти за обновлива енергија и инфраструктури за дистрибуција на електрична енергија. Оваа статија ги истражува принципите на работа, конструкцијата, придобивките, техничките спецификации, апликациите, размислувањата за инсталација и барањата за одржување на овие основни компоненти на трафостаницата.
Потенцијален трансформатор (PT), наречен и напонски трансформатор (VT), е инструмент трансформатор дизајниран да ги намали високите примарни напонски нивоа до стандардизирани ниски секундарни напони погодни за мерни инструменти, заштитни релеи, SCADA системи и опрема за следење.
A 13,8 Kv Еднофазен потенцијален трансформатор во трафостаницаспецијално ги конвертира напоните на среднонапонскиот електроенергетски систем околу 13,8 kV во безбедни и мерливи излези како што се 120V, 110V или други стандардизирани вредности.
Овие трансформатори обезбедуваат електрична изолација помеѓу високонапонските кола и нисконапонските контролни системи додека одржуваат висока точност на мерењето.
Принципот на работа се заснова на електромагнетна индукција. Кога примарното намотување е поврзано со мрежата од 13,8 kV, се создава магнетен флукс во јадрото на трансформаторот.
Овој магнетен флукс предизвикува пропорционален напон во секундарното намотување според односот на вртењата помеѓу примарните и секундарните намотки.
Добиениот нисконапонски сигнал може безбедно да се напојува:
Со прецизно репродуцирање на брановиот облик на примарниот напон, трансформаторот овозможува сигурен мониторинг и заштита на целата трафостаница.
Висококвалитетниот потенцијален трансформатор од 13,8 kV се состои од неколку критични компоненти кои обезбедуваат оперативна безбедност и прецизност на мерењето.
| Компонента | Функција |
|---|---|
| Примарно намотување | Поврзан директно на среднонапонскиот систем |
| Секундарна ликвидација | Обезбедува намален излез на напон за инструментите |
| Магнетно јадро | Ефикасно го пренесува магнетниот тек |
| Систем за изолација | Обезбедува диелектрична сила и безбедност |
| Куќиште од порцелан или полимер | Ги заштитува внатрешните компоненти од условите на околината |
| Терминално собрание | Обезбедува сигурни електрични врски |
| Структура на заземјување | Ја подобрува оперативната безбедност |
Премиум производителите како што е XiFa користат напредни материјали за изолација и прецизни техники на намотување за да ја максимизираат доверливоста и работниот век.
Иако спецификациите се разликуваат во зависност од барањата на проектот, следните параметри најчесто се наоѓаат во апликациите на трафостаницата.
| Параметар | Типична вредност |
|---|---|
| Номинален напон | 13,8 kV |
| Тип на фаза | Еднофазен |
| Фреквенција | 50 Hz / 60 Hz |
| Секундарен напон | 120V, 110V или прилагодено |
| Класа на точност | 0,2, 0,5, 1,0 |
| Ниво на изолација | Според IEC/ANSI стандардите |
| Инсталација | Надворешен или внатрешен |
| Метод на ладење | Природно воздушно ладење |
| Класа за заштита | Дизајн отпорен на временски услови |
Потенцијалните трансформатори обезбедуваат високо прецизно скалирање на напонот, овозможувајќи прецизно мерење и анализа на системот.
Заштитните релеи се потпираат на прецизни напонски влезови за брзо и прецизно откривање на ненормални работни услови.
Со изолирање на мерната опрема од високонапонските кола, PT значително ги намалуваат електричните опасности.
Континуираното следење на напонот ја подобрува оперативната свест и поддржува програми за превентивно одржување.
Висококвалитетните системи за изолација и издржливите куќишта овозможуваат сигурно работење со децении.
Современите трафостаници се повеќе зависат од системите за дигитален мониторинг и автоматизација кои бараат точни податоци за напонот.
Монофазниот потенцијален трансформатор од 13,8 kV е широко користен во многу сектори.
Секаде каде што е потребно точно мерење на напонот и заштита, овие трансформатори играат клучна улога.
Изборот на точниот PT бара внимателна евалуација на неколку инженерски фактори.
Осигурајте се дека трансформаторот одговара на номиналниот системски напон и барањата за изолација.
Апликациите за мерење на приходите обично бараат повисоки класи на точност од општите системи за следење.
Пресметајте го вкупното поврзано оптоварување од метри, релеи и опрема за следење.
Размислете за влажноста, нивото на загадување, надморската височина, температурата и сеизмичките барања.
Потврдете ја усогласеноста со IEC, ANSI, IEEE и локалните стандарди за комунални услуги.
Правилната инсталација е од суштинско значење за да се постигне долгорочна сигурност.
Следењето на овие процедури ги минимизира проблемите со пуштањето во работа и ја подобрува долговечноста на опремата.
Рутинското одржување обезбедува континуирани перформанси и доверливост на системот.
| Активност за одржување | Препорачана фреквенција |
|---|---|
| Визуелна инспекција | Месечно |
| Проверка на затегнатоста на терминалот | Квартално |
| Тест за отпорност на изолација | Годишно |
| Чистење на изолатори | Како што се бара |
| Термичка инспекција | Годишно |
| Верификација на калибрација | Според стандардите за комунални услуги |
Превентивното одржување значително ги намалува неочекуваните прекини и трошоците за замена.
| Карактеристика | Потенцијален трансформатор (PT) | Струен трансформатор (КТ) |
|---|---|---|
| Главна функција | Мерење на напон | Тековно мерење |
| Поврзување | Паралелно | Серии |
| Излез | Намален напон | Намалена струја |
| Типична секундарна вредност | 110V или 120V | 1А или 5А |
| Апликација | Мерење и заштита | Мерење и заштита |
Двата трансформатори на инструменти работат заедно за да обезбедат целосен мониторинг и заштита на електричниот систем.
Енергетската индустрија брзо се развива кон дигитални трафостаници и интелигентни мрежни инфраструктури.
Идните случувања вклучуваат:
Производителите како што е XiFa продолжуваат да инвестираат во напредни трансформаторски технологии за да ги поддржат овие барања на индустријата што се појавува.
Неговата примарна цел е безбедно да ги намали високонапонските нивоа на стандардизирани ниски напони погодни за мерење, мерење и заштитни уреди.
Точното мерење на напонот обезбедува сигурна наплата, следење на системот, откривање дефекти и координација на заштитата.
Да. Многу модели се специјално дизајнирани за инсталација на отворено со системи за изолација и куќиште отпорни на временски услови.
Со соодветно одржување, висококвалитетните потенцијални трансформатори често обезбедуваат работен век над 25 години.
IEC, ANSI, IEEE и стандардите специфични за комуналните услуги најчесто се повикуваат кога се избираат и инсталираат потенцијални трансформатори.
Од нив зависат комуналните претпријатија, индустриските постројки, капацитетите за обновлива енергија, транспортните системи, рударските операции и комерцијалните електроенергетски мрежи.
A 13,8 Kv Еднофазен потенцијален трансформатор во трафостаницае основна компонента за мерење на напон, релејна заштита, мерење на енергија и следење на електроенергетскиот систем. Неговата способност да обезбеди точна трансформација на напонот додека ја одржува електричната изолација го прави незаменлив за современите трафостаници и индустриските електроенергетски системи.
Без разлика дали поддржувате дистрибутивни мрежи за комунални услуги, проекти за обновлива енергија или индустриски капацитети, изборот на сигурен трансформатор од искусен производител може значително да ја подобри оперативната безбедност, точноста на мерењето и доверливоста на системот.
Барате сигурно и со високи перформанси решение за вашиот следен проект за трафостаница?КсиФануди професионално дизајнирани потенцијални трансформатори дизајнирани да ги задоволат бараните меѓународни стандарди и различните барања за примена.Контактирајте неденес за да разговарате за потребите на вашиот проект, да побарате техничка поддршка или да добиете приспособена понуда од нашиот експертски тим.
