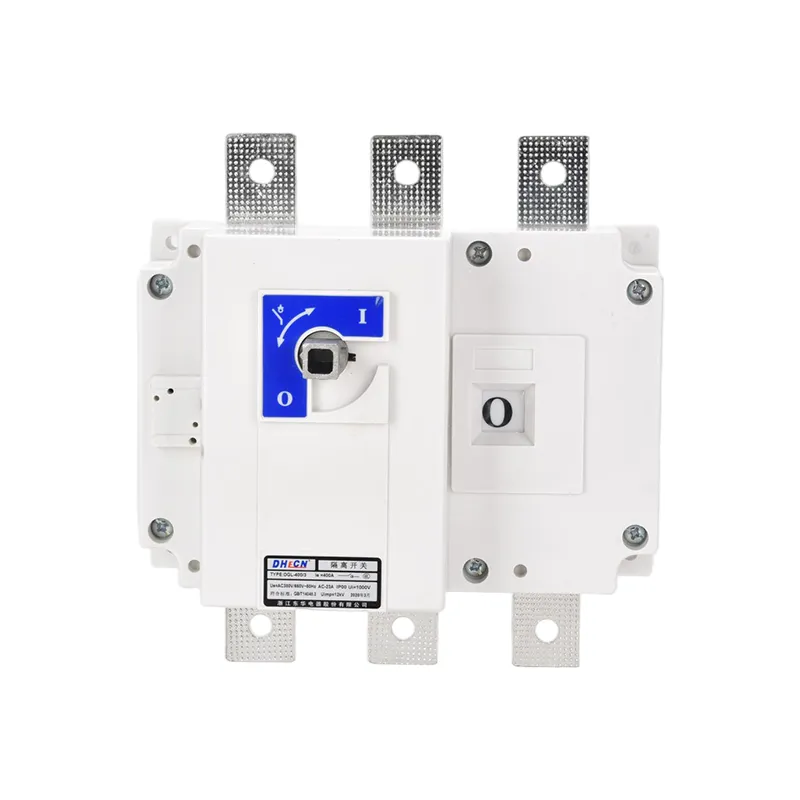

Прекинувач за исклучување од 3 фазни 200 ампери без ослободен

Како професионално производство, Wenzhou XiFa Electric Power Equipment Co., Ltd строго го следи системот за контрола на квалитетот за да го произведе секој 3фазен прекинувач за исклучување од 200 ампери без сплотено. Во работилницата на 3фазен прекинувач за исклучување од 200 ампери, менаџерите ќе го проверат секој производствен процес кој работи непречено за да се уверат во брза и без одложена испорака. Кога прекинувачот за исклучување ќе заврши, неопходно е да се подложи на серија фабрички тестови за механичко работење за да се потврди непречено и доверливо дејство на прекинувачот и тест за напон за издржување на фреквенцијата на напојувањето на главното коло и деловите за изолација.

Испрати барање

Опис на производот

За подобро да се запознаеме со 3фазен 200 амперски прекинувач за исклучување без соединение, би можеле да воведеме прекинувач за исклучување без фузија од функцијата во електроенергетскиот систем. Може да се прикаже како подолу:

1. Изолација на напојување: При проверка или одржување на електричната опрема, отворањето на 3-фазниот 200 амперски прекинувач за исклучување без спојување целосно ја одвојува опремата што се сервисира од деловите под напон, создавајќи видлив прекин и обезбедувајќи безбедност на персоналот.

2. Операции на префрлување: При работа на електроенергетскиот систем, 3 фазни прекинувачи за исклучување од 200 ампери кои не се споени работат во координација со прекинувачите за да ја променат работната конфигурација на кола-на пример, пренесување собирници или менување на патиштата за снабдување: овозможување флексибилна контрола на системот.

3. Создавање и прекинување на мали струи: 3 фазни прекинувачи од 200 ампери без сплотено исклучување можат директно да ги поврзат или исклучат малите струјни кола како што се растоварени кратки линии, напонски трансформатори и одводници на пренапони, без потреба да работат со прекинувач, а со тоа да се поедностават рутинските операции.

4. Координација со заштитните уреди: Кога ќе се појави дефект, 3-фазниот прекинувач за исклучување од 200 ампери го изолира дефектниот дел откако прекинувачот ќе се исклучи, спречувајќи проширување на дефектот и поддржувајќи стабилно функционирање на системот.

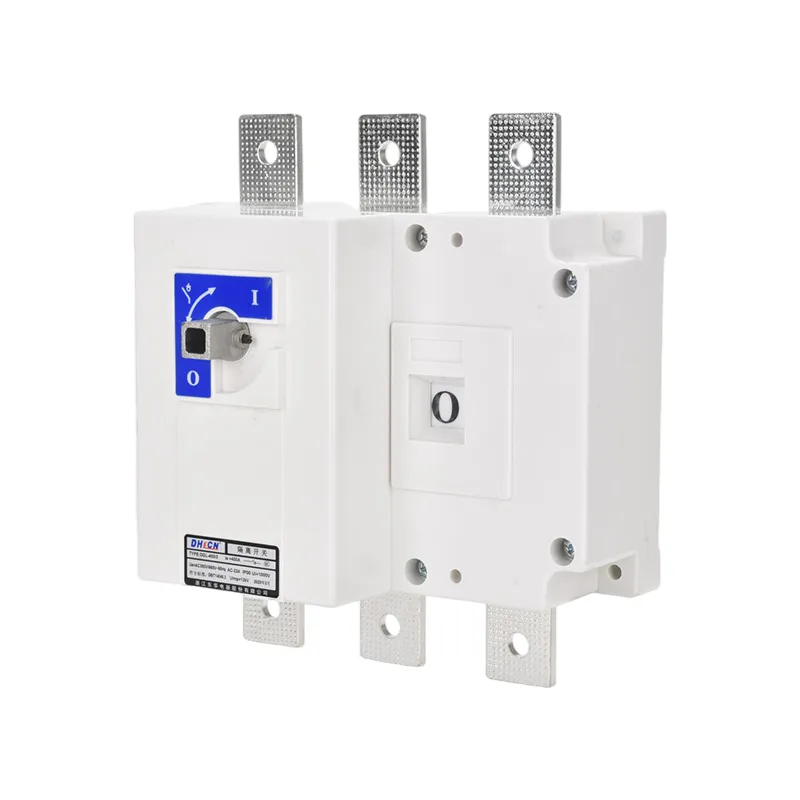

3 Phase 200 Amp Non Fused Disconnect Switch

Параметар на производот:

второ (А)	125А	160 А	200 А	250 А	315А	400 А	500 А	630 А	1000 А	1250 А	1600 А	2000 А	2500 А	3150 А	4000 А
Ui (V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Диелектрична јачина (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Работна струја le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Моќност на моторот (KW)
400 V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750 V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Капацитет за создавање и кршење
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (Ка максимална вредност)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механички живот (пати)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електричен век (пати)
Ue=660V Номинална струја le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Тежина (кг)
3 столбови	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 столбови	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Работен вртежен момент (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

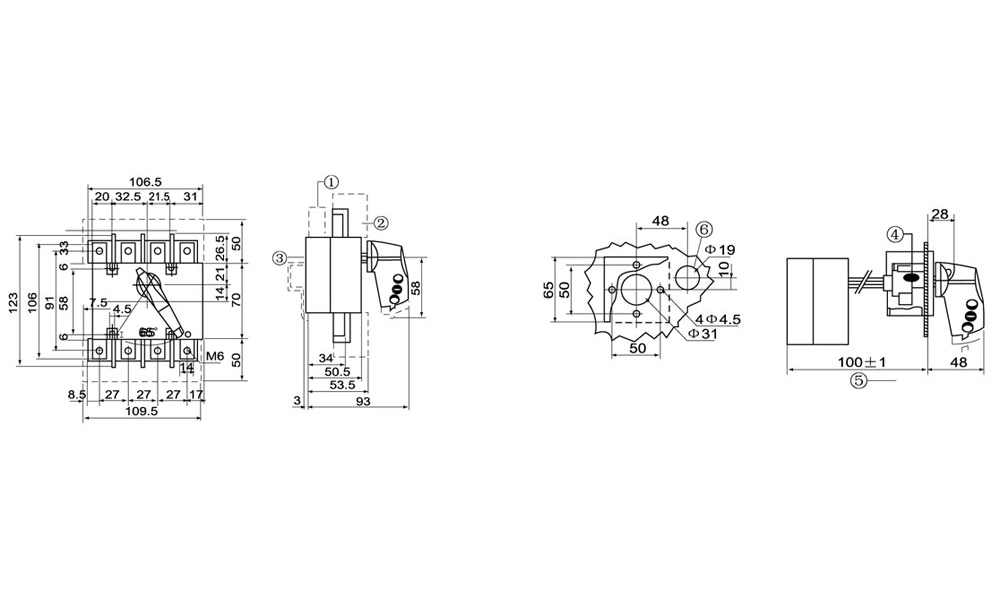

3 Phase 200 Amp Non Fused Disconnect Switch

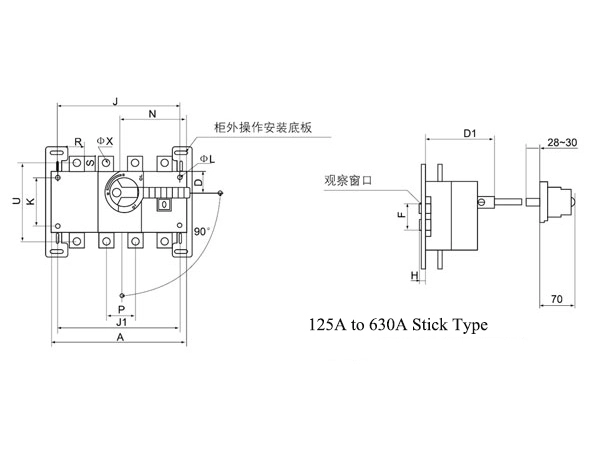

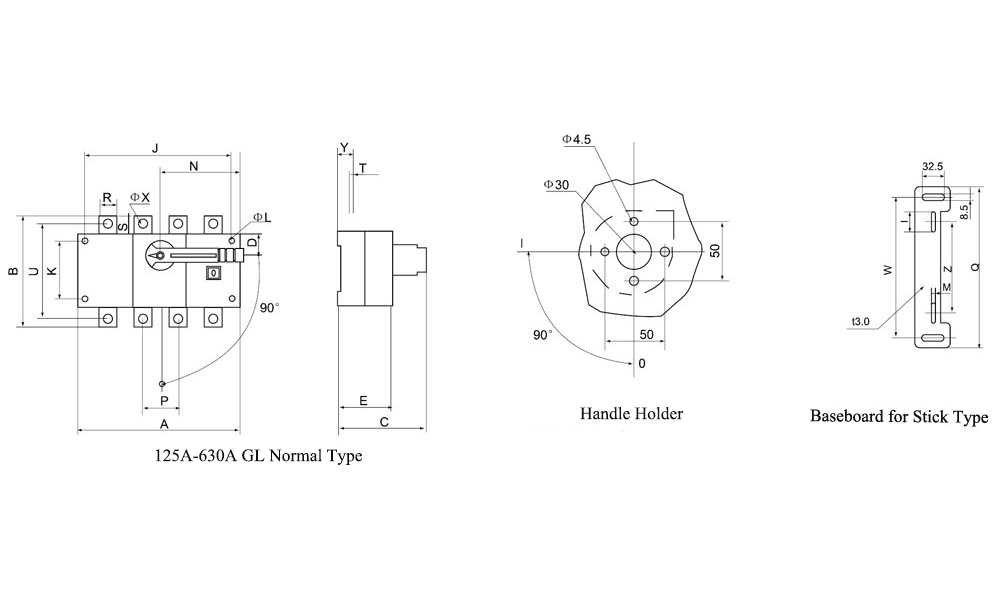

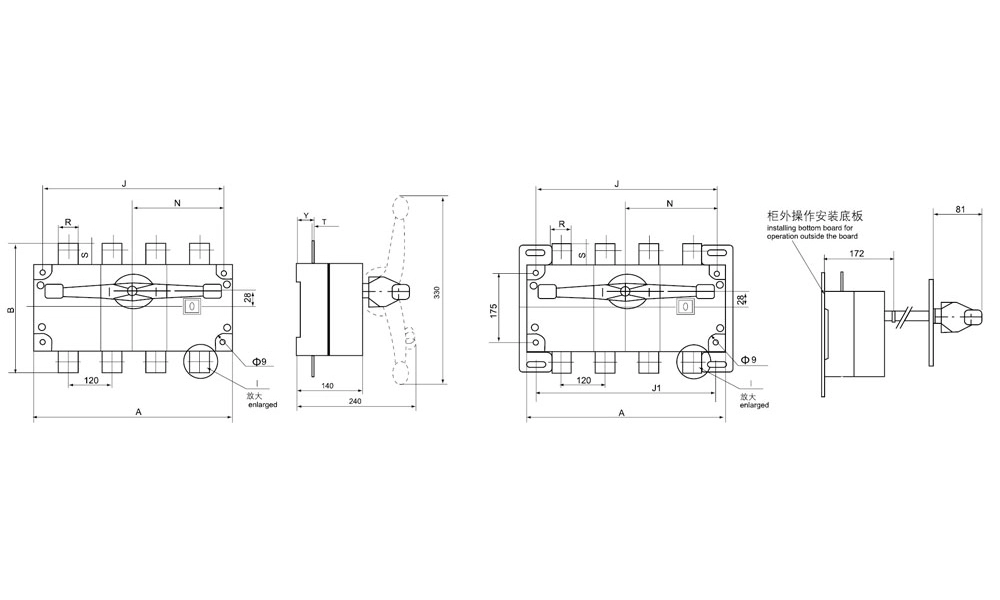

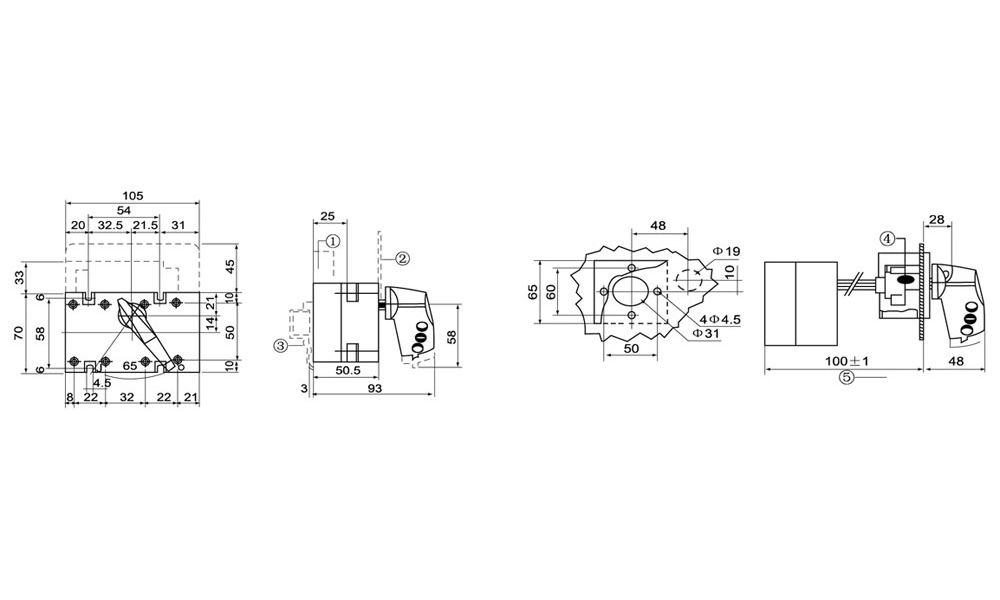

Тип	Големина на рамката и големина на инсталација
GL-125-630A	A	B	C	D	Д1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200А-250А/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200А-250А/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Тип	Големина
GL-125-630A	I	M	Z	W	Q
125А	55	5.5	85	190	218
160 А	55	5.5	85	190	218
200 А	55	5.5	85	190	218
250 А	55	5.5	85	190	218
315А	60	6.5	130	240	270
400 А	60	6.5	130	240	270
500 А	60	6.5	130	240	270
630 А	60	6.5	130	240	270

Тип	Големина на рамката и големина на инсталација
GL-1000-4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600А/3	378	338	355	355	186	80	69	8	49
1600А/4	492	338	470	470	248	80	69	10	49
2000-2500А/3	378	455	355	355	186	80	127	10	78.5
2000-2500А/4	492	455	470	470	248	80	127	10	78.5
3150-4000А/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

ЧПП за производи:

П: Која е основната функција на 3фазен 200А прекинувач за исклучување без спојување?

О: 3-фазен прекинувач за исклучување од 200А без спојување обезбедува средство за рачно изолирање на напојувањето од опремата или кола за одржување и безбедност. За разлика од споениот прекинувач, тој не вклучува заштита од прекумерна струја - едноставно го отвора и затвора колото.

П: Во каков тип на апликации вообичаено се користи 3-фазен прекинувач за исклучување без спојување од 200А?

О: Не-осигураните исклучувања најчесто се инсталираат кога заштитата од прекумерна струја е веќе обезбедена од прекинувач или осигурувач нагоре. Тие често се користат како локални уреди за изолација за HVAC единици, мотори, машински алати или дистрибутивни панели.

П: Зошто да изберете рејтинг од 200 засилувачи?

О: Оценката од 200 А е погодна за системи каде што максималната струја на континуирано оптоварување не надминува 200 ампери. Овој рејтинг често се користи во комерцијални и лесни индустриски објекти со средна големина каде што колата на гранките или индивидуалните оптоварувања бараат безбедна изолација.

П: Кои оценки за напон се достапни за 3фазен прекинувач за исклучување без спојување од 200А?

О: Повеќето 3фазни 200A не-споени исклучувања се оценети до 600 волти наизменична струја, а најчести се 240V и 480V. Секогаш проверувајте дали рејтингот на уредот се совпаѓа или го надминува напонот на системот.
