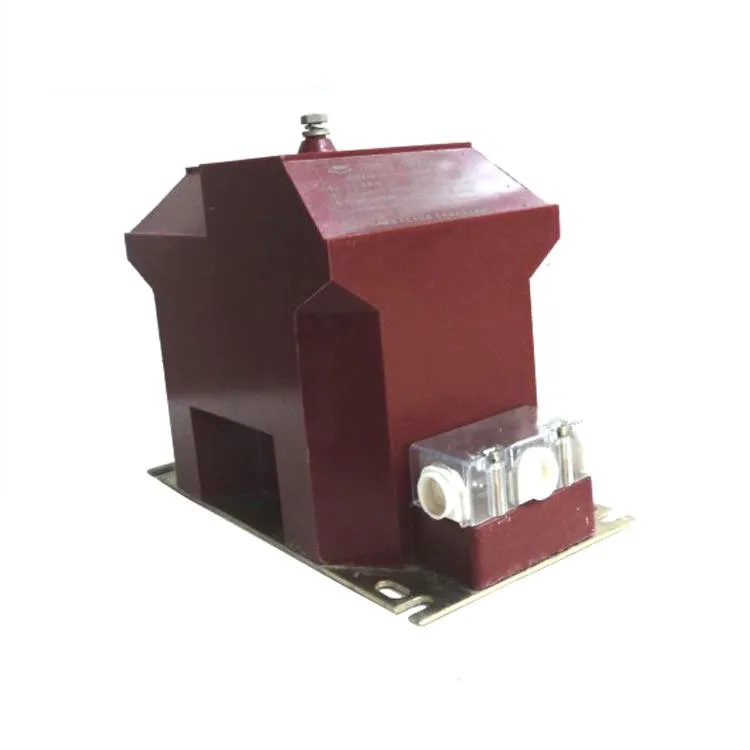

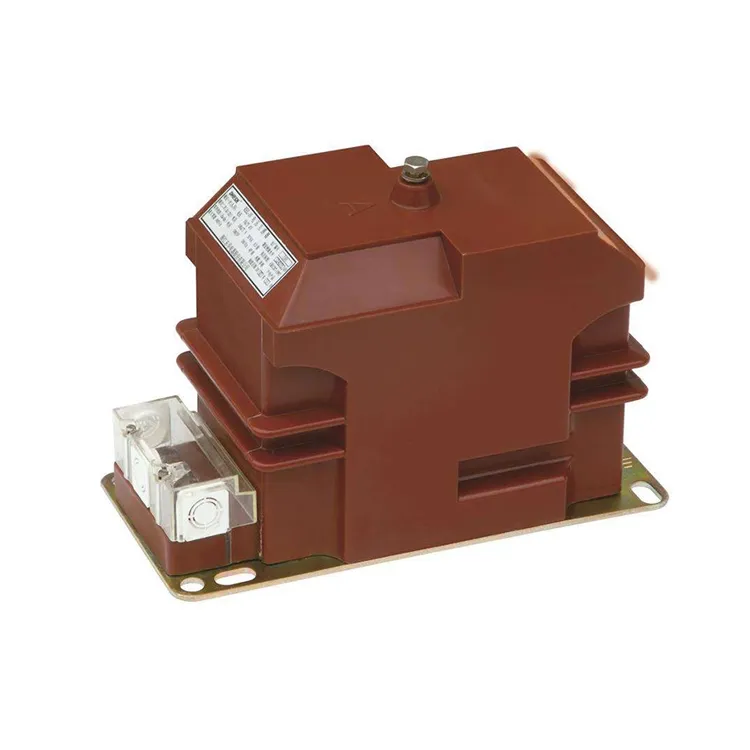

Потенцијален трансформатор со смола од смола со среден напон во прекинувачот

Трансформатор со смола со смола со среден напон, чија функција е слична како трансформаторот за дистрибуција на енергија, е дизајниран да го конвертира напонот. Сепак, енергетските трансформатори го прилагодуваат напонот првенствено за да овозможат ефикасен пренос и дистрибуција на електрична енергија, обично со капацитети оценети во kVA или MVA, додека потенцијалните трансформатори имаат улога на мерење и заштита. Главната функција на трансформаторот со смола со смола со среден напон е да обезбеди работна моќност на мерните инструменти и заштитните релеи, за да се овозможи прецизно следење на напонот, моќноста и потрошувачката на енергија. Потенцијалните трансформатори, исто така, обезбедуваат критичен влез за заштитните шеми за заштита на средствата со висока вредност како што се далноводи, мотори и енергетски трансформатори за време на услови на дефект. Поради тие функции,потенцијални трансформаторисе дизајнирани со релативно мали капацитети, обично само неколку VA до неколку десетици VA, и ретко надминуваат 1000 VA.

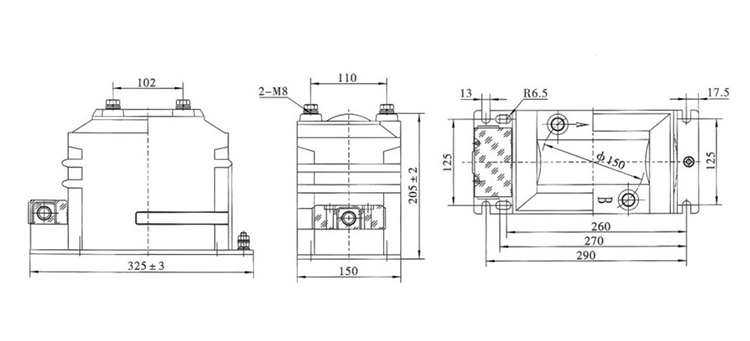

Техничка спецификација:

ЧПП за производи:

П: Која е функцијата на среднонапонскиот трансформатор од леано потенцијал во разводната опрема?

О: Потенцијален трансформатор се користи за намалување на напонот на примарниот систем до стандардизирана помала вредност што може безбедно да се испорача на мерните инструменти, мерачите на енергија и заштитните релеи. Во среден напонски разводни уреди, потенцијалните трансформатори од лиена смола обезбедуваат галванска изолација помеѓу примарниот напонски систем и секундарните кола за контрола на напонот, за да се обезбеди и точност и безбедност на операторот.

П: Зошто се претпочита технологијата на лиење смола за среднонапонски потенцијални трансформатори?

О: PT-ите од леаната смола користат епоксидна смола како изолациски и инкапсулирачки материјал. Оваа технологија обезбедува одлични перформанси на електрична изолација, висока механичка сила, отпорност на влага и прашина и силна заштита од делумно празнење. Како резултат на тоа, потенцијалните трансформатори излеани од смола се особено погодни за внатрешни апликации со разводни уреди каде компактниот дизајн и долготрајната сигурност на скалата се клучни.

П: Кои се типичните оценки за напон за среднонапонски лиени PT-и од смола?

О: Трансформаторите со смола со смола со среден напон се генерално дизајнирани за системи од 3,6 kV до 36 kV, што зависи од дизајнот на разводната опрема. Секундарниот излезен напон обично се стандардизира на 100 V или 110 V, што е ниво на напон помеѓу фаза до фаза, или 100/√3 V или 110/√3 V, што е ниво на напон помеѓу фаза до неутрална, во согласност со стандардите на IEC.
