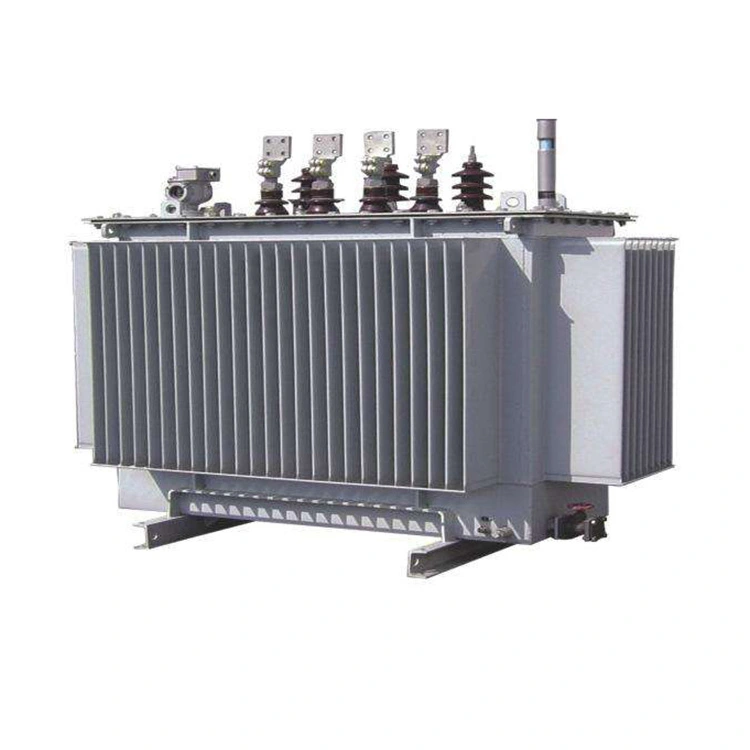

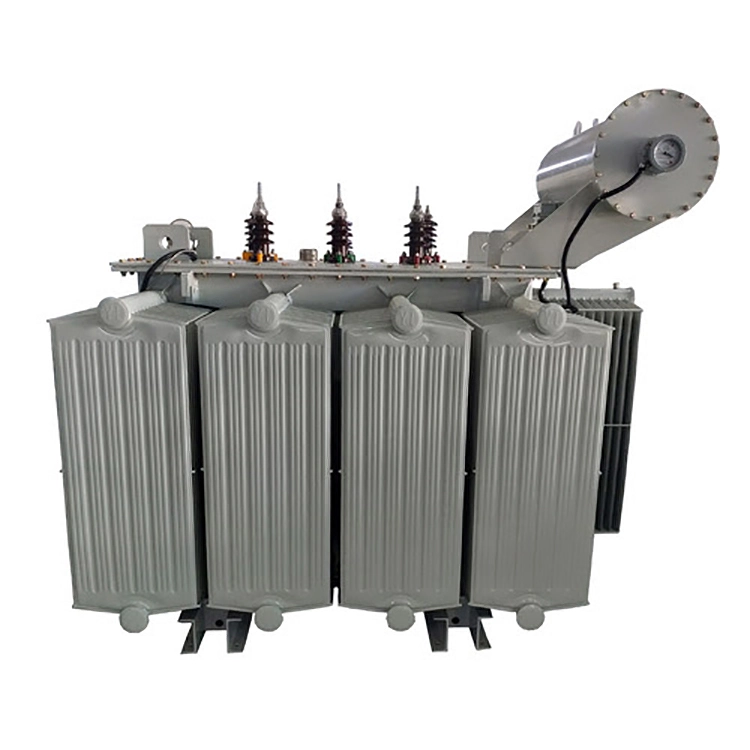

33kv 2,5 Mva масло потопено јадро трансформатор аморфна легура

Јадрото на трансформаторот со јадро од аморфна легура со потопено масло од 33 kv 2,5 mva е направено со намотување со затворена јамка од ленти од аморфна легура врз основа на железо. Интегрираната структура без ламинирани воздушни празнини значително ја намалува хистерезата и загубите на вртложни струи. Во споредба со традиционалните јадра од силикон челик, загубата без оптоварување е значително намалена. Основниот столб и јаремот се споени заедно со лепило за епоксидно стакло, што ја прави вкупната цврстина посилна и ефикасно ги потиснува работните вибрации и бучава.

Намотките на трансформаторот на јадрото од 33 kv 2,5 mva со масло од аморфна легура користат бакарни спроводници со висока чистота и се комбинирани со процес на повеќеслојна изолација погодна за услови на висок напон. Во комбинација со подобрената спирална и непрекината испреплетена структура на намотување, рамномерно го распределува електричното поле за намотување, што ја подобрува толеранцијата на изолацијата и отпорноста на деформации. Високонапонската страна на трансформаторот со јадро од аморфна легура потопена во масло од 33 kv 2,5 mva е опремена со ±2×2,5% без регулациони запчаници на напонот на возбудување, кои можат прецизно да се прилагодат на барањата за регулирање на флуктуациите на напонот во мрежата.

Телото на кутијата се формира со интегрално заварување на брановидни челични плочи. Потпирајќи се на адаптивната структура за размена на топлина на брановидната обвивка, може да постигне ефикасно ладење со природна циркулација на изолационото масло без потреба од надворешен уред за дисипација на топлина, погоден за долготрајно континуирано работење. Трансформаторот со јадро од аморфна легура со потопено масло од 33 kv 2,5 mva е исполнет со еколошки минерално изолационо масло во согласност со стандардите IEC 296, кое комбинира одлична топлинска спроводливост и изолациски перформанси, ефикасно изолирајќи ги внатрешните компоненти во живо и избегнувајќи ризици од дефект на изолацијата.

Технички параметар:

Клучни карактеристики:

1. Ултра заштеда на енергија: Користејќи јадра од аморфна легура, загубата без оптоварување е намалена за приближно 70% до 80% во споредба со традиционалните трансформатори со лим од силикон од челик S9/S11. Трансформатор со јадро од аморфна легура со потопено масло од 33 kv 2,5 mva е особено погоден за долгорочно работење во руралните електрични мрежи и индустрии каде што товарот не е секогаш со полн капацитет.

2. Целосно запечатено без одржување: Резервоарот за масло прифаќа целосно запечатена структура за да спречи маслото да дојде во контакт со воздухот, избегнувајќи го изолационото масло да се навлажнува и старее. Трансформаторот со јадро од аморфна легура со потопен масло од 33 kv 2,5 mva може да постигне животен век без одржување од 50 години и е погоден за сурови надворешни средини.

3. Висока доверливост: Нисконапонската намотка се намотува со бакарна фолија, додека високонапонската намотка е намотана со бакарна жица. Со силна отпорност на краток спој и отпорност на удари од гром, структурата е компактна,

Трансформатор од аморфна легура во обработка

Опрема

Центар за тестирање

Трансформатор во превозот
