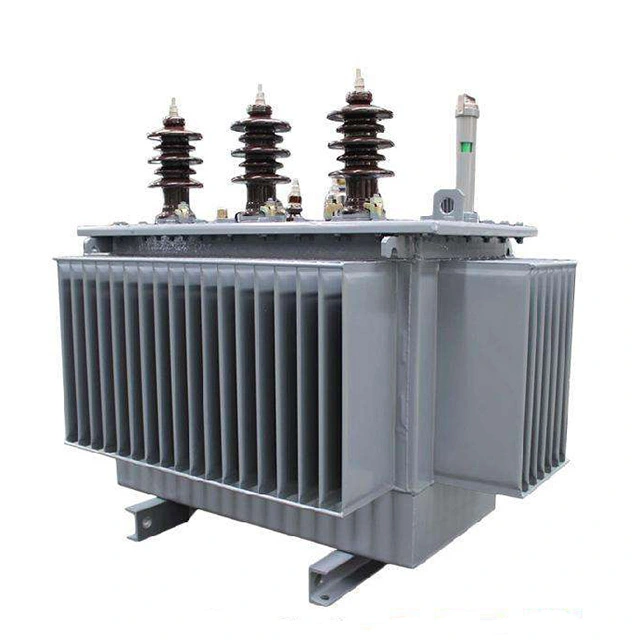

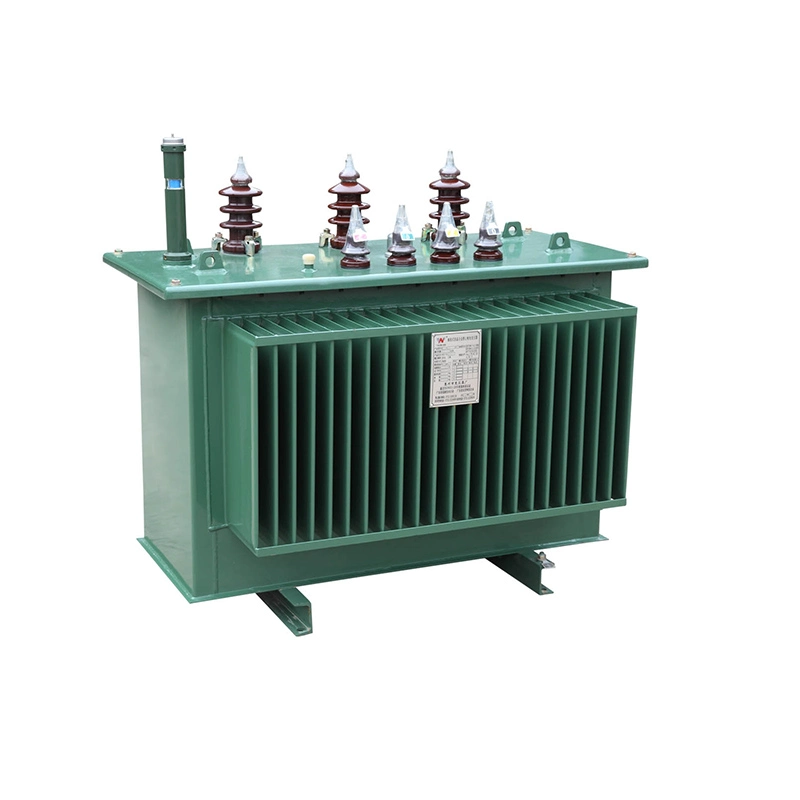

50kva 0,4kv дистрибутивен трансформатор од аморфна легура

Многу земји во Југоисточна Азија, Африка, Централна Азија и Латинска Америка енергично промовираат надградба на руралните енергетски мрежи и проекти за рурална електрификација. Во оддалечените области, стапката на оптоварување остана постојано ниска (20% - 35%). Предностите за заштеда на енергија на трансформаторот за дистрибуција од аморфна легура при работа без оптоварување се максимизирани, што ги прави претпочитан избор за локалните бироа за снабдување со електрична енергија на тендерите. Дистрибуираните фотонапонски приклучоци за домаќинство и индустриските и комерцијалните фотоволтаични мрежи се опремени со дистрибутивни трансформатори на ниво од 50 kVA. Со континуираниот раст на глобалните фотоволтаични инсталации, побарувачката за дистрибутивни трансформатори од аморфна легура со мал капацитет исто така се зголеми.

Трансформаторот користи ленти од аморфна легура како јадро. Оваа аморфна легура се формира во аморфна структура преку брз процес на ладење, со екстремно мала загуба на хистереза ​​и струја без оптоварување. Нејзините електромагнетни перформанси далеку ги надминуваат традиционалните лимови од силициум челик. Трансформаторот за дистрибуција на аморфна легура од 50 kva 0,4 kv има помал пораст на работната температура, а со тоа го намалува стареењето на изолационите материјали и го продолжува работниот век на опремата. Технологијата за ладење потопено со масло ефикасно го решава проблемот со дисипација на топлина при оптоварување со висока температура. Маслото од трансформаторот за дистрибуција на аморфна легура од 50 kva 0,4 kv служи како медиум за ладење, спречувајќи прегревање и дефекти и ја подобрува севкупната доверливост и безбедност.

Технички параметар:

П: Дали овој трансформатор за дистрибуција на аморфна легура од 50 kva 0,4 kv  може да ја промени стандардната група за поврзување Dyn11 во Yyn0?

О: Да, овој трансформатор за дистрибуција на аморфна легура од 50 kva 0,4 kv може да го смени типот на групата за поврзување од стандардниот Dyn11 во Yyn0. Технички, ова е изводливо, но има недостатоци во неговата употреба:

1. Третиот хармоник не може да се потисне: Нема триаголно затворено намотување на високонапонската страна, така што третиот хармонски магнетски тек на железното јадро не може да формира циркулирачка јамка, потенцијалот на неутрална точка на нисконапонската страна е поместен и трифазниот излезен напон се менува. Кога има неурамнотежено оптоварување во еднофазни оптоварувања, на неутралната линија се појавува голема струја од нулта низа, а неутралната линија ненормално се прегрева.

2. Слаба способност за справување со неурамнотежени товари: Цивилната дистрибуција на електрична енергија главно се состои од еднофазно осветлување и оптоварување на апарати за домаќинство. Трифазни оптоварувања се склони кон нерамнотежа. Во услови на Yyn0, нарушувањето на напонот на трансформаторот за дистрибуција на аморфна легура од 50 kva од 0,4 kv е сериозно и лесно може да се изгорат крајните светилки, малите мотори и прецизната електрична опрема. Високонапонското триаголно намотување Dyn11 може да формира циркулирачка јамка за да го вари третиот хармоник, а ефектот на стабилизација на напонот е одличен.

3. Ограничен пристап до мрежата: главните енергетски мрежи и проектите за поврзување со фотоволтаична мрежа ширум светот имаат задолжителни одредби за Dyn11, а моделите Yyn0 не можат да го поминат прифаќањето за поврзување со мрежата на бирото за напојување и не можат да се поврзат на општинската јавна мрежа.

Трансформатор од аморфна легура во обработка

Опрема

Центар за тестирање

Трансформатор во превозот
