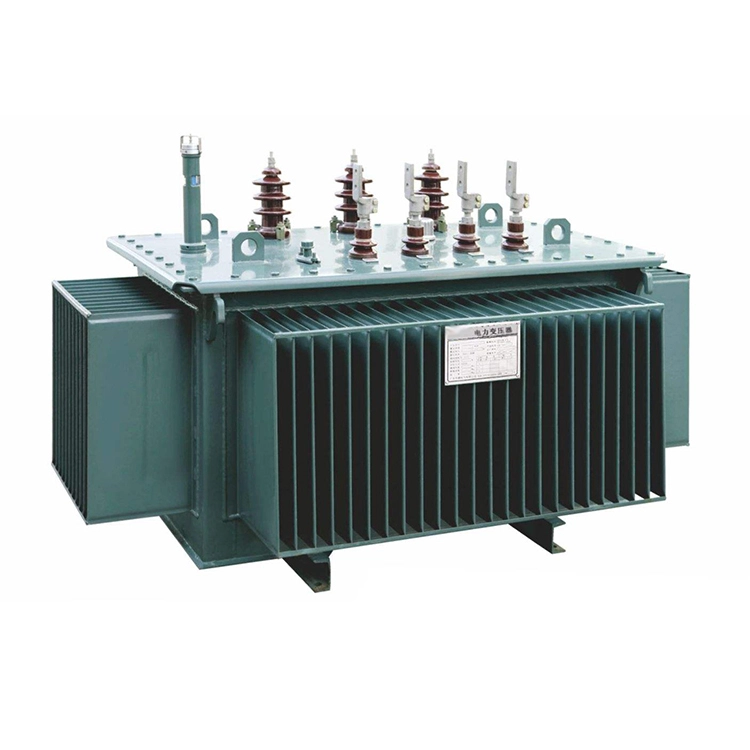

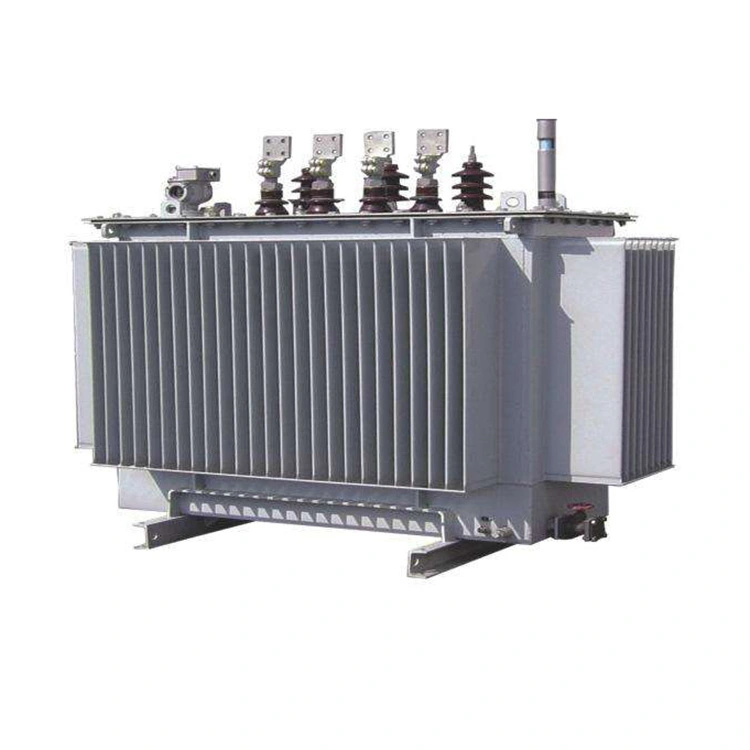

Трансформатор потопено со масло од аморфна легура од 800 kva

Трансформаторот потопен со масло од аморфна легура од 800 kva е направен од нов тип материјал за заштеда на енергија. Нејзиниот јадро материјал‌ е направен од аморфна легура, со висока магнетна пропустливост и екстремно ниска загуба на хистерезис, што може значително да ја подобри енергетската ефикасност без оптоварување и е во согласност со стандардите GB/T 20052 или IEC 60076.‌ И неговиот метод на ладење е потопен со масло.

Запечатената структура на трансформаторот потопен со масло од аморфна легура од 800 kva е погодна за отпорност на влага и отпорност на корозија, погодна за надворешни или внатрешни трафостаници, со надморска височина од ≤1000 m и пораст на температурата на околината од ≤55K.

Најголемата предност на овој трансформатор потопен со масло од аморфна легура од 800 kva лежи во исклучително ниската загуба без оптоварување. Овој трансформатор е приближно 300–450 W (во споредба со лимот од силициум челик кој е околу 1000–1500 W), што е за 60 до 75% пониско од традиционалните трансформатори со лим од силикон челик. Во исто време, има низок шум (≤55 до 60 dB), силен капацитет за преоптоварување, долг животен век и обично може да се користи од 25 до 30 години. Сепак, цената е поголема (околу 20% до 40% поскапи од трансформаторите со иста спецификација со лимови од силициум челик).

Затоа, трансформаторот потопен со масло од аморфна легура 800 kva е погоден за индустриски, комерцијални или сценарија за дистрибуција на електрична енергија со високи барања за енергетска ефикасност.

Технички параметар:

П:Зошто загубата без оптоварување на трансформаторот со потопено масло од аморфна легура од 800 kva е значително помала од онаа на трансформаторот со ист капацитет направен од лимови од силициум челик?

О: Прво, дебелината на лентата од аморфна легура е само 20 до 30 µm, што е приближно една десетина од дебелината на конвенционалните лимови од силициум челик (230 до 350 µm). Според односот дека загубата на вртложни струи е пропорционална на квадратот на дебелината, загубата на вртложни струи во јадрото од 800 kVA е значително намалена. Во исто време, отпорноста на аморфната легура е околу 2,5 пати поголема од онаа на лимовите од силициум челик, што дополнително ја ослабува загубата на циркулирачката струја предизвикана помеѓу слоевите кога се менува магнетниот тек.

Второ, јамката на хистерезис е тесна, а принудноста е мала. Аморфната легура има аморфна структура без дефекти на границите на зрната, а отпорот на превртување на магнетниот домен е мал. Присилноста е само 1/3 до 1/5 од онаа на лимовите од силициум челик. Ова значително ја намалува енергијата потребна за секој циклус на магнетизација и значително ја намалува загубата на хистереза.

Трето, дизајнот на густината на работниот магнетен флукс е релативно низок. За трансформатор потопен со масло од аморфна легура од 800 kva, номиналната густина на магнетниот тек обично е поставена на 1,35 до 1,45 Т, што е пониско од 1,65 до 1,75 Т лимови од силициум челик. Бидејќи загубата на железо е пропорционална на квадратот или поголемата моќност на густината на магнетниот тек, соодветното намалување на густината на магнетниот тек може да доведе до значително намалување на загубата на единечна маса.

Врз основа на горенаведените механизми, загубата без оптоварување кај трансформаторот потопен со аморфна легура на масло од 800 kva обично е само 30% до 40% од онаа на трансформатор со ист капацитет со лимови од силициум челик S13 или S14. Тој е особено погоден за сценарија за дистрибуција на електрична енергија каде што опремата често е во услови на мало оптоварување или услови на подготвеност.
