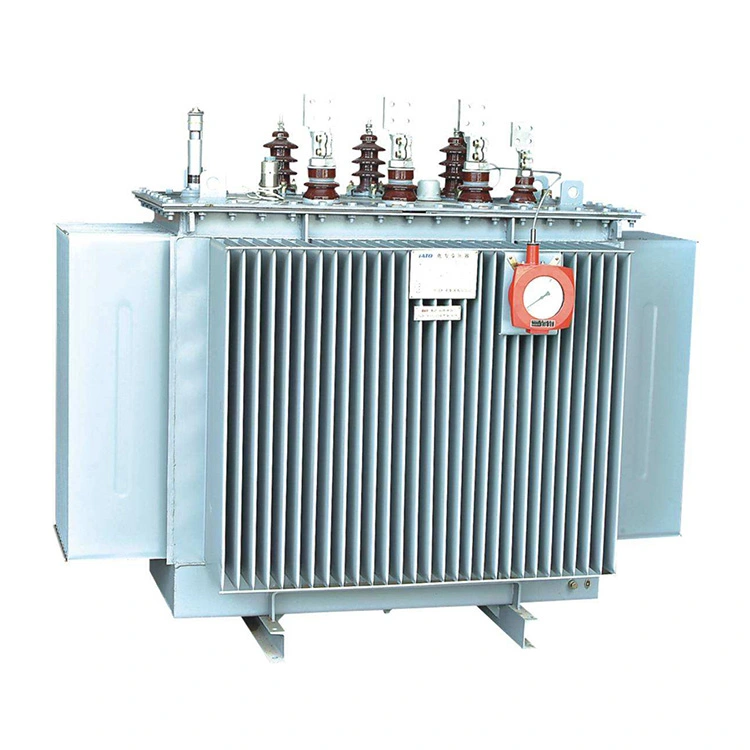

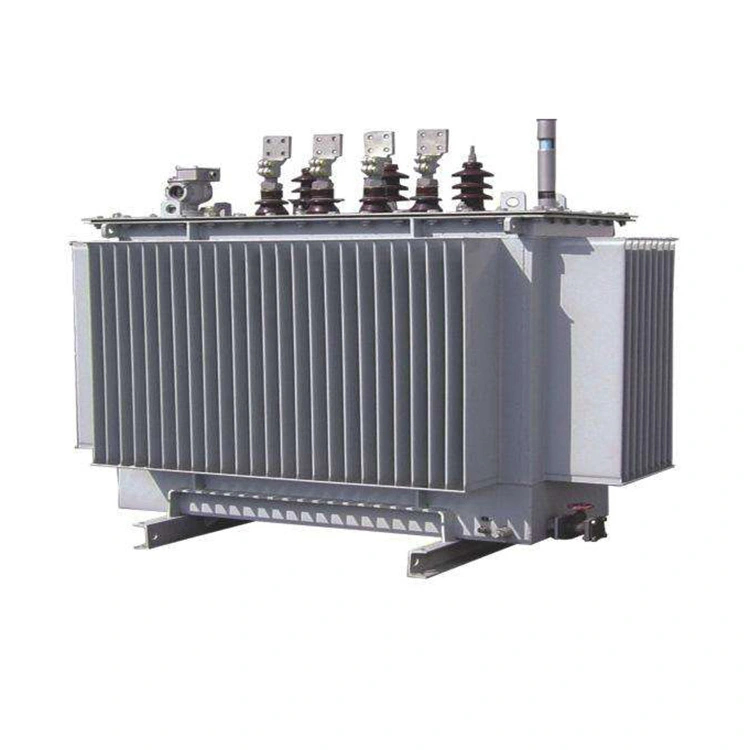

Моќен трансформатор со потопено масло од 10 kv 1600 kva

Јадрото на енергетскиот трансформатор потопено со масло од 10 kv 1600 kva е направено со натрупување висококвалитетни ладно валани лимови од силикон челик. Ова значително ја намалува загубата без оптоварување и струјата без оптоварување. Јадрото е врзано заедно за да се обезбеди неговата затегнатост и да се минимизира бучавата. И високонапонските и нисконапонските намотки се намотани со бакар без кислород. Нисконапонската намотка усвојува двојна спирална или четири спирална структура, додека високонапонската намотка прифаќа повеќеслојна цилиндрична структура.

Врската со енергетски трансформатор со потопено масло од 10 kv 1600 kva ја усвојува технологијата Dyn11, која го намалува влијанието на хармониците на електричната мрежа и го подобрува квалитетот на напојувањето. Усвојува целосно запечатена структура, која го продолжува работниот век.

Енергетскиот трансформатор со потопено масло од 10 kv 1600 kva не е без одржување , а вистинскиот измерен шум е помал од стандардниот. За разлика од обичните трансформатори со потопени масло, целосно запечатените трансформатори не бараат резервоар за масло. Промените во волуменот на маслото може автоматски да се прилагодат и компензираат со еластичноста на брановидни плочи во резервоарот за масло.

Технички параметар:

Карактеристики на енергетскиот трансформатор со потопено масло од 10 kv 1600 kva

1. Неговото јадро е направено со натрупување на ориентирани челични лимови од силикон со дебелина од 0,18 до 0,3 милиметри преку процеси на печат и стрижење, што обезбедува добра стабилност.

2. Намотката е направена од чист бакар. За високонапонски кола, се користи полиимидна емајлирана жица; додека за нисконапонските кола, бакарна жица без кислород или бакарна фолија се усвоени за да се подобрат перформансите на отпорот на краток спој.

3. „Употребата на симболот за поврзување „Dyn11“ може да го избегне влијанието на хармониците со висок ред.

4. Енергетскиот трансформатор потопен со масло од 10 kv 1600 kva користи вакуумско вбризгување масло за да ги отстрани воздушните меури од јадрото, обезбедувајќи стабилност на перформансите на изолацијата.

5. Трансформаторот е подложен на строги инспекции пред да ја напушти фабриката и целосно е во согласност со IEC и ISO стандардите.

Процесот на производство и структурата на целосно запечатените трансформатори потопени со масло се различни од оние на обичните трансформатори со потопени масло.

(1) Телото на целосно запечатениот трансформатор потопен со масло се полни со масло под вакуум, што целосно ја отстранува влагата и воздухот од изолационите материјали, обезбедувајќи долг работен век на трансформаторот.

(2) За целосно запечатените енергетски трансформатори со потопување во масло од 10 kv 1600 kva, резервоарот за масло прифаќа резервоар од брановиден тип или уред за дисипација на топлина што се склопува, а резервоарот за масло е елиминиран. Промената на волуменот на маслото се компензира со еластичноста на резервоарот за масло.

Бидејќи телото на целосно запечатениот трансформатор потопен со масло е изолиран од воздухот, нема контакт помеѓу маслото и воздухот, така што изолацијата нема да се навлажни и стапката на стареење значително ќе се намали. Како резултат на тоа, се подобрува доверливоста и работниот век на трансформаторот. Нема потреба од проверка пред работа, така што корисниците можат да заштедат трошоци.
