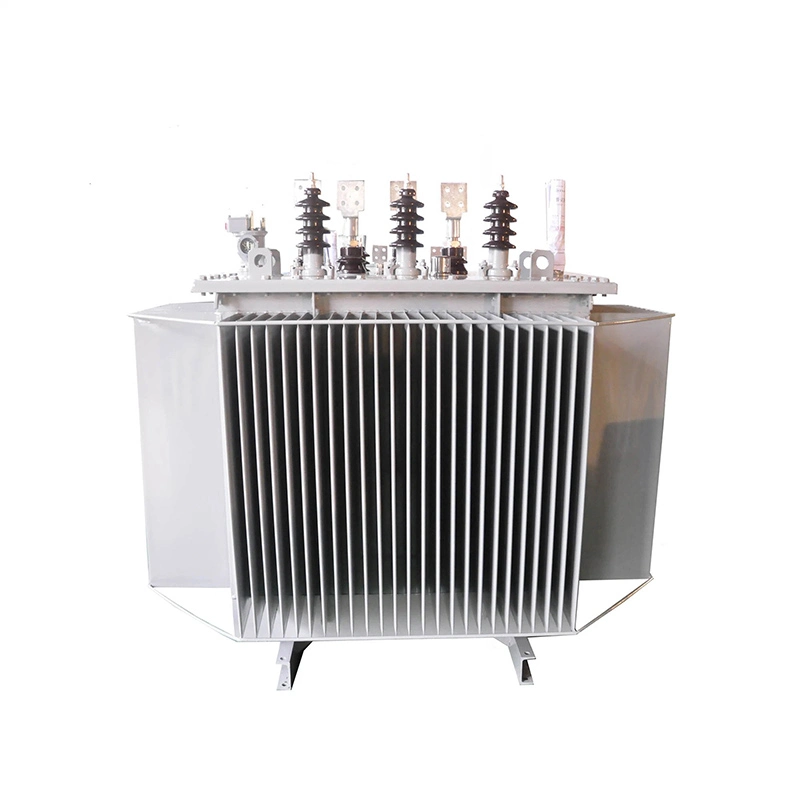

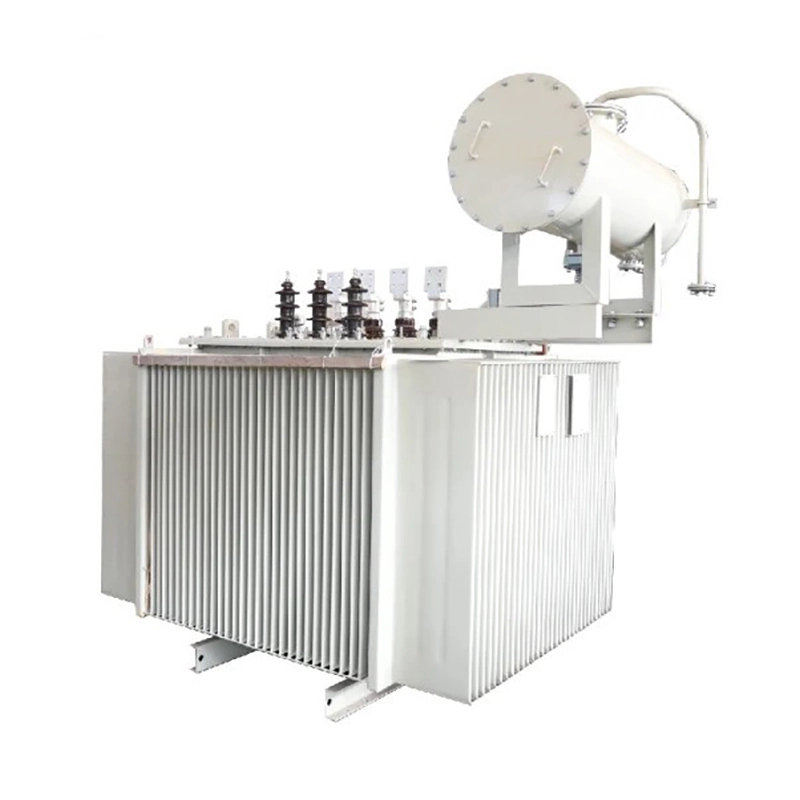

22kv Моќен трансформатор 1000kva Потопено масло

Јадрото на енергетскиот трансформатор од 22 kv 1000 kva потопено масло е направено од високо-магнетна апсорпција на зрно ориентирани кон ладно валани феритни магнетни јадро. Јадрото е со целосно навалена спојна структура од ламинирани јадра. Основната колона има кружен пресек со повеќе нивоа, а јаремот и јадрото имаат иста површина на пресек.

22 kv енергетски трансформатор 1000 kva потопено во масло има резервоар за масло потопен со масло составен од брановидни ѕидови. Внатрешноста е обложена со боја отпорна на прашина, а слојот за боја е силен. Брановитиот ладилник има ефект на ладење и неговата цврстина може да ги компензира промените во тежината на маслото на трансформаторот предизвикани од регулацијата на температурата на околината.

Затоа, запечатениот трансформатор нема резервоар за масло, со што се намалува вкупната релативна висина на трансформаторот. Кога е спакуван 22 kv енергетскиот трансформатор 1000 kva масло, се усвојува технологијата за обработка на вакуумско полнење масло, со што целосно се отстранува влагата во трансформаторот, а трансформаторското масло не доаѓа во контакт со воздухот.

Ова ефикасно спречува вода и кислород да навлезат во трансформаторот и да предизвикаат континуирано влошување на изолацијата на трансформаторот. Маслото на трансформаторот најверојатно ќе старее, така што нема потреба да се вршат редовни тестови за примероци од масло.

Технички параметар 22 kv енергетски трансформатор 1000 kva потопено масло:

Зошто е заземјено железното јадро на маслото од енергетскиот трансформатор од 22 kv 1000 kva?

Кога енергетскиот трансформатор работи нормално, железното јадро мора да има сигурна точка за заземјување. Без заземјување, лебдечкиот напон помеѓу железното јадро и земјата би предизвикал наизменично празнење на дефект помеѓу железното јадро и земјата. Откако железното јадро ќе се заземји само во една точка, се елиминира можноста за формирање на лебдечки потенцијал на железното јадро. Меѓутоа, кога железното јадро има повеќе од една точка на заземјување, нерамномерниот потенцијал помеѓу железните јадра ќе формира циркулирачка струја помеѓу точките за заземјување, предизвикувајќи прегревање на повеќе точки за заземјување на железното јадро. Ова може да доведе до дефект на заземјувањето во повеќе точки каде што железното јадро се скратува, што резултира со зголемена загуба на железо, што сериозно влијае на перформансите и нормалното функционирање на трансформаторот, па дури и може да предизвика прекин поради силно дејство на гас.

Изгореното и стопеното локално железно јадро може да предизвика краток спој помеѓу железните чипови, зголемувајќи ја загубата на железо и сериозно влијаејќи на перформансите и нормалното функционирање на трансформаторот, барајќи замена на лимовите од силициум челик на железното јадро за поправка. Затоа, 22 kv енергетски трансформатор 1000 kva потопено масло не е дозволено да има повеќе точки за заземјување; може да има и мора да има само една точка на заземјување.
