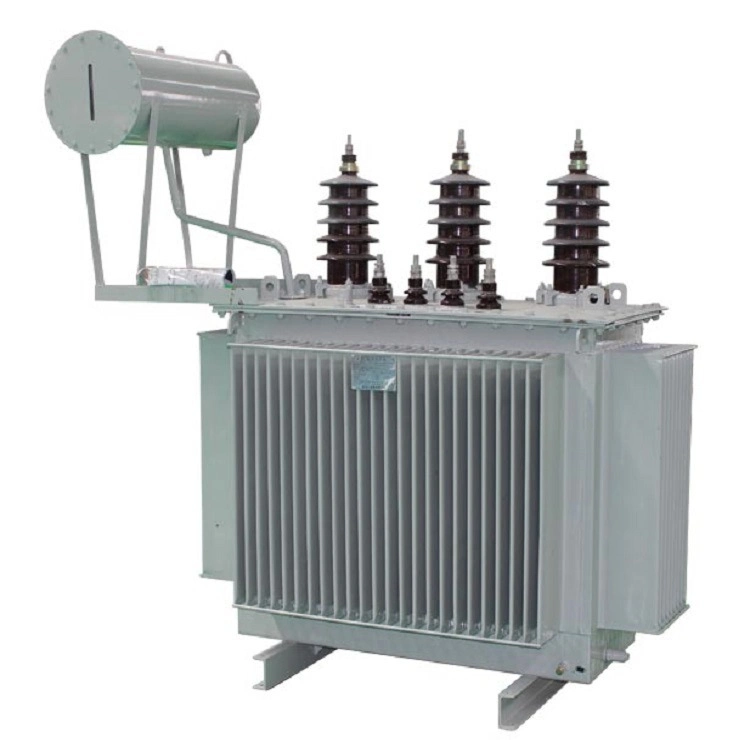

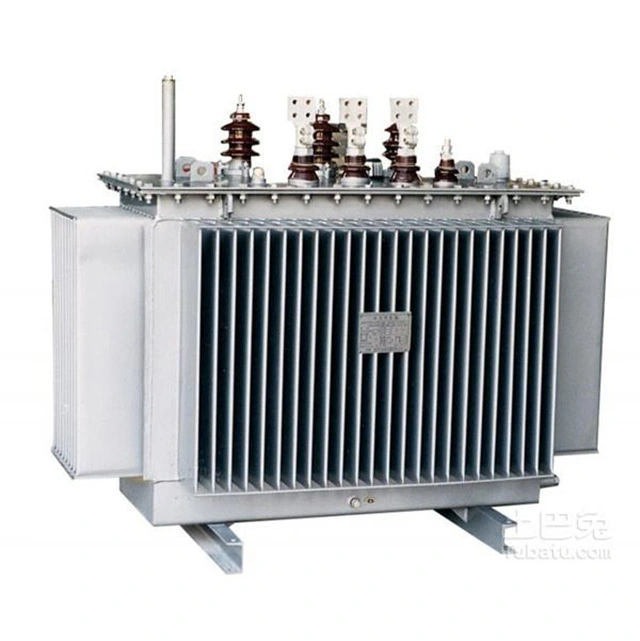

Трансформатор за дистрибуција на електрична енергија од 500 kva

Трансформаторот за дистрибуција на електрична енергија од 500 kva ги има следните клучни предности: напредна технологија на изолација за зголемена безбедност. Работа со низок шум и минимални барања за одржување. Специјално е дизајниран за ефикасно работење во комерцијални и индустриски средини, со капацитет од 500 kVA кој нуди и економичност и еколошки перформанси.

Корисниците можат да изберат алуминиумски намотки за да постигнат рамнотежа помеѓу трошоците и ефикасноста, или бакарни намотки за подобра спроводливост, помали загуби и супериорна отпорност на топлина.

Зголемувањето на температурата може да се избере како 150℃, 115℃ или 80℃. Вториот може да ја подобри ефикасноста и да го продолжи животниот век на изолацијата при високи амбиентални температури или континуирани оптоварувања, а може да користи материјали до 220°C или повисоки степени.

Типовите куќишта на трансформаторот за дистрибуција на електрична енергија од 500 kva вклучуваат вентилирани NEMA 1 куќишта погодни за внатрешни суви средини, куќишта NEMA 3R со капаци отпорни на дожд погодни за надворешни/влажни средини и целосно затворени куќишта погодни за прав, отпорни на влага, корозивни области или хазар.

Технички параметар:

Зошто да не користите цело парче силикон челик како јадро, наместо да го преработите во лим?

Тоа е затоа што јадрото налик на лим може да намали друг вид загуба на железо „губење на вртложни струи“. Кога работи трансформаторот за дистрибуција на електрична енергија од 500 kva, има наизменична струја во серпентина, а магнетниот тек што го генерира е природно наизменичен. Овој променлив магнетен тек генерира индуцирана струја во железното јадро. Индуцираната струја генерирана во железното јадро циркулира во кружна шема во рамките на рамнината нормална на магнетниот тек, па затоа се нарекува виртуелна струја. Губењето на вртложните струи, исто така, предизвикува загревање на железното јадро.

За да се намали загубата на вртложни струи, железното јадро на трансформаторот за дистрибуција на електрична енергија од 500 kva е направено со натрупување меѓусебно изолирани силиконски челични листови, така што вртложната струја тече во тесно, издолжено коло низ помал пресек, со што се зголемува отпорот на патеката на вртложните струи. Во исто време, силиконот во силициумскиот челик ја зголемува отпорноста на материјалот, што исто така игра улога во намалувањето на виртуелната струја.

За јадрата на електроенергетските трансформатори за дистрибуција од 500 kva, генерално, се избираат ладно валани челични лимови од 0,35 mm. Според големината на потребното јадро се сече на долг лист. Теоретски, за да се намали виртуелната струја, колку е потенок лимот од силициум челик и колку се потесни лентите кои се преклопуваат, толку е подобар ефектот. Ова не само што ја намалува загубата на вртложни струи, го намалува порастот на температурата, туку и го заштедува материјалот од лимовите од силициум челик.

Меѓутоа, при изработката на јадрата на трансформаторот од лим од силикон челик, тоа не се заснова само на горенаведените поволни фактори, бидејќи правењето на железното јадро на овој начин значително ќе го зголеми времето на работа и ќе го намали ефективниот пресек на железното јадро. Затоа, при изработка на трансформаторски јадра со лимови од силициум челик, неопходно е да се разгледа специфичната ситуација, да се измерат добрите и лошите страни и да се избере оптималната големина.
