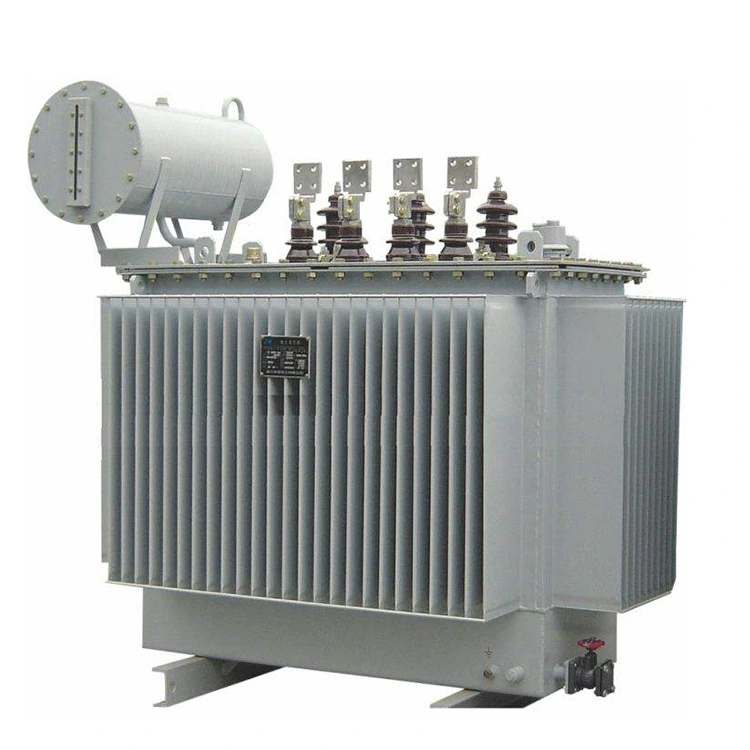

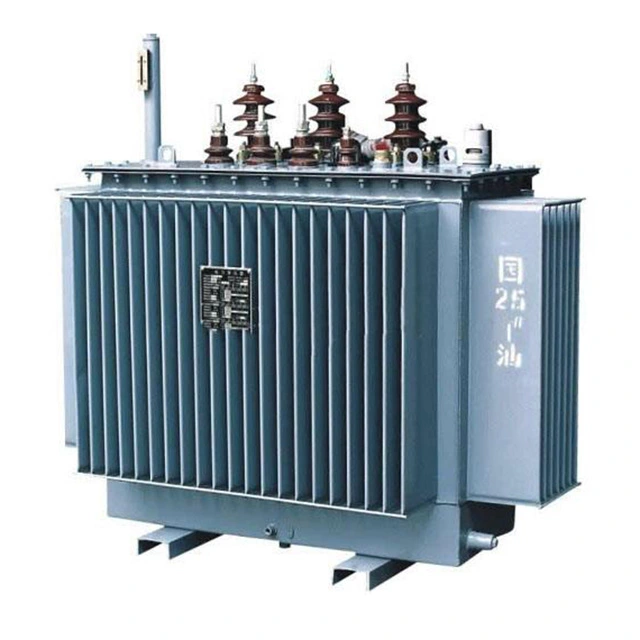

Електричен 3 фазен 10kv 400kva енергетски трансформатор

Електричниот 3-фазен енергетски трансформатор од 10 kv 400 kva главно се состои од компоненти како што се јадрото, намотките, резервоарот за масло, уредот за ладење и заштитниот уред. Сите јадра усвојуваат структура од типот на јадрото и обично структурата на типот на јадрото го користи преклопувачкиот процес на склопување. Намотките се дел од колото на трифазниот енергетски трансформатор.

Високо и нисконапонските чаури на 3 фазен енергетски трансформатор од 10 kv 400 kva се порцелански изолирани цевки што содржат проводници. Тие се користат за прицврстување и изолација на приклучните и излезните краеви на примарните и секундарните намотки на трансформаторот.

Резервоарот за масло е составен од тело на резервоарот, капак на резервоарот, уред за дисипација на топлина и вентил за испуштање масло. Неговите главни функции се да го интегрира трансформаторот во една целина и да обезбеди дисипација на топлина. Внатре има намотки, јадро и трансформаторско масло.

Маслото од 3 фазен енергетски трансформатор од 10 kv 400 kva не само што има функции на циркулирачко ладење и дисипација на топлина, туку има и изолационен ефект. Постои одредено растојание помеѓу намотките и телото на резервоарот (ѕидовите на резервоарот и дното на резервоарот), кое е изолирано со изолациониот слој на маслото во резервоарот.

Цевка отпорна на експлозија, нејзината функција е да спречи несреќи од експлозија во резервоарот за гориво. Менувачот на чешмата се користи за менување на бројот на вртења во намотките на трансформаторот за прилагодување на излезниот напон на трансформаторот. Методот со 3 фазен енергетски трансформатор 10kv 400kva што го регулира напонот е да се постават кранови на едно од неговите намотки, да се отстранат или додадат дел од вртењата во намотката, со што се менува бројот на вртења и се постигнува целта за промена на односот на напонот.

Технички параметар:

П:Како јадрото на 3фазен енергетски трансформатор од 10kv 400kva ја троши топлината?

О: За време на нормална работа на трансформаторот, јадрото генерира топлина поради загубата на железо. Колку е поголема тежината и волуменот на јадрото, толку повеќе топлина произведува. Температурата на трансформаторското масло над 95 степени е склона кон стареење, така што температурата на површината на јадрото треба да се одржува под оваа температура колку што е можно повеќе. Ова бара структурата за дисипација на топлина на јадрото брзо да ја исфрли топлината на јадрото. Структурата на дисипација на топлина е главно за зголемување на површината за дисипација на топлина на јадрото. Дисипацијата на топлина на јадрото главно вклучува дисипација на топлина на каналот за масло и дисипација на топлината на воздушниот канал на јадрото.

Во трансформаторите потопени со масло со голем капацитет, каналите за масло често се поставуваат помеѓу слоевите на јадрото за да го подобрат ефектот на дисипација на топлина. Каналите за масло се од два вида: едниот е паралелен со лимовите од силициум челик, а другиот е нормален на челичните лимови. Вториот распоред има подобар ефект на дисипација на топлина, но структурата е посложена.

Во трансформаторите од сув тип, јадрото се лади со воздух. За да се осигура дека температурата на јадрото не ја надминува дозволената вредност, често се поставуваат воздушни канали во столбовите и јаремите на железното јадро.
