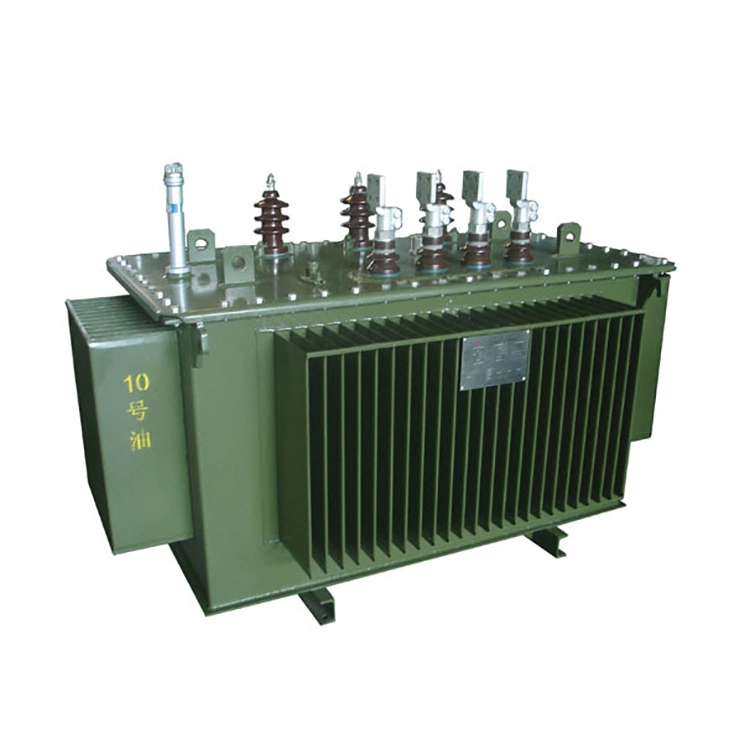

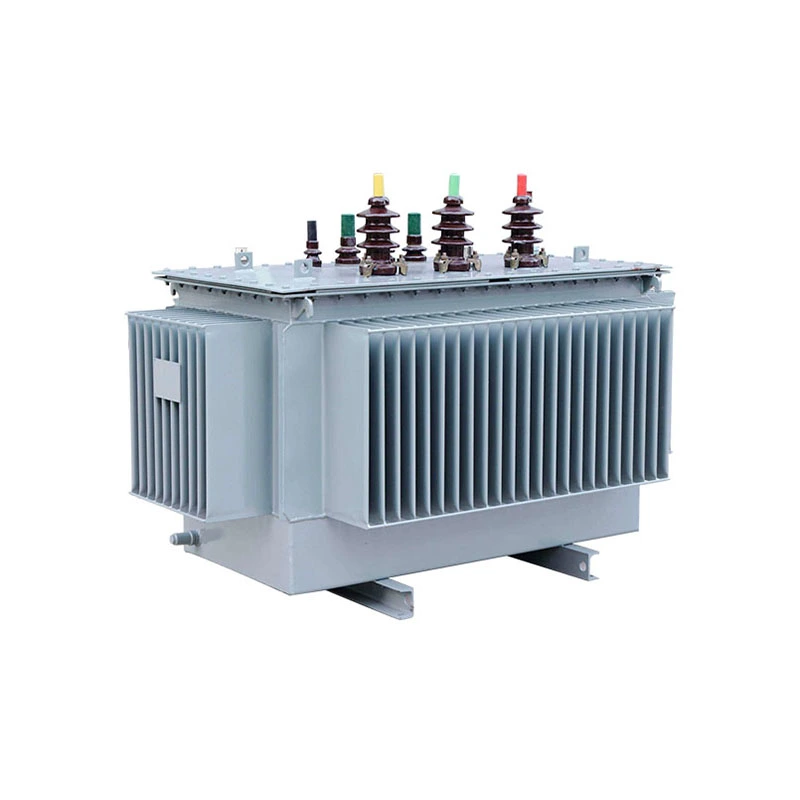

Трансформатор со аморфна легура на бакар со 3 фазен чекор до 100 kva

Трансформаторот со аморфна легура на бакар со 3 фази од 100 kva може да се подели на два вида: тип потопен во масло и сув тип. Трансформаторот потопен со масло го прифаќа методот на ладење ONAN. Додека дистрибутивниот трансформатор од сув тип користи природно воздушно ладење или принудно воздушно ладење за да ја исфрли топлината создадена за време на работата. Соодветната вентилација и непречениот проток на воздух се клучни за дистрибутивните трансформатори од сув тип за да се спречи прегревање и да се одржи високата оперативна ефикасност на трансформаторите.

Јадрото на трансформаторот од аморфна легура е направено од ленти од аморфна легура врз основа на железо. Дебелината на челичните ленти е само 0,02-0,03 mm. Се произведува преку брз процес на ладење на стопениот челик. Внатрешните атоми се распоредени во неправилна аморфна шема без зрнеста структура на силициум челик. Ова значително ја намалува загубата на хистереза ​​и загубата на виртуелната струја од основниот извор на материјалот.

Благодарение на дизајнот за заштеда на енергија на трансформаторот од аморфна легура, ефикасноста на целиот систем далеку ја надминува онаа на обичните дистрибутивни трансформатори од силициум челик. Дури и ако опремата работи континуирано без прекин во текот на годината, може значително да ги намали трошоците за електрична енергија за работа и одржување со минимизирање на загубата на железо. Тоа е најпосакувана опрема за дистрибуирани нови енергетски централи на инженерски локации во странство.

Технички параметар:

П: Кога се користи 3-фазен трансформатор од аморфна легура на бакар од 100 kva, кои се значајните разлики во карактеристиките на нивната магнетизирачка струја во споредба со традиционалните трансформатори од лим од силициум челик?

О: Во споредба со традиционалните трансформатори од лим од силициум челик, карактеристиките на струјата на магнетизирање на аморфниот легиран трансформатор покажуваат значајни разлики: поради помалата густина на магнетниот тек на заситеноста на аморфната легура, приближно 1,55 Т, пониска од онаа на лимот од силициум челик 1,75 Т, и магнетизмот од приближно 7 до 0000. Струјата на побудување може да достигне 10-15 пати поголема од номиналната струја (додека за традиционалните лимови од силициум челик е 5-8 пати). Во меѓувреме, временската константа на распаѓање на налетната струја е подолга, а содржината на хармониците, особено вториот хармоник, исто така е значително зголемена. Овие карактеристики го прават 3-фазниот трансформатор од аморфна легура на бакар од 100 kva поподложен кон длабока заситеност при затворање на прекинувачот, генерирајќи повисоки и поиздржливи ударни струи. Ова не само што го зголемува ризикот од неправилно исклучување на автоматски прекинувачи и издувни осигурувачи, туку може да предизвика и механичко оштетување на стресот на јадрото од аморфна легура чувствително на удар.

Затоа, потребни се посебни стратегии за дизајн и работа, како што се затворање на избор на фаза, прилагодување на поставките за заштита и избор на КТ со посилни способности против заситеност.

Трансформатор од аморфна легура во обработка

Опрема

Центар за тестирање

Трансформатор во превозот
