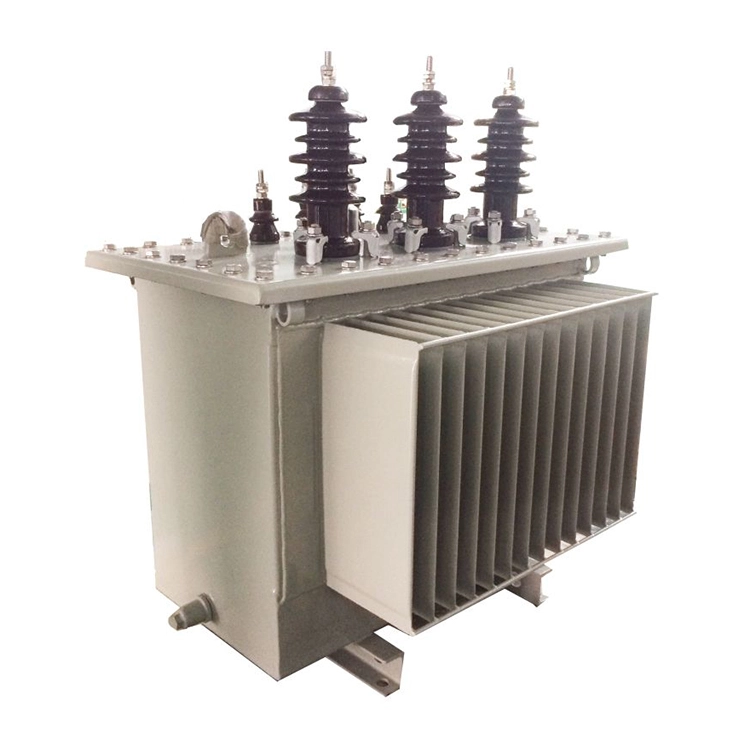

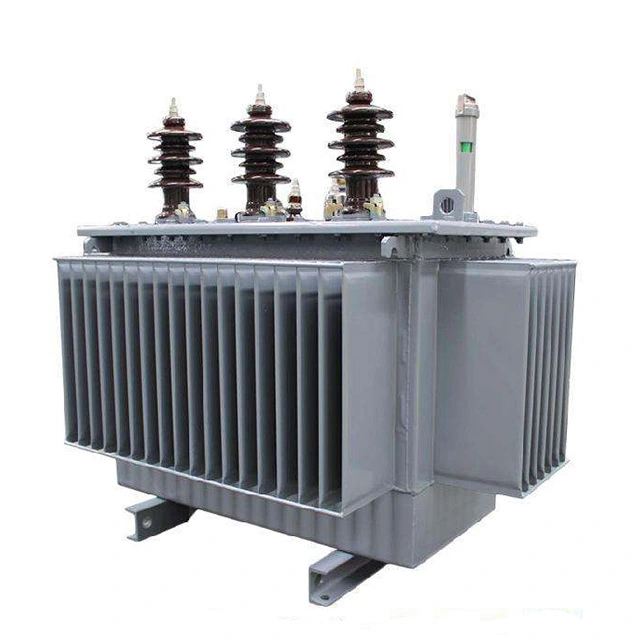

80kva 3 фазни Step Up Power Transformers 415v до 11kv

80kva 3 фазните намотувачки трансформатори од 415v до 11kv ја примаат нисконапонската наизменична струја од 415V од примарното намотување. Магнетното поле е концентрирано и насочено од примарното намотување кон секундарното намотување преку ламинираното железно јадро, а наизменична струја со висок напон се емитува со релативно мала загуба од 11V.

80 kva 3 фазни енергетски трансформатори од 415v до 11kv главно се користат за пренос на електрична енергија на долги растојанија, мрежно поврзување на фотонапонска/ветерна енергија и индустриско високонапонско напојување. Вообичаените типови вклучуваат потопени со масло, бакарни намотки и поврзување Dyn11, кои се во согласност со стандардите IEC 60076/GB 1094.

Технички параметар:

Какви видови тестови треба да се спроведат за време на работата на 80kva 3 фазни трансформатори за напојување од 415v до 11kv?

За да се осигура дека трансформаторот работи нормално, треба често да се вршат следниве тестови:

(1) Тест за температура. Дали работната состојба на трансформаторот е нормална и нивото на температурата се многу важни. Според прописите, температурата на маслото во горниот слој не треба да надминува 85°C (покачувањето на температурата не треба да надминува 55°C). Општо земено, трансформаторите се опремени со посебни уреди за мерење на температурата.

(2) Тест за оптоварување. За да се подобри стапката на искористеност на 80kva 3-фазните трансформатори за напојување од 415v до 11kv и да се намали загубата на енергија, неопходно е да се одреди вистинскиот капацитет на напојување што трансформаторот може да го поднесе за време на работата. Работата на мерење обично се изведува за време на периодот на максимална потрошувачка на електрична енергија во секоја сезона и директно се мери со помош на стегач на амперметар. Тековната вредност треба да биде од 70 до 80% од номиналната струја на трансформаторот. Ако го надмине овој опсег, тоа укажува на преоптоварување и треба веднаш да се прилагоди.

(3) Тест на напон. Опсегот на варијација на напонот треба да биде во рамките на ±5% од номиналниот напон. Ако го надмине овој опсег, менувачот на чешмата треба да се користи за прилагодување за да се доведе напонот во наведениот опсег. Општо земено, напонот на приклучокот за секундарна ликвидација и напонот на приклучокот на крајниот корисник се мерат со помош на волтметар.

(4) Тест за отпор на изолација. За да се одржуваат 80kva 3-фазните енергетски трансформатори од 415v до 11kv во нормална работна состојба, мора да се спроведе тест за отпор на изолација за да се спречи стареење на изолацијата и несреќи. За време на тестот, обидете се да ја прекинете работата на трансформаторот и користете мегоомметар за да ја измерите вредноста на отпорот на изолацијата на трансформаторот. Измерениот отпор не треба да биде помал од 70% од претходната измерена вредност. При изборот на мегоомметар, нисконапонската намотка може да користи ниво на напон од 500 V.
