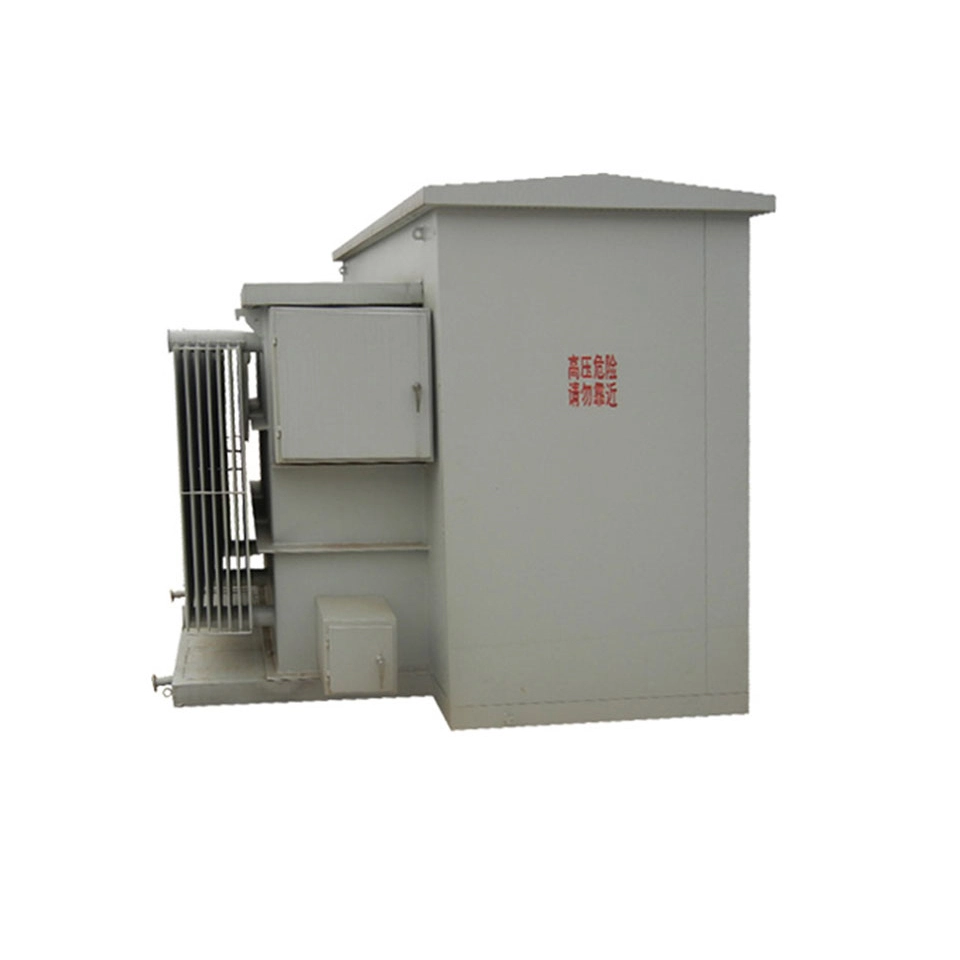

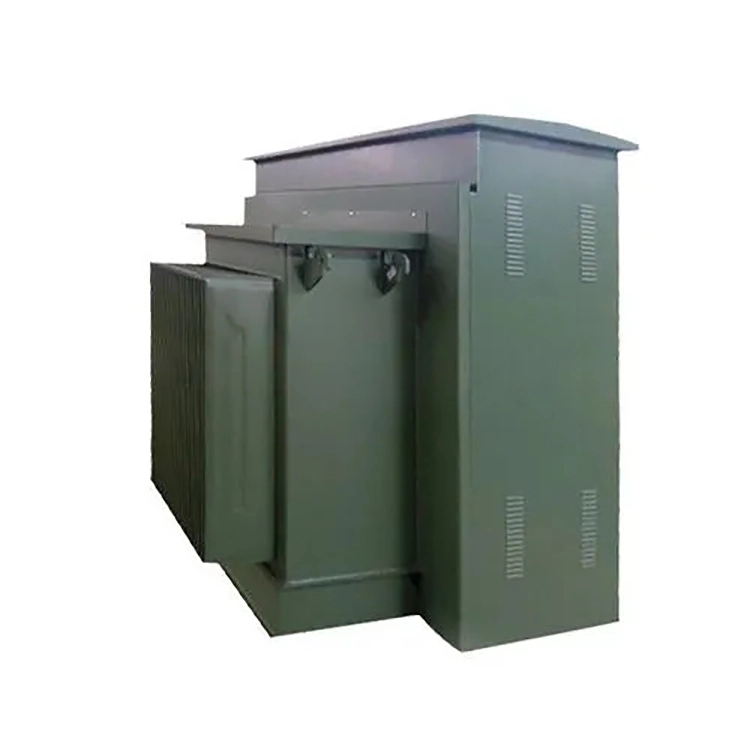

Трансформатор монтиран на подлога наполнета со масло 1000kva

Трансформаторот 1000kva поставен на подлога наполнет со масло е трифазен дистрибутивен трансформатор специјално дизајниран за надворешна инсталација на земја со номинален капацитет од 1000 kva. Директно се поставува на однапред излеана бетонска основа, наместо да биде суспендиран или закопан под земја. Железното јадро и намотките се целосно потопени во изолационо масло, користејќи ја високата диелектрична јачина и својствата на дисипација на топлина на маслото за да се постигне електрична изолација и термичко управување.

Обвивката од трансформаторот 1000kva наполнет со масло е направен од брановиден резервоар за масло, а површината за дисипација на топлина се зголемува со користење на брановидни плочи, со што се постигнува ладење ONAN. Еластичкото својство на брановите може да го апсорбира волуменското проширување на изолационото масло предизвикано од температурните промени. Неговата целосно запечатена структура гарантира дека изолационото масло не доаѓа во контакт со надворешниот воздух, ефикасно спречувајќи го влошувањето на квалитетот на маслото и стареењето на изолационите материјали поради навлегување на кислород и влага.

Целата структура на трансформаторот 1000kva, наполнет со масло, се состои од три посебни прегради: просторија за висок напон, просторија со низок напон и просторија за трансформатор. Вратата на просторијата со низок напон е опремена со брава од три точки. Вратата од просторијата со висок напон може да се отвори само откако ќе се отвори вратата од просторијата со низок напон за да се спречи функционирање под напон на страната со висок напон. И високонапонската и нисконапонската страна се опремени со NEMA приклучоци за заземјување.

Во однос на електричната и заштитната конфигурација, овој трансформатор 1000kva, наполнет со масло, поддржува различни групи за поврзување, како што се Dyn11, Yyn0, кои се погодни за различни карактеристики на оптоварување. Високонапонската страна интегрира двојна заштита на прекинувачот за оптоварување и осигурувачот и е опремена со вентил за ослободување притисок, температура на маслото и следење на нивото на маслото. Го исполнува стандардот за енергетска ефикасност DOE 2016, со ефикасност од ≥ 99,2%, и е безбеден и сигурен.

Технички параметар

Индустриски парк има намера да купи трансформатор 1000 kva наполнет со масло, кој главно ќе снабдува со енергија трифазни асинхрони мотори, пумпи за вода и друга енергетска опрема. Трифазното оптоварување е во основа избалансирано, но околината на локацијата има многу прашина, а трансформаторот треба да има релативно ниски првични трошоци за набавка. Дали групата за поврзување треба да има приоритет како Dyn11 или Yyn0? Зошто?

Врз основа на споредбата на перформансите, групата за поврзување Dyn11 треба да биде претпочитан избор. Во однос на способноста да се спротивстави на трифазна нерамнотежа, Dyn11 дозволува струјата на неутралната линија да достигне над 75% од фазната струја, додека Yyn0 обично ја ограничува на 25%; во смисла на потиснување на хармониците, високонапонското поврзување на страничниот триаголник на Dyn11 може да обезбеди циркулациона патека за третиот хармоник, ефикасно избегнувајќи го изобличувањето на брановата форма на напонот, додека Yyn0 има релативно просечна способност за потиснување; во однос на еднофазна струја на дефект на заземјувањето, Dyn11 генерира поголема струја на дефект, што е полесно за релејната заштита сигурно да открие и дејствува, додека струјата на дефект на Yyn0 е релативно помала, што ја отежнува конфигурацијата на заштитата.

Севкупно, Dyn11 е посоодветен за сценарија кои вклучуваат модерни мешани оптоварувања, како што се LED осветлување, климатизери со променлива фреквенција и купови за полнење, додека Yyn0 е погоден само за трифазни строго избалансирани оптоварувања со чиста моќност и проекти кои се многу чувствителни на трошоците. Затоа, без посебни ограничувања, групата за поврзување на трансформаторот 1000kva наполнет со масло, монтиран на подлога, треба да има приоритет како Dyn11.
