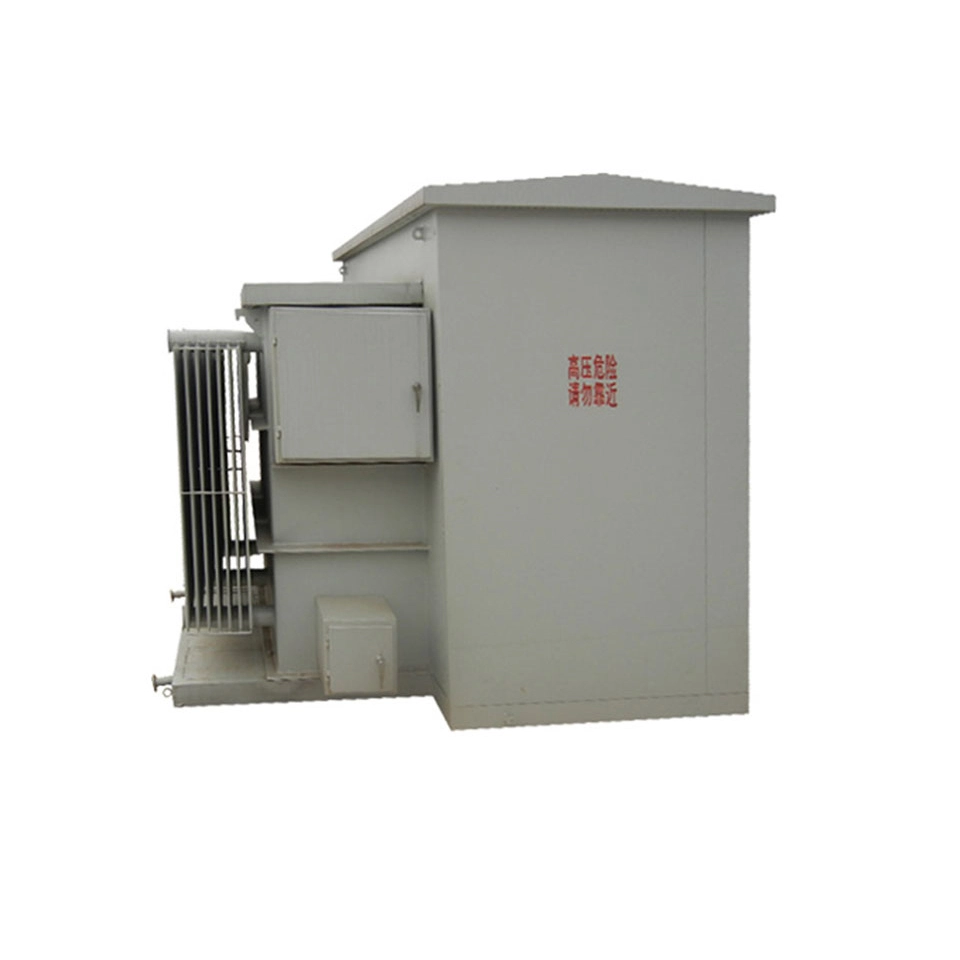

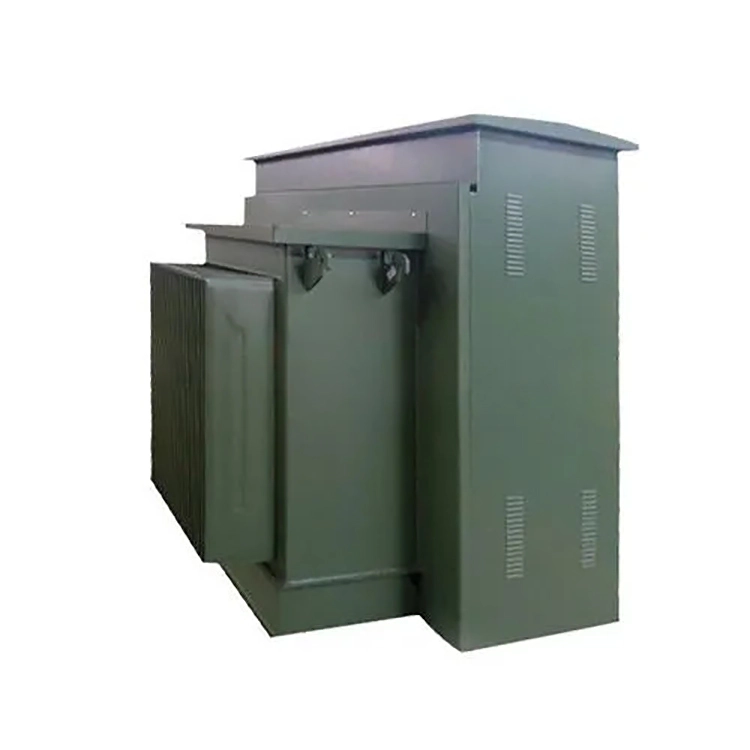

Енергетски трансформатор монтиран на подлога за минерално масло од 2,5 mva

Минералното масло служи како средство за изолација и ладење и е најтрадиционален и најзрел избор на течност за изолација во индустријата за енергетски трансформатори. Значи, енергетскиот трансформатор монтиран со подлога за минерално масло од 2,5 mva поседува одлични перформанси за електрична изолација, добра топлинска спроводливост и предности во однос на трошоците. Во споредба со алтернативните изолациски течности како што се природните естри, иако минералното масло има пониска точка на палење, има подобра флуидност на ниски температури и поголема доверливост во студените региони за време на работата.

Трансформаторот за приклучок поддржува два типа влезна линија: Првиот е тип на приклучок на прстенестата мрежа, кој е опремен со две групи примарни чаури (вкупно 6, и за влезните и за излезните линии) и внатрешен прекинувач за оптоварување во четири позиции. Може да го поврзе трансформаторот во серија со кругот на прстенестата мрежа, овозможувајќи изолација на дефекти и непрекинато одржување. За оваа конфигурација обично се препорачува енергетскиот трансформатор за минерално масло од 2,5 mva.

Импедансата на краток спој е важен параметар на трансформаторот, кој директно влијае на нивото на струјата на системот за краток спој и стапката на регулација на напонот. Типичната вредност на импедансата на енергетскиот трансформатор поставен на подлога е од 5,0% до 7,5%, а целната вредност на дизајнот обично се поставува на 5,75%. Импеданса од 5,75% значи дека кога ќе се појави трифазен краток спој на секундарната страна, струјата на краток спој е приближно 1/0,0575 од номиналната струја, што е приближно 17,4 пати повеќе од номиналната струја. Земајќи ја како пример нисконапонската страна од 400 V, номиналната струја е приближно 3608 А, а струјата на краток спој е приближно 62,8 kA, што е во опсегот што може да го издржи среднонапонската разводна опрема.

При целосно оптоварување, падот на напонот е приближно 5,75%, што е прифатливо за општи индустриски оптоварувања. Според стандардот IEC 60076, енергетскиот трансформатор за минерално масло од 2,5 mva има способност за краток спој да издржи термички ефекти и ефекти на динамичка стабилност.

Технички параметар:

П: За енергетски трансформатор монтиран на подлога за минерално масло од 2,5 mva, зошто сè уште е неопходно да се обрне внимание на неговата загуба без оптоварување кога работи под мало оптоварување или услови без оптоварување долго време?

О: Бидејќи загубата без оптоварување главно се состои од два дела: Прво, загуба на хистерезис: загуба на енергија генерирана кога железното јадро постојано се магнетизира во наизменично магнетно поле. Второ, загуба на вртложни струи: загубата на топлина предизвикана од циркулационата струја индуцирана во железното јадро од наизменичното магнетно поле.

Дури и ако секундарната страна на енергетскиот трансформатор  е целосно отворена коружена или во неоптоварена состојба, неговата примарна страна сѐ уште троши константна количина на загуба без оптоварување. А загубата без оптоварување води до квантитативни и постојано акумулирани сметки за електрична енергија. За сценарија со времетраење од над 3000 часа, при изборот на моделот, приоритет треба да им се даде на оние со помали загуби без оптоварување (како на пример користење на лимови од силициум челик ориентирани кон висока магнетна спроводливост или јадра од аморфна легура). Дури и ако почетниот трошок за набавка се зголеми за 15 до 20%, разликата може да се врати преку заштеда на трошоците за електрична енергија во рок од две години.

Опрема

Детали за производот

Тип на прстен

Тип на терминал

Тело на трансформаторот

Производ во процес

Тест центар

Работилница за намотување
