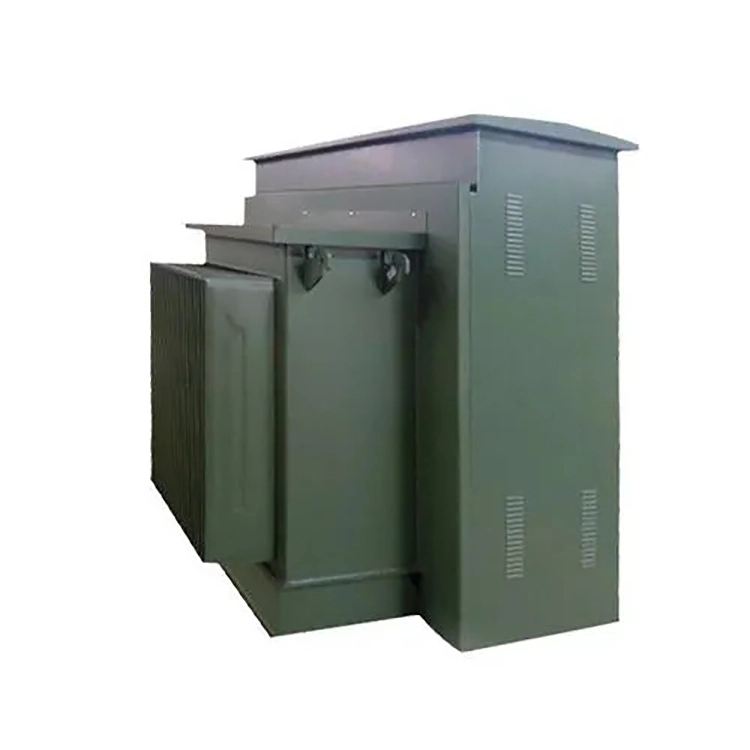

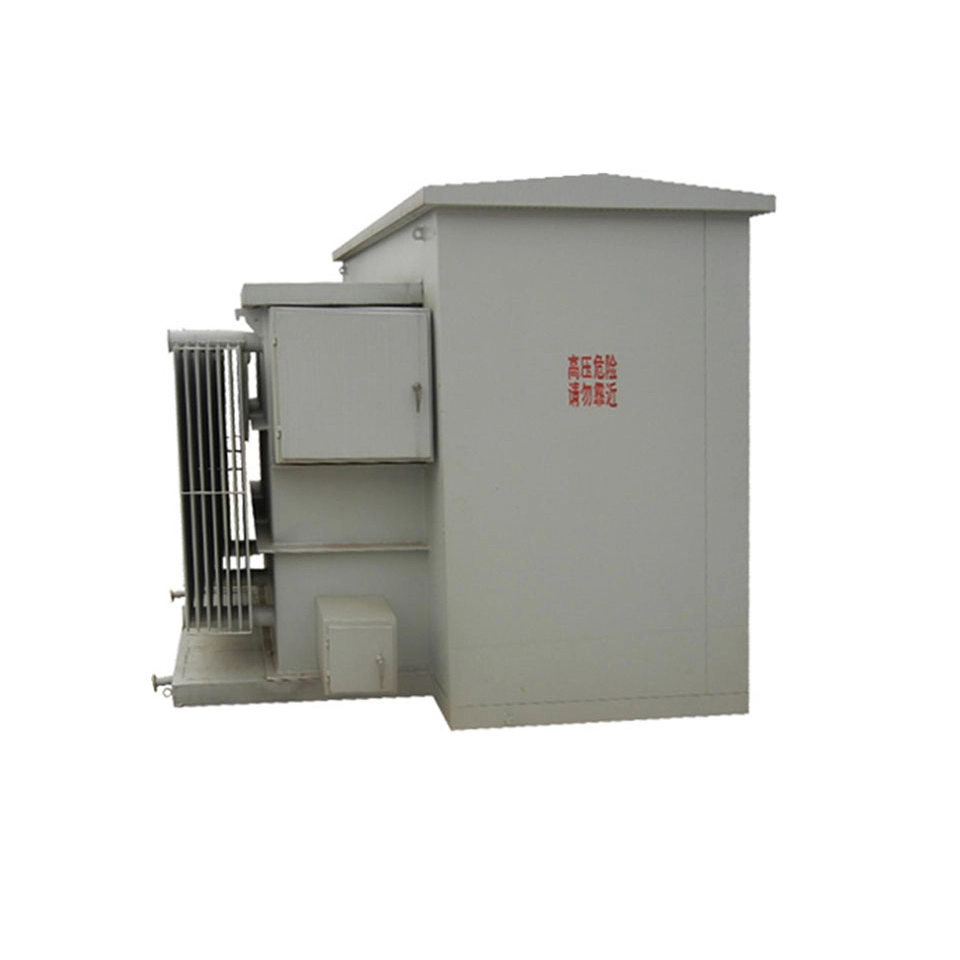

33 0.4kv 1250kva монтиран трансформатор за еднофазен подлога

33 0,4 kv 1250 kva монтиран трансформатор со еднофазен подлога е високо решение специјално дизајнирано за големи подземни електроенергетски системи. Се одликува со безбедно и отпорно на атмосферски влијанија и е опремено со напредни конфигурации без електричен контакт или контакт во живо, кои ја максимизираат безбедноста на персоналот и спречуваат манипулации на јавни места. Овој трансформатор со еднофазен подлога од 33 0,4 kv 1250 kva одговара на стандардите ANSI, IEEE и барањата за енергетска ефикасност и може да конвертира максимум од 33 kV примарен напон во флексибилни секундарни напони, обезбедувајќи одлични способности за заштита од краток спој и тивка идентификација за комерцијална примена и голема примена.

Технички параметар:

Во оваа апликација за трансформатор 33 0,4 kv 1250 kva монтирана еднофазна подлога, зошто 0,4 kV обично се користи на нисконапонската страна наместо другите напонски нивоа?

400V (три фазни) / 230 V (еднофазни) се вообичаени нивоа на напон во стандардните IEC системи за дистрибуција на електрична енергија со низок напон и се широко користени во станбени, комерцијални и лесни индустриски апликации. За опрема како што се кабинети со нисконапонски прекинувачи, прекинувачи и кабли, тие се зрели и имаат сооднос на високи трошоци на ниво од 400V. Еднофазен 230V може директно да напојува со електрична енергија на обичното осветлување, приклучоците и апаратите за домаќинство без потреба од дополнително намалување на напонот.

0,4 kV обично може да се пренесе на растојание од 200 до 500 метри во станбена или комерцијална област (задоволувајќи нормален пад на напон од ≤5%). 1250kVA често се користи на поголеми точки за оптоварување како што се трговски центри, кампуси, медицински центри, при што трансформаторот се наоѓа блиску до центарот за товарење. Доволно е 0,4 kV и не е потребен поголем напон.

Кога се користат три такви трансформатори од 33 0,4 kv 1250 kva монтирани за еднофазна подлога за да се формира трифазна група (вкупен капацитет 3750 kVA), во споредба со користење на еден трифазен трансформатор со ист капацитет. кои се клучните разлики и мерки на претпазливост во однос на распределбата на оптоварувањето, заземјувањето на неутралната точка и конфигурацијата на заштитата?

Кога се користат три трансформатори од 33 0,4 kv 1250 kva монтирани со еднофазен подлога во трифазна конфигурација, разликата во јадрото од еднофазен трансформатор со ист капацитет е како што следува:

Распределбата на оптоварувањето мора да биде строго избалансирана; во спротивно, преоптоварувањето во одредена фаза ќе предизвика сериозно отстапување во неутралната точка и не може да се компензира како во трифазен трансформатор преку меѓусебна интеракција на магнетното поле.

Прво, за заземјување на неутралната точка, нисконапонските неутрални точки на трите 33 еднофазни трансформатори монтирани од 0,4 kv 1250 kva треба надворешно да се поврзат, а потоа да се заземјуваат во една точка. Во спротивно, веројатно ќе се појават циркулирачки струи и разлики во потенцијалот на земјата. Спротивно на тоа, неутралните точки на трифазните трансформатори се директно изведени внатрешно и се едноставни и сигурни за заземјување.

Второ, во однос на заштитата, секој 33 трансформатори од 0,4 kv 1250 kva монтирани во еднофазната група има високонапонска страна независно конфигурирана со осигурувачи. Во случај на дефект во една фаза, другите две фази сè уште можат да напојуваат со електрична енергија. Затоа, мора да се додаде аларм за дефект на фазата, а заштитата со нулта секвенца треба да биде специјално дизајнирана за нисконапонската страна. Спротивно на тоа, трифазните трансформатори обично имаат унифицирано патување, а заштитната координација е поедноставна.

Севкупно, 33 трансформаторите монтирани еднофазни подлоги од 0,4 kv 1250 kva е флексибилна во проширување, удобна за транспорт, но има комплексна заштита, повисоки барања за рамнотежа на оптоварување и поголема вкупна цена и површина на подот. Погоден е за фазна конструкција или сценарија со еднофазно оптоварување како главен товар.

Опрема

Детали за производот

Тип на прстен

Тип на терминал

Тело на трансформаторот

Производ во процес

Тест центар

Работилница за намотување
