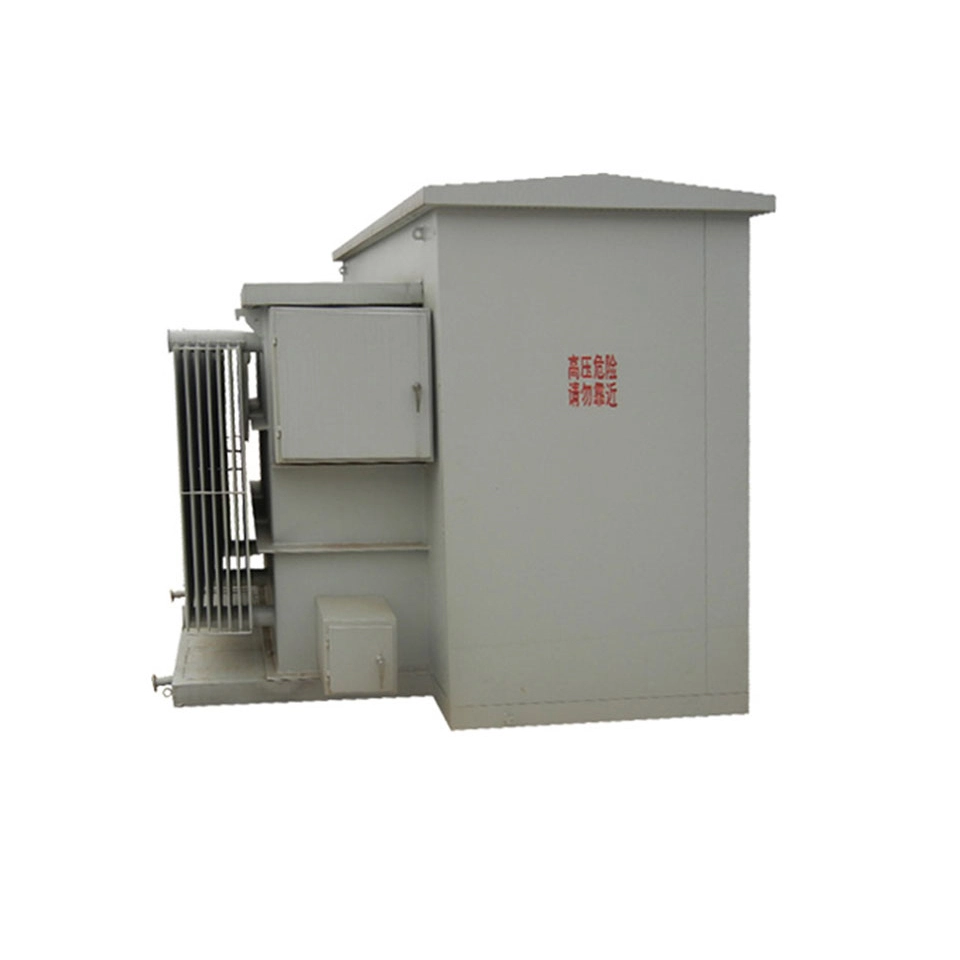

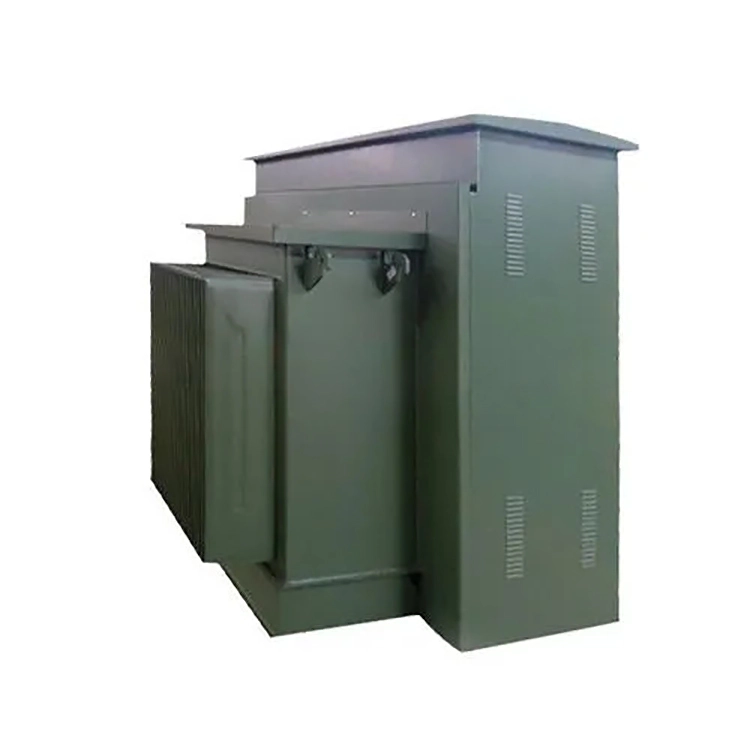

100 Kva 3 фазен монтиран трансформатор

Трансформатор со 3 фазни подлоги од 100 kva е интегрирана комплетна опрема за дистрибуција на електрична енергија на отворено. Внатрешноста на кабинетот е поделена на три независни комори: високонапонска комора, трансформаторска комора и нисконапонска комора.

Интегрира високонапонски прекинувачи, осигурувачи, громобрани, главно тело на трансформаторот, нисконапонски дистрибутивни прекинувачи, метри и разни заштитни уреди. Целокупниот распоред е уреден и компактен и не треба да се гради посебна просторија за дистрибуција на електрична енергија.

Стандардна спецификација за напон на трансформаторот. Ја прифаќа групата за поврзување Dyn11 и работи на индустриска фреквенција од 50 херци. Номиналните струи на висок и низок напон се совпаѓаат за да се исполнат барањата. Преносните перформанси на трансформаторот се стабилни и сигурни. Трансформаторот со 3 фазни подлоги од 100 kva има одлични способности за дисипација на топлина. Има две форми на ладење: само-ладење со потопено масло и ладење со сув воздух. Има и заштитни карактеристики од прашина и дожд.

Работната загуба е мала, бучавата при работа е мала и е опремена со повеќе безбедносни механизми за заштита од преоптоварување, краток спој и удар од гром. Има силна способност против пречки, може долго време да се прилагоди на сложени еколошки операции на отворено, има одлична стабилност на напојувањето, а подоцнежното одржување и поправка се релативно едноставни.

Техничка спецификација:

П: За 100 kva 3-фазен трансформатор монтиран на подлога, кога е инсталиран на отворено, зошто треба да се разликуваат две конфигурации, имено „тип на прстенест мрежен доводник“ и „тип на радијален фидер“?

О: Според конфигурацијата на фидерот за зрачење, примарната страна на трансформаторот е поврзана само со еден кабел, а внатре нема прекинувач за оптоварување, што резултира со едноставна структура и пониска цена. Сепак, фаталниот недостаток на овој метод е тоа што кога на 100 kva 3-фазниот трансформатор монтиран на подлога  му треба одржување или овој дел од кабелот не успее, целото напојување на доводникот мора да се исклучи, што предизвикува целосно исклучување на сите додни корисници на истата линија. Сигурноста на напојувањето целосно зависи од континуитетот на еден канал.

Според конфигурацијата на доводникот на прстенестата мрежа, примарната страна на 3-фазниот трансформатор монтиран со подлога од 100 kva е резервирана со две влезни порти за интерфејс и вграден прекинувач за оптоварување, кој може да се поврзе во серија со кругот на прстенестата мрежа. Кога самиот трансформатор треба да се извади од работа или кабелот од едната страна не успее, прекинувачот за оптоварување може да се ракува за да се изолира трансформаторот од 100 kva 3 фазен монтиран од прстенестата мрежа, притоа одржувајќи го континуитетот на главната багажната линија на прстенестата мрежа, овозможувајќи им на другите корисници сè уште да се снабдуваат со планираното одржување на енергијата од другата страна. Грешките на главната линија и кабелот само го изолираат неисправниот дел без проширување на областа за прекин на електричната енергија. Иако оваа конфигурација додава една примарна опрема за странични прекинувачи и втора влезна черупка, цената се зголемува за приближно 15% до 20%, но значително ги подобрува индикаторите за достапност на енергија на дистрибутивниот систем.

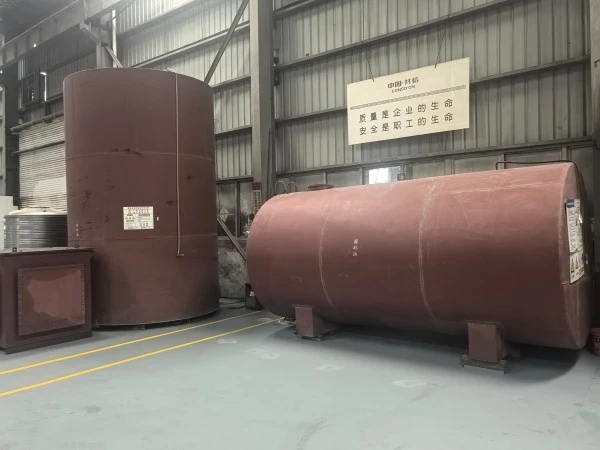

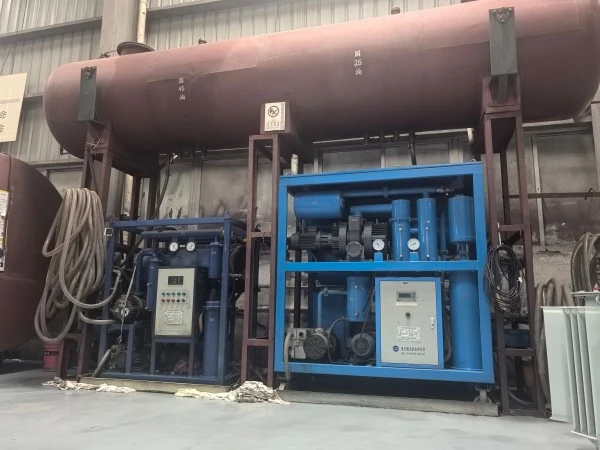

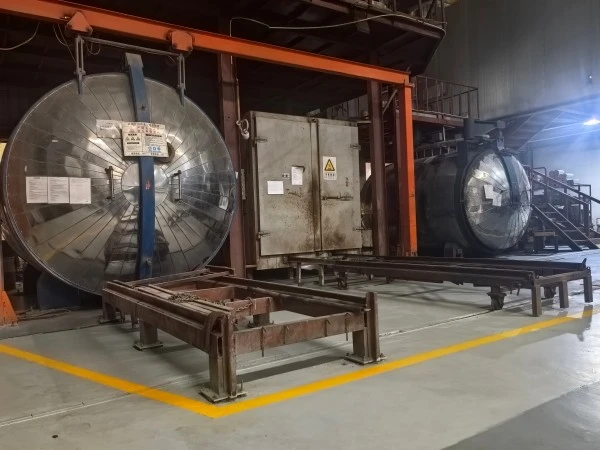

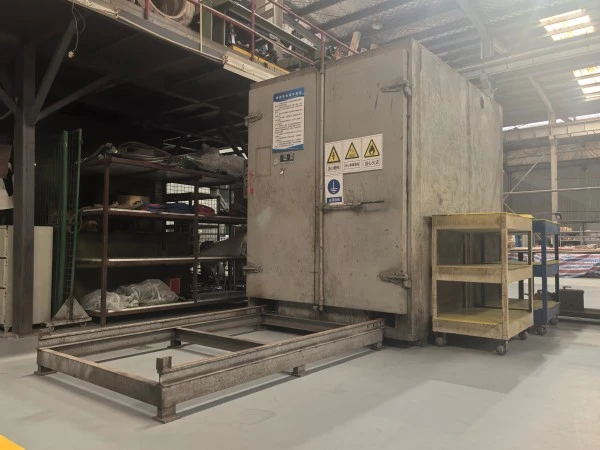

Опрема

Детали за производот

Тип на прстен

Тип на терминал

Тело на трансформаторот

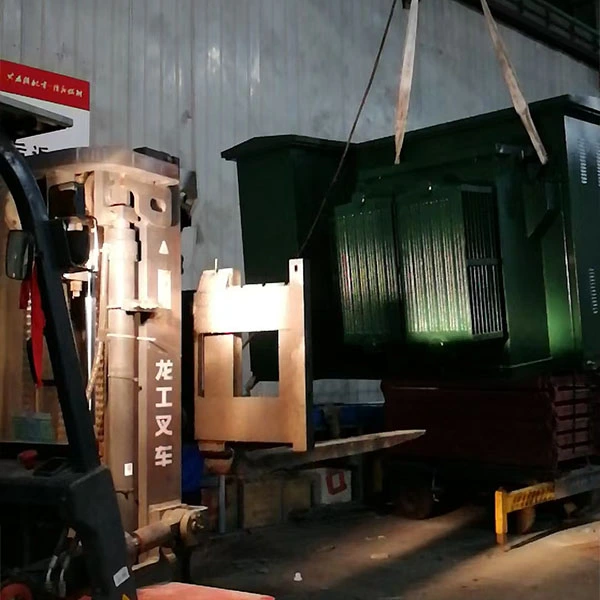

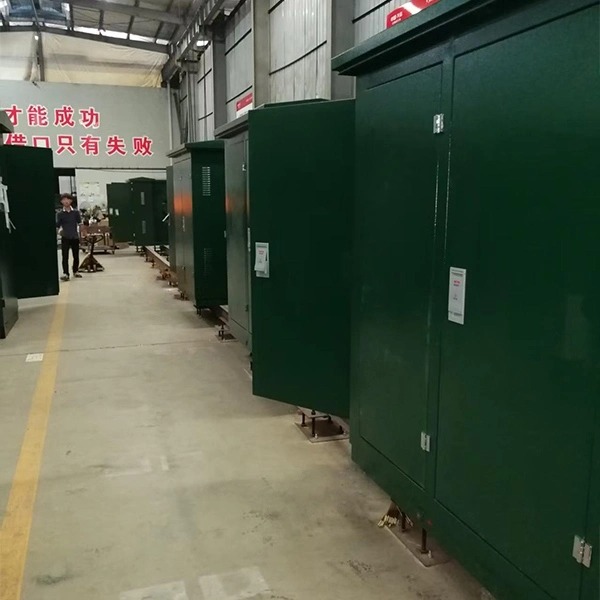

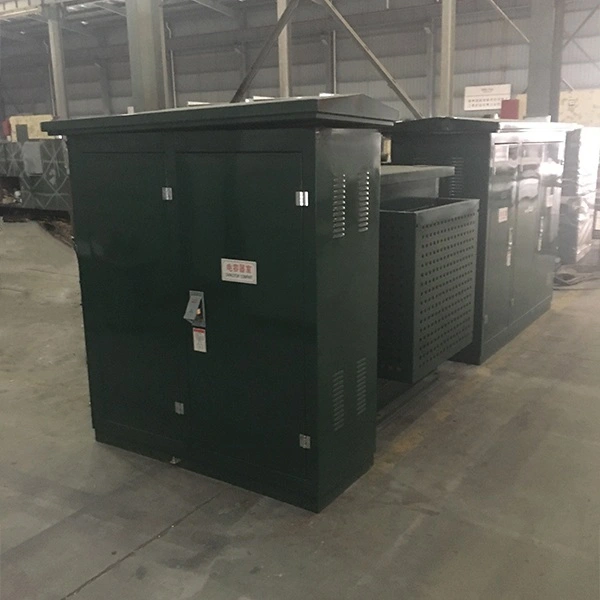

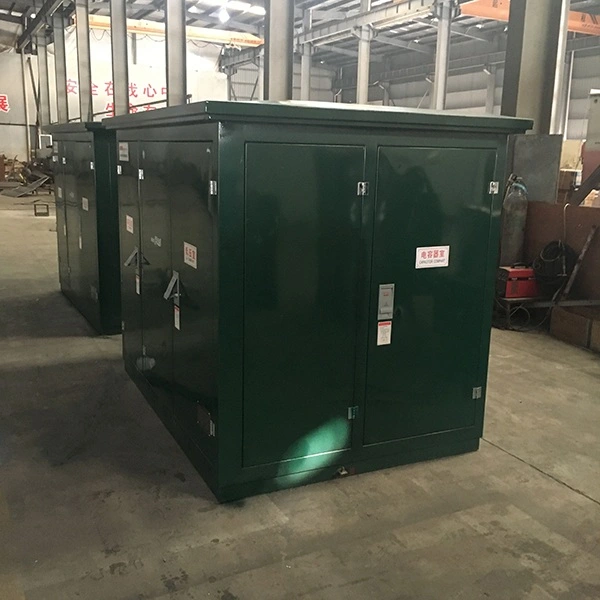

Производ во процес

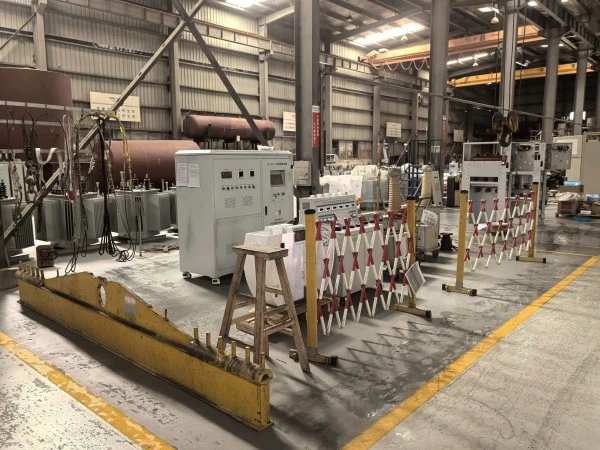

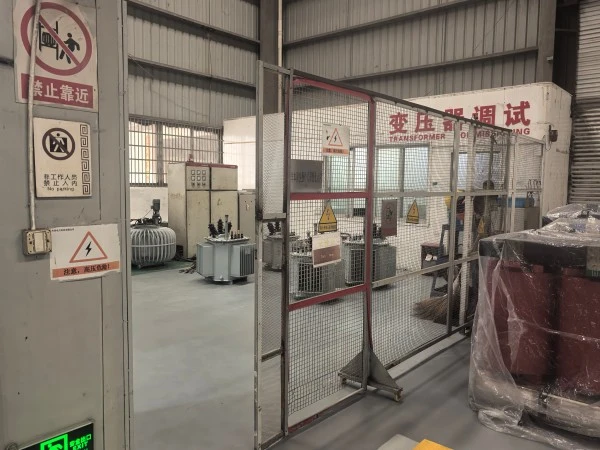

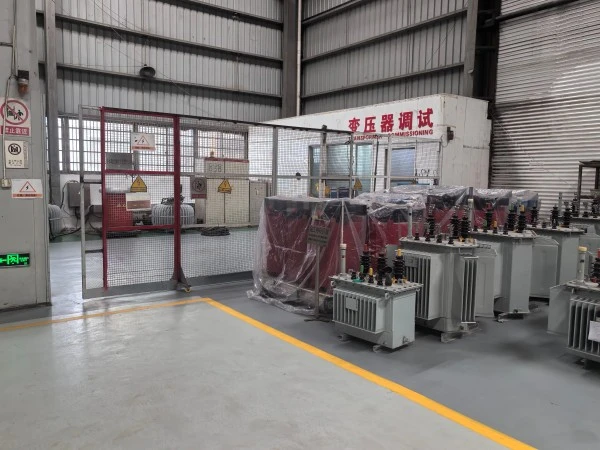

Тест центар

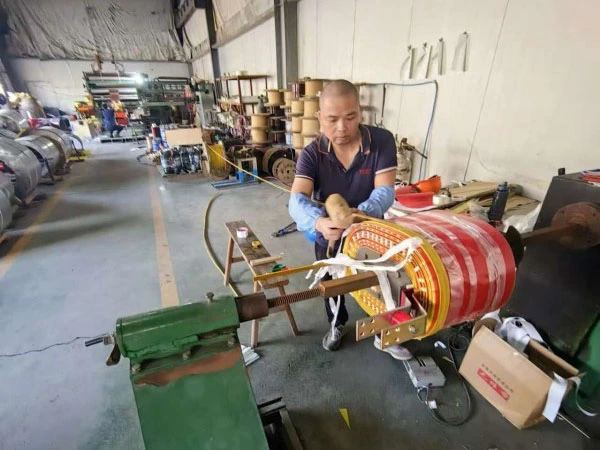

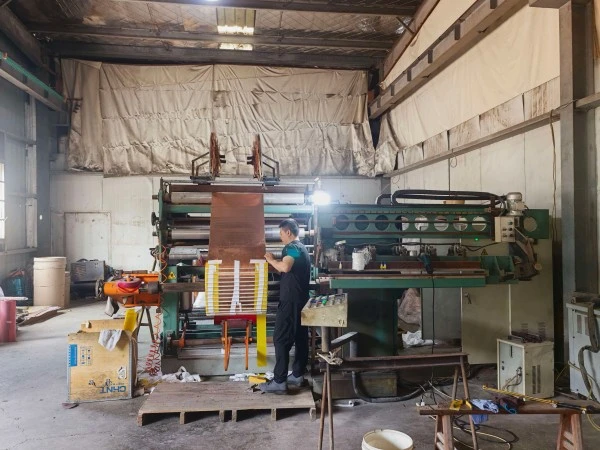

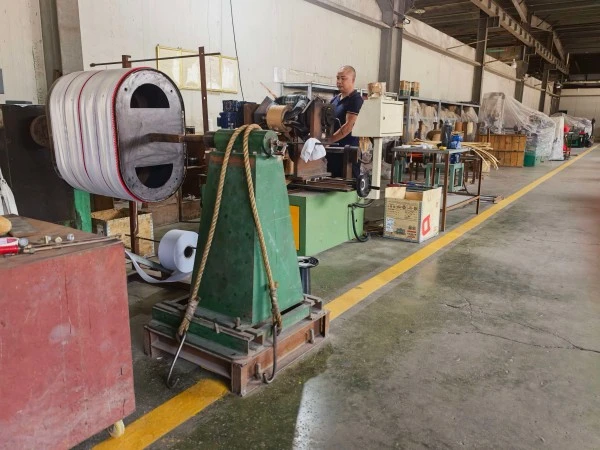

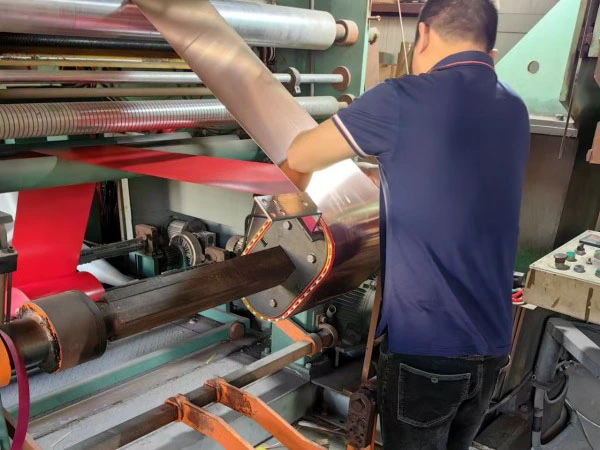

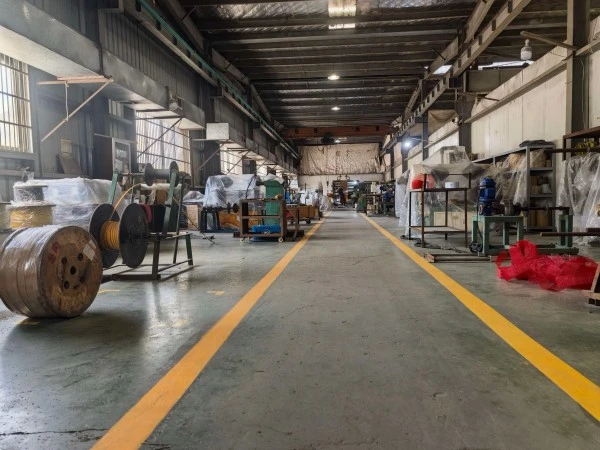

Работилница за намотување
