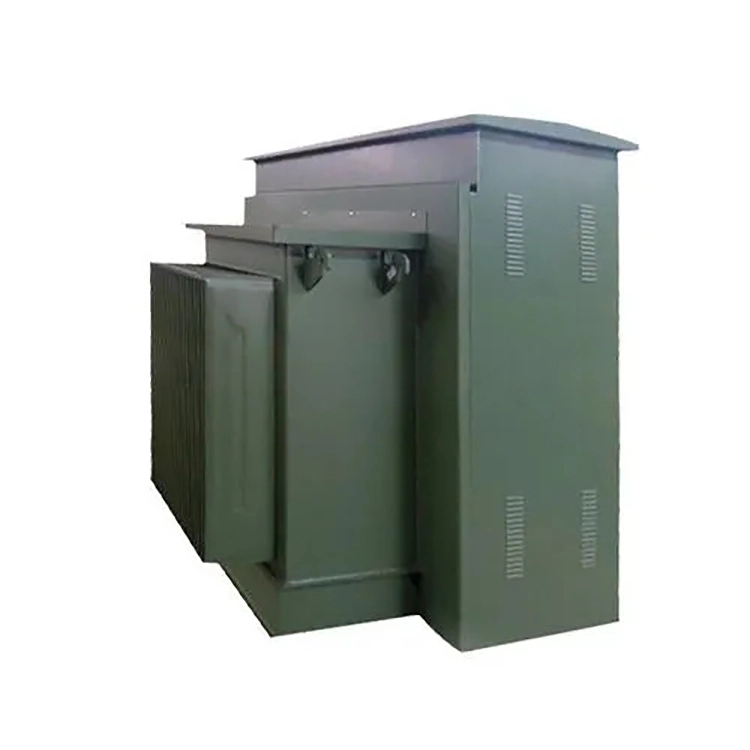

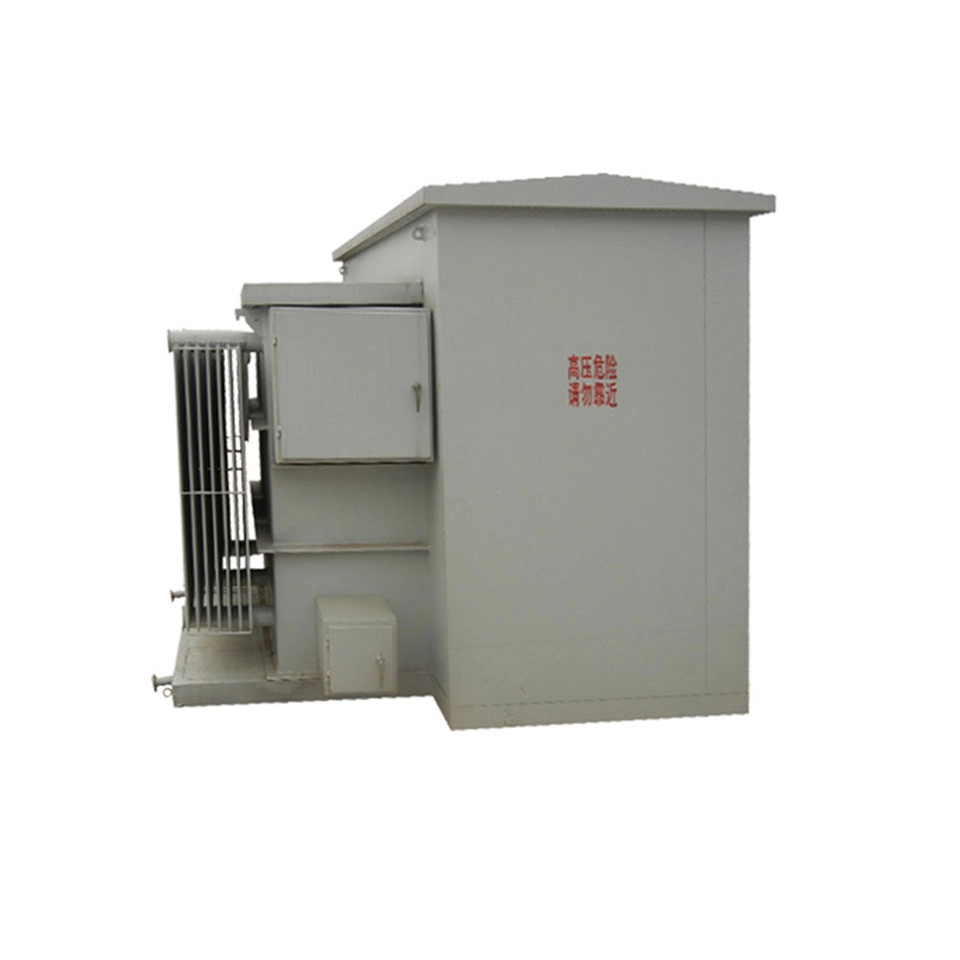

Врска Dyn11 подлога монтиран трансформатор 2000kva

Трансформатор за поврзување dyn11 2000kva е трофазен дистрибутивен трансформатор потопен со масло со дизајн на куќиште поставено на подлога. Може директно да се инсталира на надворешно тло и широко се користи во индустриски паркови, комерцијални комплекси и урбани дистрибутивни мрежи итн.

Основната карактеристика лежи во векторската група Dyn11, високонапонската страна е поврзана во триаголник (D), нисконапонската страна е поврзана во ѕвезда (Y) при што неутралната точка е изолирана, а фазата на нисконапонскиот страничен напон заостанува зад онаа на високонапонската страна за 30°. Овој метод на поврзување му дава единствени предности во паралелната работа на повеќе трансформатори и во потиснувањето на струјата од нулта низа.

Во услови на работа на поврзување со ѕвезда со заземјување со неутрална точка, третата хармонична струја генерирана од нелинеарни оптоварувања (како што се конвертори на фреквенција, LED погонски напојувања, исправувачи на предниот крај на UPS-от) ќе формира затворена јамка во делта намотување. Специфичниот механизам е како што следува: Третите хармонични струи се во фаза една со друга во однос на временската фаза и не можат да течат низ неутралната линија од страната на ѕвездата, но можат да циркулираат во делта намотување и да ја трошат својата енергија во форма на топлина.

Измерените податоци покажуваат дека трансформаторот 2000kva монтиран на подлога за поврзување dyn11 може да ја намали третата стапка на хармонично изобличување на нисконапонската страна за приближно 60% до 80%, а со тоа ефикасно да го прочисти брановиот облик на напонот на нисконапонската магистрала и да го продолжи работниот век на следната прецизна електронска опрема.

Технички параметар:

П: За трансформатор 2000kva монтиран на подлога dyn11 за поврзување, зошто мора да се посвети посебно внимание на методот на предизвикување на неговата неутрална точка и континуитетот на заземјување наместо директно да се следи искуството на трансформаторите со мал капацитет?

О: Номиналната струја на нисконапонската страна на поврзувачкиот трансформатор 2000kva, монтиран на подлогата dyn11, се приближи до 3000 А (пример 400 V), што е многу повисока од онаа на вообичаената опрема со мал капацитет. Иако поврзувањето Dyn11 може да ја изолира струјата од нулта низа на високонапонската страна, неутралната точка на нисконапонската страна треба да издржи екстремно големи неизбалансирани струи. На пример, кога се обезбедува напојување на голем број еднофазни кола за осветлување или контролни кола, неутралната струја може да достигне повеќе од 50% од фазната струја.

Ако практиката на трансформатори под 1000 kVA е слепо усвоена во проектот, користењето на потенки неутрални собирници или потпирањето исклучиво на единствена врска за заземјување ќе предизвика прегревање на неутралната точка, топење на приклучните терминали, па дури и доведува до сериозно поместување на неутралната точка, согорувајќи голем број на еднофазна опрема.

Затоа, при нарачката, потребно е јасно да се наведе барањето: површината на пресекот на неутралната собирница не треба да биде помала од 70% од фазната линија (се препорачува да биде од ист пресек), а треба да се опреми плочка за заземјување што може да се одвојува и уред за следење на преоптоварување на неутрална точка. Занемарувајќи ја оваа точка, трансформаторот 2000kva монтиран на подлогата dyn11 за поврзување може да доживее несреќа со изгорување на неутрална точка во рок од половина година од работата, додека рутинските фабрички тестови не можат да ја изложат оваа скриена опасност.

Опрема

Детали за производот

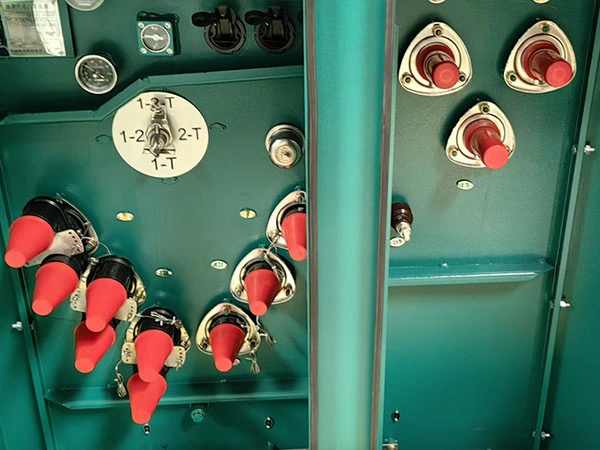

Тип на прстен

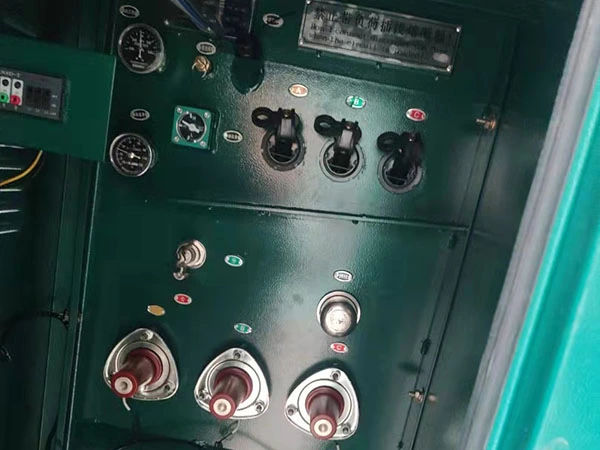

Тип на терминал

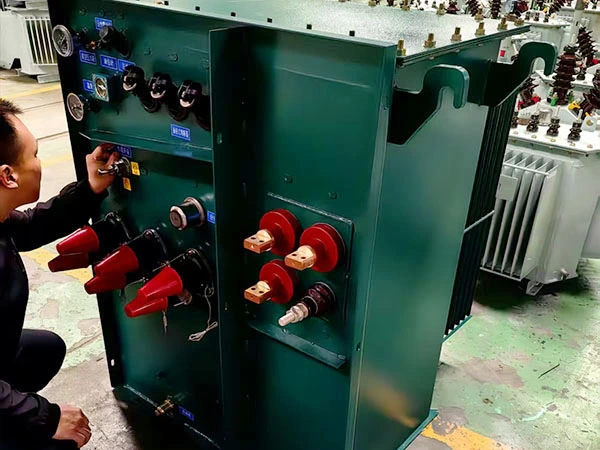

Тело на трансформаторот

Производ во процес

Тест центар

Работилница за намотување
