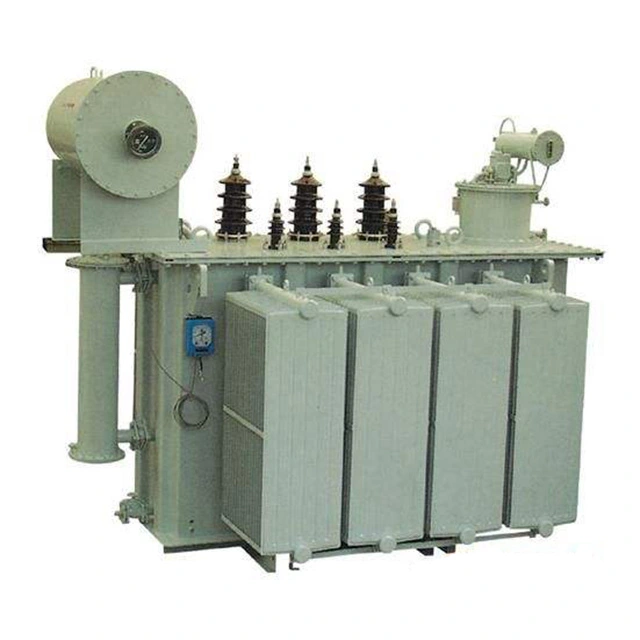

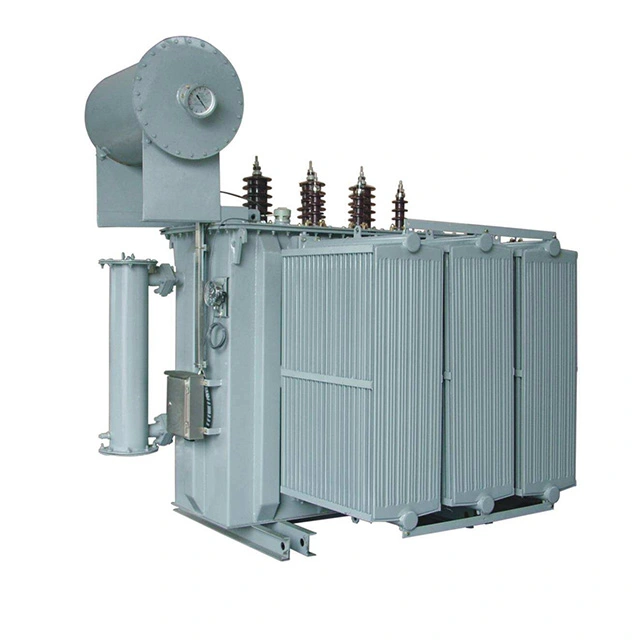

Надворешен енергетски трансформатор 10 Mva 33 до 6,6 Kv

Надворешниот енергетски трансформатор 10 mva 33 до 6,6 kv со капацитет од 10 mva и опсег на напон од 33 до 6,6 kv,  е тип на надворешен трансформатор за напојување. Неговиот номинален напон е 10 mva, при што високонапонската страна е 33 kv и нисконапонската страна 6,6 kv. Тоа е мејнстрим трансформаторска опрема со средна големина за индустриски и рударски претпријатија, како и за индустриски паркови и целосно е во согласност со стандардите на IEC. Надворешен енергетски трансформатор 10 mva 33 до 6,6 kv главно заклучува намотки, железно јадро и изолационо масло од три дела.

Намотките се електричниот дел на трансформаторот. Генерално се прави со намотување изолирана рамна бакарна жица или тркалезна бакарна жица на калап за намотување. Намотките се инсталирани на столбот од железното јадро на надворешниот енергетски трансформатор 10 mva 33 до 6,6 kv. Нисконапонските намотки се на внатрешниот слој, а високонапонските намотки се инсталирани надвор од нисконапонската намотка. Помеѓу нисконапонските намотки и железното јадро, како и помеѓу високонапонските намотки и нисконапонските намотки, се користат изолациони материјали за да се направат чаури за нивно раздвојување, за да се постигне изолација.

Железното јадро е главната магнетна патека дел на надворешниот енергетски трансформатор 10 mva 33 до 6,6 kv. Обично се прави со натрупување силициум што содржи топло валани или ладно валани силиконски челични листови со дебелина од 0,35 или 0,5 mm и обложени со изолациона боја. Железното јадро е поделено на два дела: столб на железното јадро и јарем. Колоната на железното јадро е опремена со ликвидација, а јаремот се користи за затворање на магнетното коло. Основните форми на структурата на железното јадро вклучуваат тип на срце и тип на школка.

Технички параметар:

Кои се различните форми на инсталација на надворешниот енергетски трансформатор 10 mva 33 до 6,6 kv?

Во електротехниката, инсталацијата на надворешни трансформатори главно се состои од две форми: инсталација на столб и инсталација на земја. Без разлика кој метод е прифатен, безбедноста секогаш е на прво место. На најистакнатото место околу трансформаторот мора да се закачи видлив знак за предупредување за да ги потсети минувачите да не се приближуваат.

За надворешен енергетски трансформатор од 10 mva 33 до 6,6 kv  инсталиран на земја, околу него мора да се додаде заштитна ограда со висина не помала од 1,7 метри и треба да има доволно безбеден простор за работа помеѓу оградата и платформата на трансформаторот.

За инсталација на столбови или столбови, потребно е сите високонапонски кабли да мора да користат изолирани проводници, а нисконапонскиот дел може да користи и голи собирници. Сите употребени железни делови мора да бидат поцинкувани за да се спречи 'рѓа и корозија.

Ако инсталацијата се врши на земја, висината на основата обично се поставува на околу 500 mm. Оваа основа обично се конструира со тули или истурен бетон, а потоа површината се измазнува со цементен малтер 1:2. Рамен челик или канален челик треба да се постави на површината за да послужи како патека за трчање на трансформаторот.

За време на инсталацијата, неопходно е да се осигурате дека патеката е рамна и дека мерачот на патеката совршено се совпаѓа со мерачот на тркалата на трансформаторот за да се обезбеди стабилна работа.
