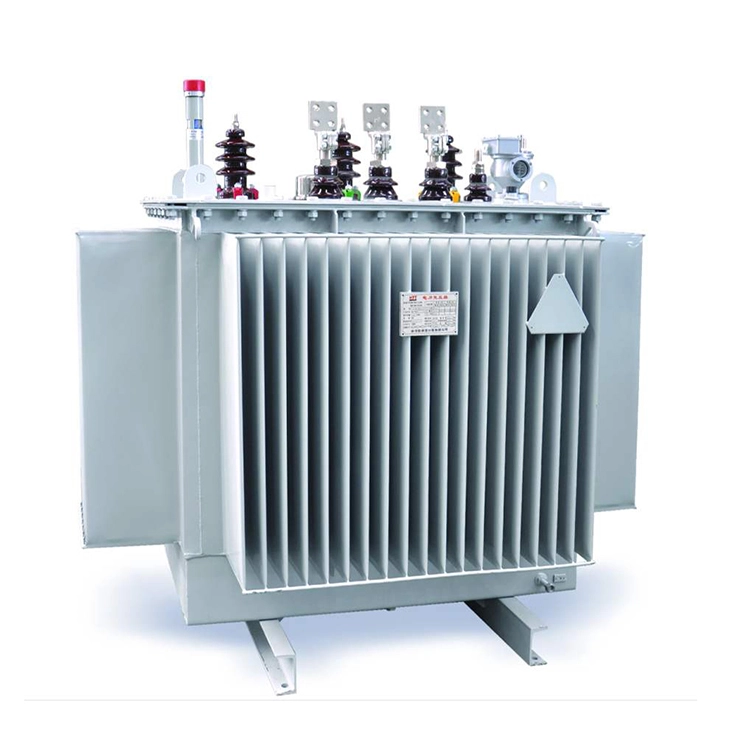

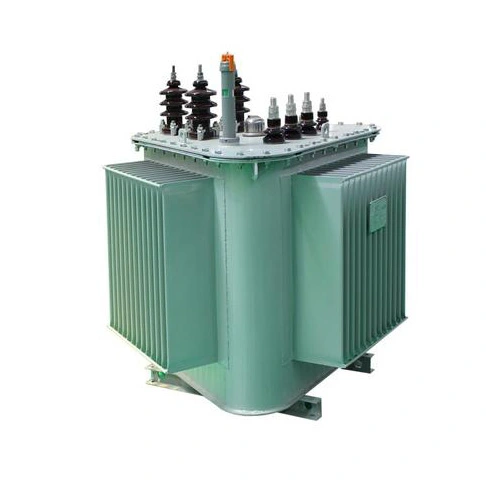

Моќен трансформатор 200kva од 15kv до 0,4kv

енергетски трансформатор 200kva од 15kv до 0,4kv е тип на енергетски трансформатор со номинален капацитет од 200 kva, влезен напон од 15 kv и излезен напон од 0,4 kv.

Нашата компанија користи силиконски челик ориентиран со висока магнетна спроводливост, кој понатаму се обработува во висококвалитетни ладно валани силиконски челични лимови и потоа се наредени заедно. Користејќи фолија за намотување калеми и нови изолациски материјали и процеси, енергетскиот трансформатор 200kva на 15kv до 0,4kv се карактеризира со висока температурна отпорност, отпорност на удари и целосно запечатена структура.

Дизајнот на целосно запечатената структура обезбедува стабилен квалитет на трансформаторското масло, го продолжува циклусот на одржување, а во исто време, целокупниот резервоар за масло составен од ладилници од типот на брановидни плочи се произведува со употреба на процеси на фосфатирање и повеќеслојно прскање против 'рѓа, што има одлична отпорност на временските услови.

Групата за поврзување на енергетскиот трансформатор 200kva на 15kv до 0,4kv е Dyn11, што го намалува влијанието на хармониците на електричната мрежа и го подобрува квалитетот на напојувањето.

Технички параметар:

П: Какви ставки за проверка треба да претрпи apower трансформаторот 200kva од 15kv до 0,4kv пред да ја напушти фабриката?

О: За да се обезбеди стабилна и ефикасна работа на трансформаторот, ќе се спроведат серија тестови на трансформаторот пред да се произведе. За тестот за отпорност на еднонасочна струја, измерете го отпорот на еднонасочна струја на трифазните намотки со висок и низок напон, проверете ја стапката на трифазна рамнотежа и отстранете ги проблемите со скршените жици и лошото лемење. За тестот за односот на напонот, измерете го вистинскиот однос 15 kV/0,4 kV, потврдете ја точноста на положбата на чешмата и нема грешка во бројот на вртења. За тестот за отпор на изолација, користете мерач со повеќе функции за да ја измерите изолацијата помеѓу висок и низок напон и помеѓу висок и низок напон и заземјување и да одредите дали изолацијата е квалификувана. Тестот за отпорен напон на фреквенција на моќност го поминува тестот за отпорен напон помеѓу висок и низок напон до земјата, помеѓу низок напон до земјата и помеѓу висок и низок напон, за да се процени јачината на изолацијата итн.

П:Зошто е потребно да се спроведе тест за затворање на импулси на новоинсталирани или преку влечени енергетски трансформатори 200kva од 15kv до 0,4kv пред да бидат ставени во функција?

О: Отстранувањето на трансформаторите без оптоварување во електричната мрежа ќе предизвика оперативен напон. Во систем за заземјување со мала струја, амплитудата на овој наднапон може да достигне 3 до 4 пати повеќе од номиналниот фазен напон; во голем систем за заземјување, амплитудата на оперативниот над напон може да достигне и 3 пати од номиналниот фазен напон. Затоа, со цел да се тестира дали изолацијата на трансформаторот може да го издржи номиналниот напон и оперативниот над напон за време на работата, треба да се спроведат неколку тестови за затворање на импулси пред да се стават во функција енергетските трансформатори од 200 kva на 15 kv до 0,4 kv.

Дополнително, кога трансформаторот без оптоварување ќе се стави во функција, ќе се генерира струја на пренапон на возбуда, со вредност која може да достигне 6 до 8 пати поголема од номиналната струја. Бидејќи пренапонската струја на возбудата ќе генерира голема електродинамичка сила, спроведувањето на тестот за затворање на импулси е исто така ефикасна мерка за да се земе предвид механичката јачина на енергетските трансформатори од 200 kva на 15 kv до 0,4 kv  и дали релејната заштита ќе дефекти.
