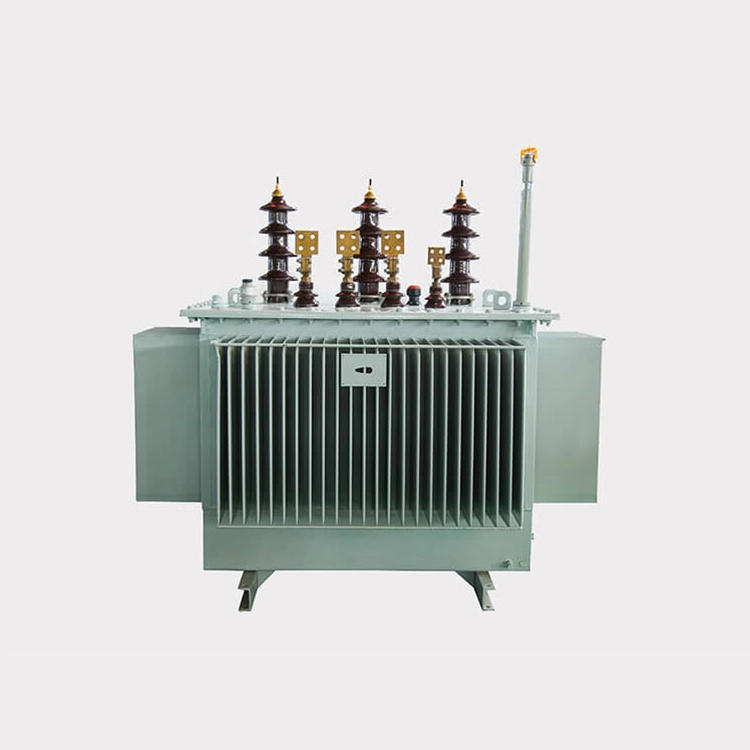

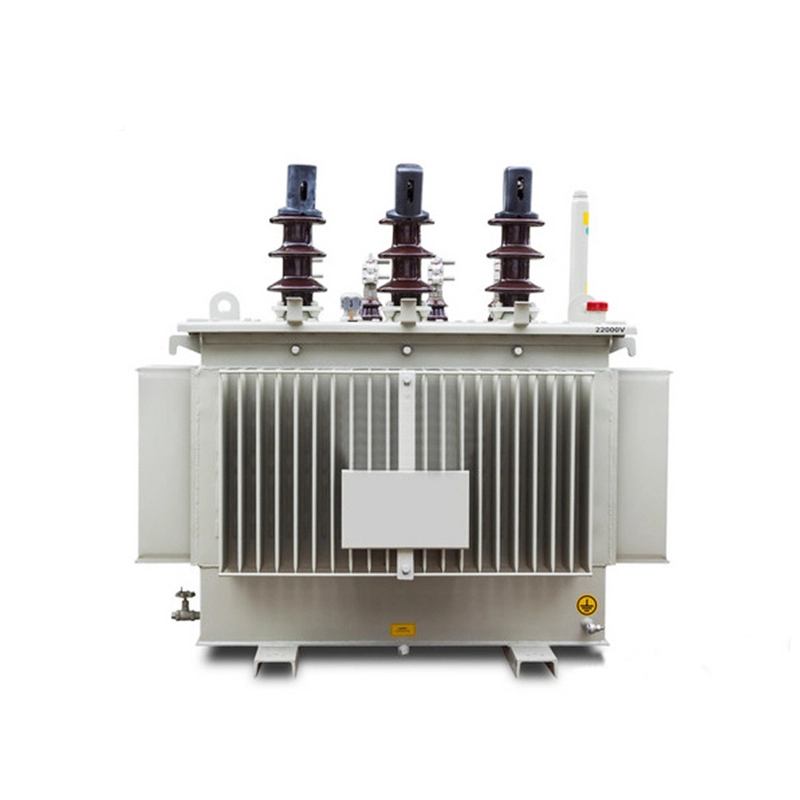

Моќен трансформатор од 22kv до 400v 200kva

Енергетскиот трансформатор од 22kv до 400v 200kva е незаменлива клучна електрична опрема во полето на пренос и дистрибуција на енергија. Тој постигнува трансформација на напон и пренос на енергија врз основа на принципот на електромагнетна индукција. Опремата е главно составена од јадро, намотки, структура за дисипација на топлина и компоненти за безбедносна заштита, со стабилна структура и сигурна работа.

Енергетскиот трансформатор од 22 kv до 400v 200 kva користи висококвалитетни ладно валани ориентирани високомагнетни челични лимови како материјал и го прифаќа процесот на повеќестепено прогресивно ламинирање со целосен наклон од 45°, кој гарантира дека нема загуба на оптоварување и струјата без оптоварување значително се намалува, а бучавата е значително намалена.

За нисконапонската намотка од 22kv до 400v 200kva енергетски трансформатор, освен за оние со мал капацитет што користат бакарни жици, општата структура е цилиндрично намотано со бакарна фолија; високонапонската намотка прифаќа повеќеслојна цилиндрична структура, користејќи рамни жици покриени со хартија или емајлирани жици.

Со усвојување на истата техника на намотување и користење на машина за намотување со голема брзина, се гарантира дека затегнатоста на намотувањето останува константна и жицата е тесно наредена, а со тоа се постигнува урамнотежена дистрибуција на вртење на ампер, магнетно поле со мало истекување, висока механичка сила и силна способност против краток спој.

Технички параметар:

Карактеристики:

1. Висока ефикасност и заштеда на енергија

Просечната загуба без оптоварување од 22kv до 400v 200kva енергетски трансформатор се намалува за 30% во споредба со стандардот GB/T6451, просечната загуба на оптоварување е намалена за 25%, а оперативните трошоци се намалени во просек за 20%.

2. Висока сигурност

Енергетските трансформатори од 22 kv до 400v 200 kva имаат способност против краток спој, а дизајнот на целосно запечатена структура може да го спречи влегувањето на кислородот и влагата, забавувајќи го стареењето на изолацијата и продолжувајќи го работниот век.

3. Работа без долговечност и одржување

За време на вообичаениот период на употреба, нема потреба да се заменува трансформаторското масло. Трошоците за одржување се мали, а животниот век на дизајнот може да надмине 20 години.

П: Која е структурата и методот на запечатување на резервоарот за масло на енергетскиот трансформатор од 22kv до 400v 200kva? Како се третира површината на резервоарот за гориво?

О: Усвоен е резервоар за брановидно масло со целосно запечатена структура (работ на резервоарот може да се заварува или завртки). Брановидните плочи се формираат со преклопување ладно валани челични плочи, кои имаат функции на дисипација на топлина и прилагодување на волуменот на маслото преку еластична деформација и можат да го заменат резервоарот за масло. А што се однесува до технологијата на заптивање, увезениот полутечен силикон се користи како материјал за запечатување на енергетскиот трансформатор од 22kv до 400v 200kva, кој е отпорен на високи температури и не старее лесно и има добри перформанси на запечатување. Сите сврзувачки елементи користат самозаклучувачки навртки против олабавување.

Покрај тоа, резервоарот за масло се третира со отстранување на 'рѓа со пескарење и електростатско прскање во прав (како што се премази со епоксидна смола или акрилна смола), со дебелина на слојот за боја поголема од 150 μm, обезбедувајќи отпорност на корозија, отпорност на временски услови и својства против стареење.

Работилница

Опрема

Тест
