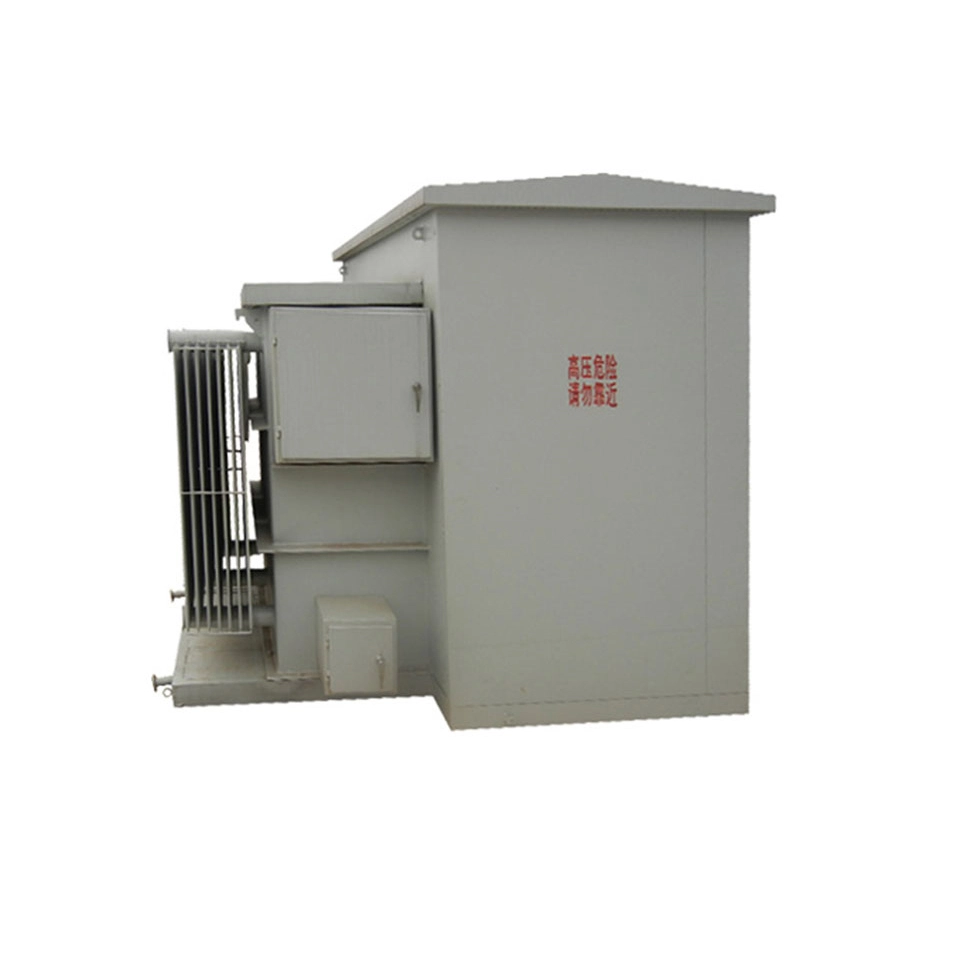

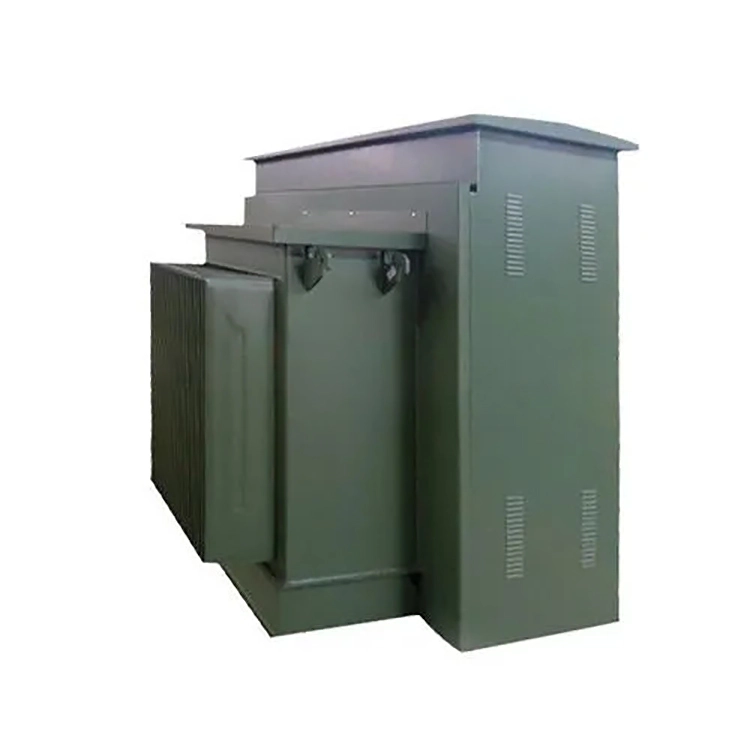

Монтиран трансформатор 100 Kva 13,8 Kv

Номиналната моќност на овој монтиран трансформатор 100 kva 13,8 kv се лади со ONAN. Примарниот напон е 13,8 kV, а опсегот на чешмата е ±2*2,5% (NLTC). Секундарниот напон може да се прилагоди и избере. Тие формираат векторска група Dyn11.

Дизајниран со напредна технологија и користи висококвалитетни материјали и компоненти, со што се обезбедува сигурен квалитет на монтираниот трансформатор од 100 kva 13,8 kv и долго време на работа. Опремата е прецизно изработена од лимови од силикон челик ориентирани кон висока пропустливост, проводни намотки со висока чистота, изолациски материјали отпорни на стареење и издржливи запечатени компоненти. Квалитетот на основните компоненти е строго контролиран за да се обезбеди стабилност на целата машина од изворот.

Со извонредна отпорност на електричен удар и корозија од влага, Padmounted трансформаторот 100 kva 13,8 kv има одлични перформанси на изолација. Може да се прилагоди на различни надворешни климатски услови. За време на работата, има ниски вибрации и низок шум, а загубата без оптоварување и загубата на оптоварување се добро контролирани, што резултира со добри ефекти за заштеда на енергија и намалување на потрошувачката.

Механичката структура на монтираниот трансформатор 100 kva 13,8 kv е стабилна и сигурна, со ниво на усогласеност на заптивната заштита што ги исполнува стандардите. Ова ефикасно ги спречува проблемите со истекување на маслото и ги комбинира заштитните и безбедносните карактеристики.

Технички параметар:

За монтираниот трансформатор 100 kva 13,8 kv кој е во функција, да претпоставиме дека се појавил трифазен метален краток спој на нисконапонскиот страничен излез на трансформаторот, но страничниот осигурувач со висок напон не е издуван и 13,8 kV излезниот прекинувач на колото на горната трафостаница не е изгорена. кои се можните причини за оваа појава?

Проверете дали има некоја од следниве ситуации:

1. Дали номиналната струја на осигурувачот е преголема, дали осигурувачот остарел, но не се скршил или дали осигурувачот и механизмот за поврзување на прекинувачот за оптоварување се заглавени.

2. Дали поставката за заштита од прекумерна струја за прекинувачот на струја е поставена премногу висока и вредноста на струјата на краток спој точно во заштитната мртва зона.

3. Може да се појават внатрешни карактеристики на дефект на монтираниот трансформатор 100 kva 13,8 kv . Самиот трансформатор веќе претрпе краток спој или дефект на јадрото во меѓусебното вртење, што резултираше со ограничување на струјата на куса врска на релативно ниска вредност (но сепак многу повисока од номиналната струја), што не е доволна за моментално топење на осигурувачот, но е доволна за да предизвика континуирано загревање.

4. Проверете дали овој монтиран трансформатор 100 kva 13,8 kv  е поврзан во Dyn11 или Yyn0. Кога ќе се појави трифазен краток спој на нисконапонската страна, дали ќе има ситуација на високонапонската страна каде што струјата на фазите без дефекти не се зголемува значително, со што ќе се спречи активирање на заштитата од нултата низа нагоре или негативна секвенца.

Опрема

Детали за производот

Тип на прстен

Тип на терминал

Тело на трансформаторот

Производ во процес

Тест центар

Работилница за намотување
